透射式电视灰度测试图
A型
GBT
6996.12-1986
透射
电视
灰度
测试
6996.12
1986

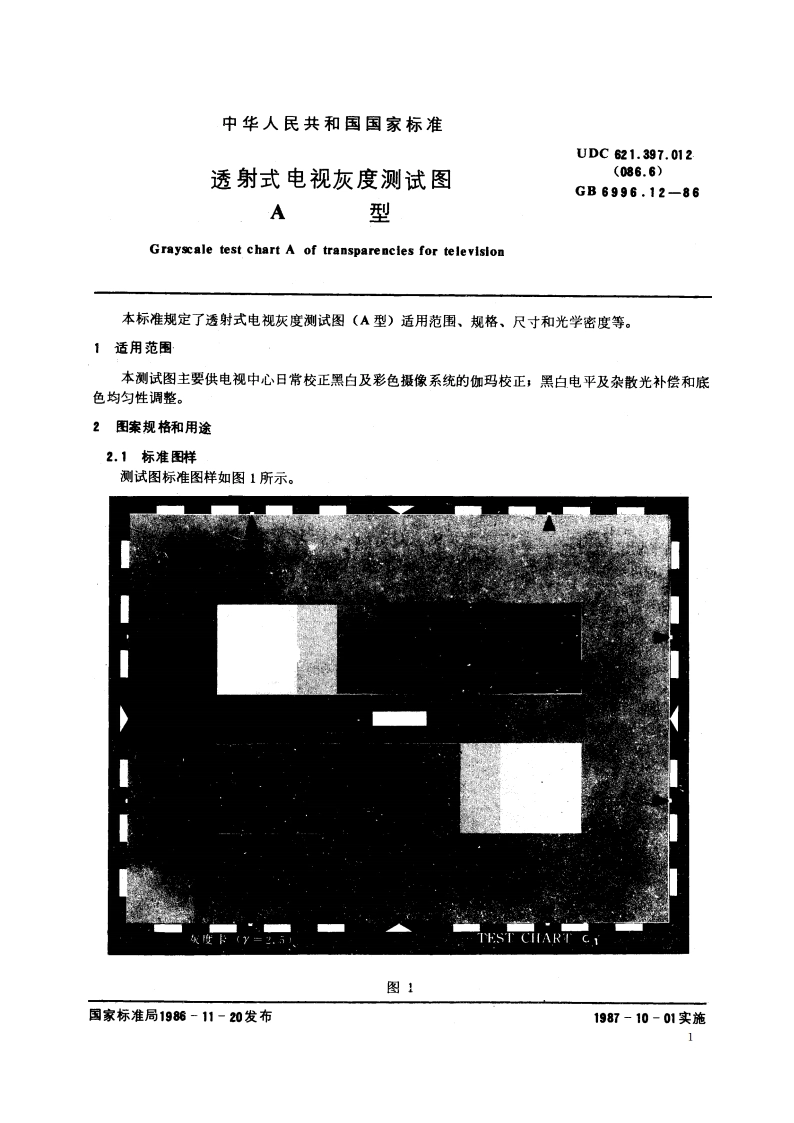

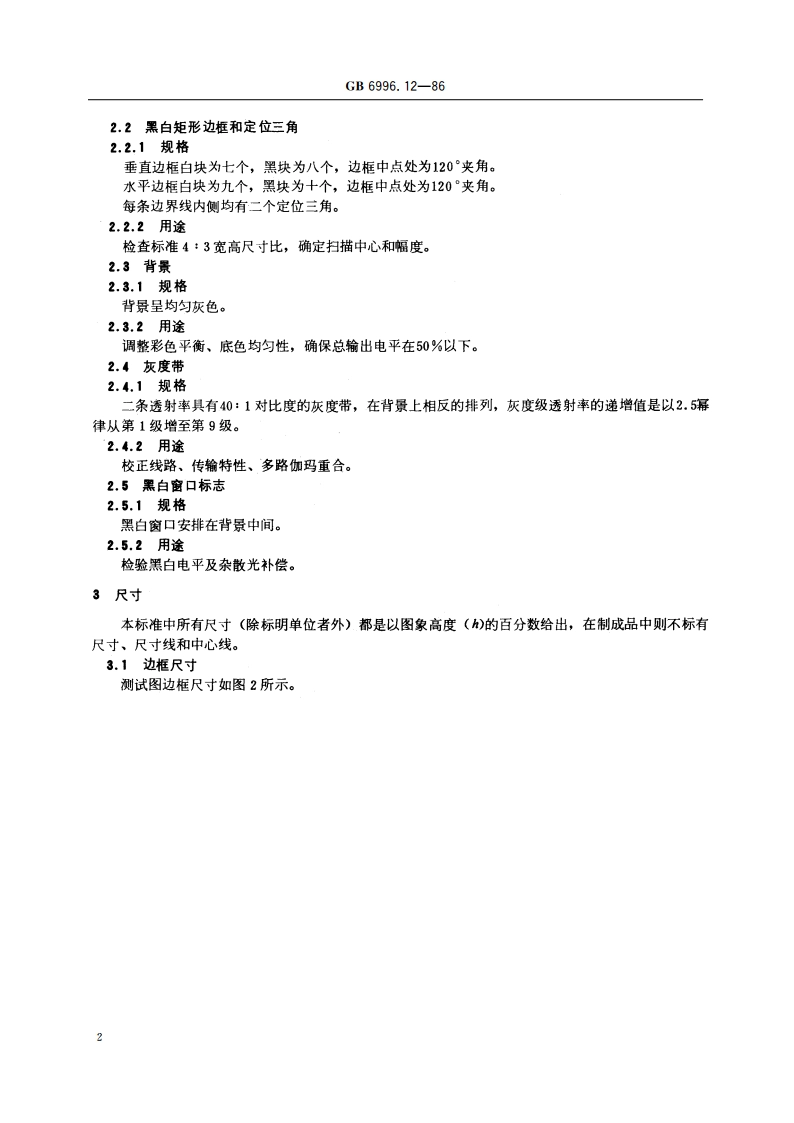

GB6996.12-862.2黑白矩形边框和定位三角2.2.1规格垂直边框白块为七个，黑块为八个，边框中点处为120夹角。水平边框白块为九个，黑块为十个，边框中点处为120夹角。每条边界线内侧均有二个定位三角。2.2.2用途检查标准4：3宽高尺寸比，确定扫描中心和幅度。2.3背景2.3.1规格背景呈均匀灰色。2.3.2用途调整彩色平衡、底色均匀性，确保总输出电平在50%以下。2.4灰度带2.4.1规格二条透射率具有40：1对比度的灰度带，在背景上相反的排列，灰度级透射率的递增值是以2.5幂律从第1级增至第9级。2.4.2用途校正线路、传输特性、多路伽玛重合。2.5黑白窗口标志2.5.1规格黑白窗口安排在背景中间。2.5.2用途检验黑白电平及杂散光补偿。3尺寸本标准中所有尺寸（除标明单位者外）都是以图象高度()的百分数给出，在制成品中则不标有尺寸、尺寸线和中心线。3.1边框尺寸测试图边框尺寸如图2所示。2
