输送带 织物芯输送带抗撕裂扩大性试验方法 GBT 7985-2005.pdf

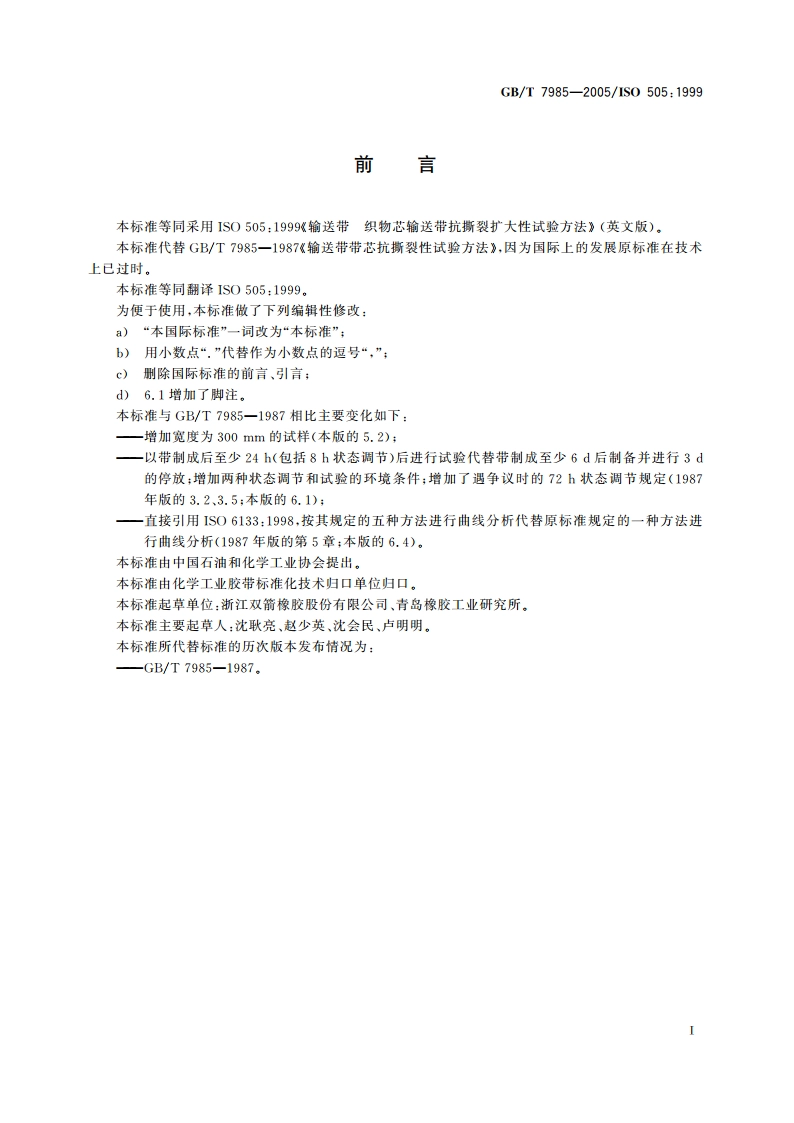

GB/T7985-2005/1S0505:1999输送带织物芯输送带抗撕裂扩大性试验方法1范围本标准规定了测定织物芯输送带全厚度带或带芯抗初始撕裂进一步扩大性能的试验方法。本标准主要适用于有发生纵向撕裂危险的设施用织物芯输送带。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。IS06133橡胶和塑料撕裂强度和粘合强度测定中多峰曲线的分析3原理通过给定速度的拉伸试验来测定试样的初始撕裂扩大所需之力，4装置试验装置为满足下列要求的拉伸试验机：a)试脸机的量程应使所测力在量程上限的90%以内：b)夹持分高速度可调至(50士10)mm/min:c)夹持器的间距应至少可调至300mm。本试验机应带有自动绘制斯裂力曲线的记录装置。5试样5.1取样方法试样应沿带的纵向且在离开带边不小于50mm的部位切取。5.2形状和尺寸形状：矩形。长度：300mm。宽度：(100士1)mm.厚度：全厚度带或除掉覆盖层的全厚度带芯的厚度。注：如果试样未破裂而是纬线被拉出，则试样宽度宜增加到300mm。5.3数量采用两个试样：一个用于A夹持法，一个用于B夹持法（见图4）。5.4准备如果试验要求在没有覆盖层的情况下进行，则应将试样的覆盖层剥除或磨除。如果有缓冲层，则只在试样中间20mm的宽度（纵轴两侧各10mm)上夹持区以外范围内剥除覆盖层，但勿损伤缓冲层（见图1）。
