脱硫脱硝用煤质颗粒活性炭试验方法 第3部分：耐磨强度、耐压强度 GBT 30202.3-2013.pdf

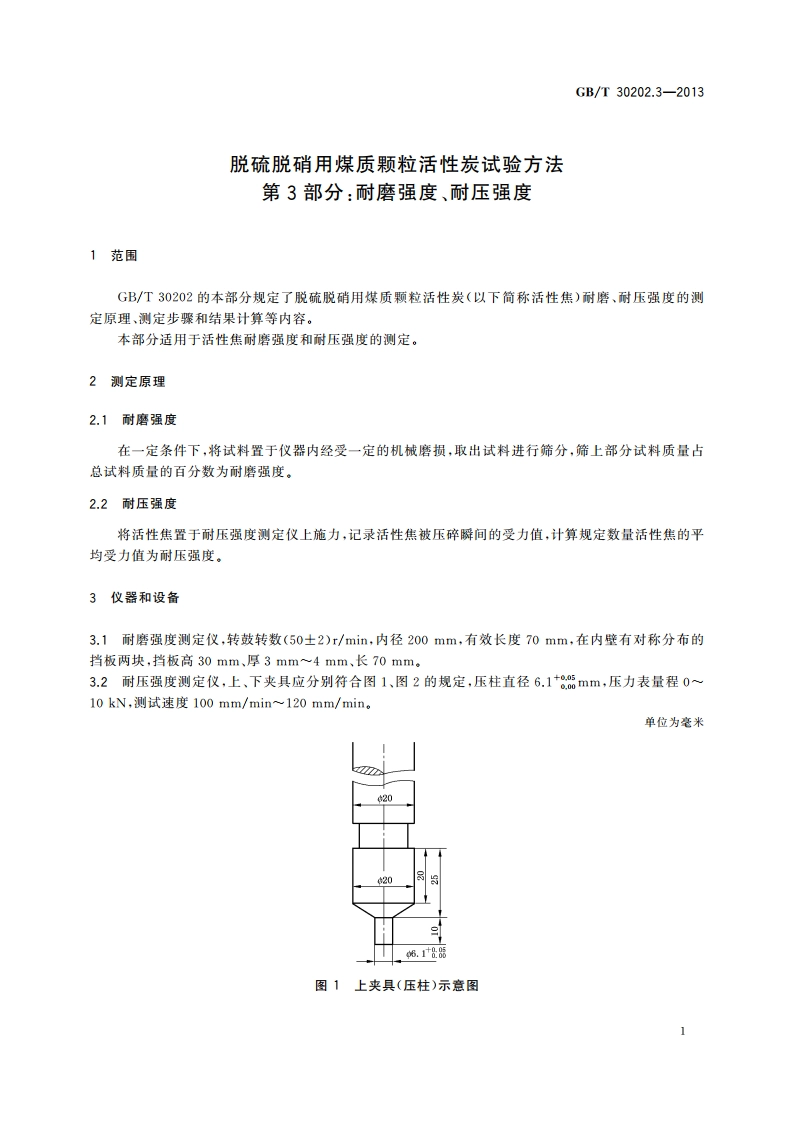

ICS75.160.10D24中华人民共和国国家标准GB/T30202.3-2013脱硫脱硝用煤质颗粒活性炭试验方法第3部分：耐磨强度、耐压强度Test method for granular coal-based activated carbon for desulfurization anddenitration process-Part 3:Abrasive resistance and compression strength2013-12-31发布2014-10-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T30202.3-2013脱硫脱硝用煤质颗粒活性炭试验方法第3部分：耐磨强度、耐压强度1范围GB/T30202的本部分规定了脱硫脱硝用煤质颗粒活性炭（以下简称活性焦）耐磨、耐压强度的测定原理、测定步骤和结果计算等内容。本部分适用于活性焦耐磨强度和耐压强度的测定。2测定原理2.1耐磨强度在一定条件下，将试料置于仪器内经受一定的机械磨损，取出试料进行筛分，筛上部分试料质量占总试料质量的百分数为耐磨强度。2.2耐压强度将活性焦置于耐压强度测定仪上施力，记录活性焦被压碎瞬间的受力值，计算规定数量活性焦的平均受力值为耐压强度。3仪器和设备3.1耐磨强度测定仪，转鼓转数(50土2)r/min,内径200mm,有效长度70mm,在内壁有对称分布的挡板两块，挡板高30mm、厚3mm4mm、长70mm。3.2耐压强度测定仪，上、下夹具应分别符合图1、图2的规定，压柱直径6.1+8：5mm,压力表量程010kN,测试速度100mm/min120mm/min。单位为毫米020206.18阳图1上夹具（压柱）示意图
