透明薄膜磨花程度试验方法 GBT 31727-2015.pdf

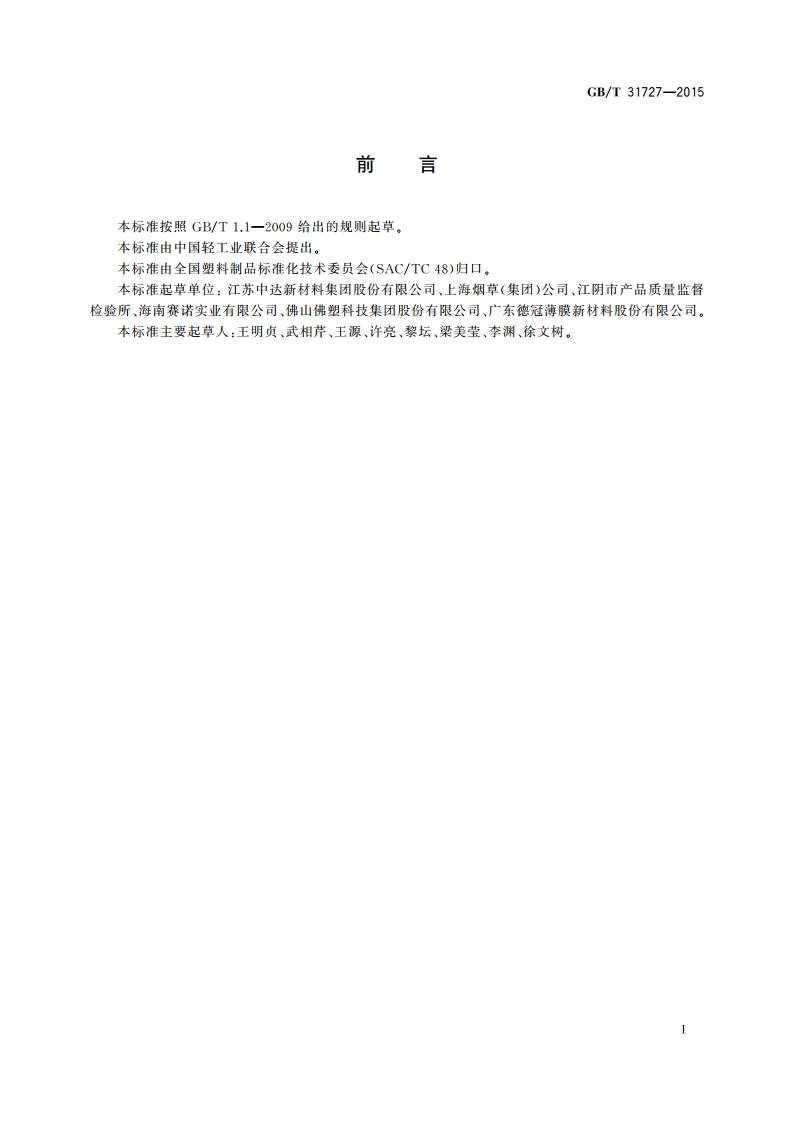

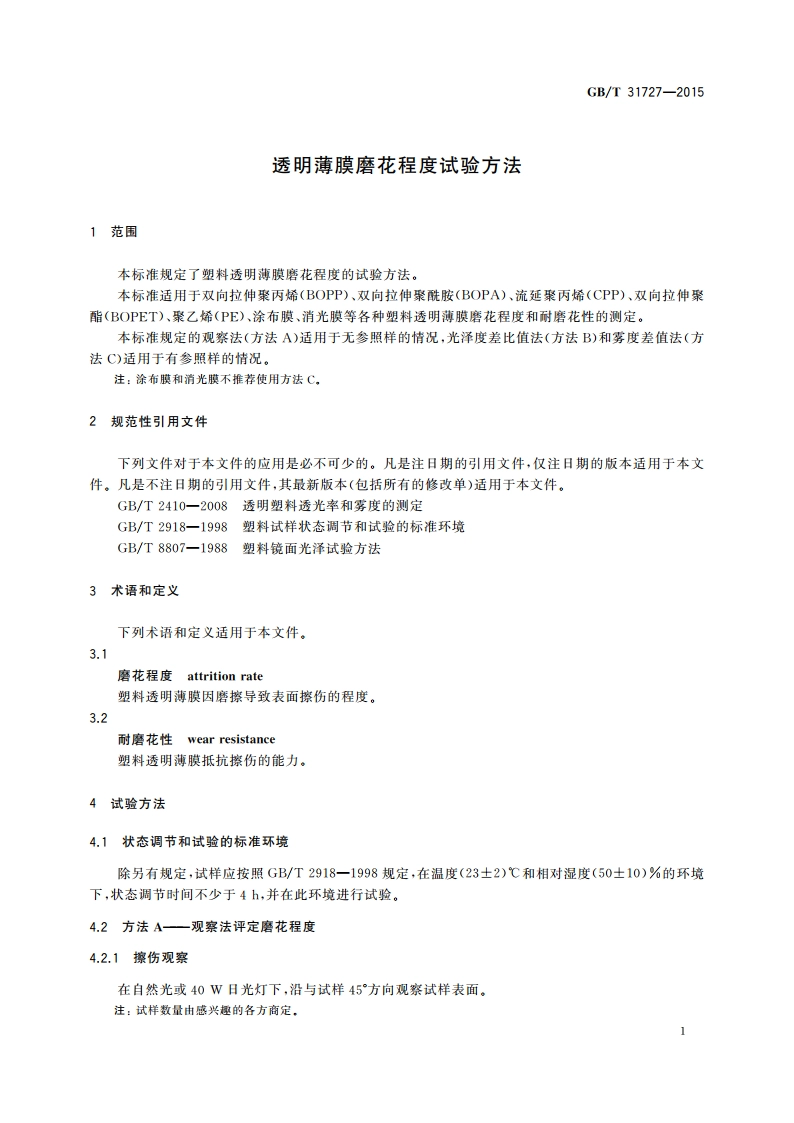

GB/T31727-2015前言本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国塑料制品标准化技术委员会(SAC/TC48)归口。本标准起草单位：江苏中达新材料集团股份有限公司、上海烟草（集团）公司、江阴市产品质量监督检险所、海南赛诺实业有限公司、佛山佛塑科技集团股份有限公司、广东德冠薄膜新材料股份有限公司。本标准主要起草人：王明贞、武相芹、王源、许亮、黎坛、梁美莹、李渊、徐文树。IGB/T31727-2015G。一参照样光泽度，以%表示：G一试样光泽度，以%表示。4.3.5.2磨花程度按表2评定磨花程度等级。表2光泽度差比值评定法磨花程度对照表磨花程度等级光泽度差比值IGgO1G|1.5%gl1.5%|G|4.5%g24.5%|G|7.5%g37.5%|G110.5%g410.5%15.0%4.3.5.3耐磨花性当试样为附录A制备的试样时，磨花程度即为对应磨擦条件下的耐磨花性。4.4方法C一雾度差值法评定磨花程度4.4.1设备雾度仪：满足GB/T2410一2008中7.1.1要求。4.4.2试样4.4.2.1要求试样应平整，试样测试区不应有任何污染。试样尺寸一般为50mm50mm(不应小于积分球入口窗)。除有证据表明各向同性外，应按纵横向分别取样5片进行试验。4.4.2.2耐磨花试样按附录A进行。4.4.3参照样选取同批产品未经使用的符合4421要求的薄膜为参照样。4.4.4试验步骤按照GB/T2410一2008的要求进行参照样和试样的雾度测试，参照样和试样的入射光面和方向应一致，积分球入口窗应对准试样磨花严重部位测得单片试样雾度。5片试样结果的算术平均值为试样雾度值。
