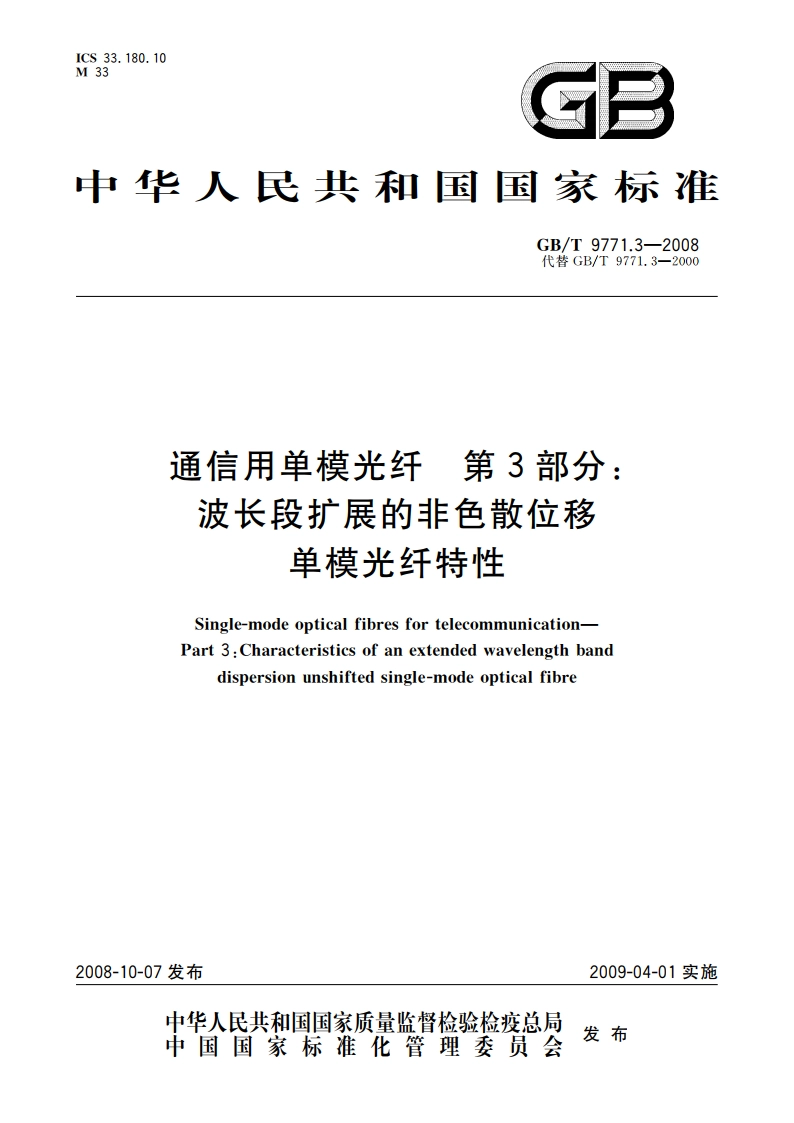

通信用单模光纤 第3部分：波长段扩展的非色散位移单模光纤特性 GBT 9771.3-2008.pdf

GB/T9771.3-20085要求5.1尺寸参数5.1.1尺寸参数技术指标B1.3类单模光纤的尺寸参数要求应符合表1规定。表1B1.3类单模光纤的尺寸参数要求项目单位技术指标1310nm模场直径n(8.69.5)0.6包层直径m1251芯/包层同心度误差m0.6包层不圆度%1.0涂覆层直径（未着色）m245土10涂覆层直径（着色）回25015包层/涂覆层同心度误差12.5注：光纤带中光纤的尺寸参数可有更严格的要求，:在某些应用中，可采用其他规格的涂覆层直径和容差(m),例如：400土40,700士100,900士100.5.1.2尺寸参数的测量方法相关尺寸参数的测量方法见表2。表2相关尺寸参数的测量方法项目测量方法模场直径GB/T15972.45包层直径GB/T15972.20包层不圆度GB/T15972.20芯/包层同心度误差GB/T15972.20涂覆层直径GB/T15972.21包层/涂覆层同心度识差GB/T15972.215.2光学特性和传输特性5.2.1截止波长截止波长分为三种类型：a)光缆截止波长：入.1260nm:b)光纤截止波长：入.不规定；c)跳线缆截止波长：，1250nm(对长度为2m20m的跳线缆而言)。注1：和，测量值之间的关系与光纤、光缆的结构和测试条件有关。一般情形下，入入，。注2：对于特别应用场合光缆中所用光纤的截止波长，规定，不大于1250m,特别应用场合是指使用光缆长度最短，弯曲半径最大的情况。倒如：长度小于2m的跳线缆中光纤截止波长入。宜不大于1250nm,注3：对某些特定的海底光缆，可以要求其他的入值。5.2.2宏弯损耗光纤以30mm半径松绕100圈，在1625nm测得的宏弯损耗应不超过0.1dB。注1：如果由于实际原因，选取少于100图进行30m弯曲半径的试验，建议不得少于40圈，宏弯损耗值应按比例递成。GB/T9771.3-2008注2：为了保证弯曲损耗易于测量和测量准确度，可用一圈或几圈小半径环光纤代替100圈光纤进行试验，在此情况下，绕的圈数，环的半径和最大允许的弯曲损耗，都应该选得与30mm半径100圈试验的损耗值相适应，5.2.3衰减系数和色散特性B1.3类单模光纤的衰减系数和色散特性要求应符合表3规定。表3B1.3类单模光纤的衰减系数和色散特性要求技术指标项目单位I级级1310nm衰或系数最大值dB/km0.350.38(1383土3)nm在诚系数最大值dB/km1550nm衰诚系数最大值dB/km0.210.241625nm衰或系数最大值dB/km0.240.28零色散波长范国nm13001324零色散斜率最大值ps/(nm子km)0.0921550nm色散系数最大值ps/(nmkm)18:(1383士3)nm衰或系数最大值为按照1C60793-2-50中规定的氢老化试脸方法，对B1.3类光纤抽检的样品经过氢气老化试验后的在或平均值。它应小于或等于1310m1625m范团内规定的在诚系数最大值，注1：在1310nm波长区域，任一波长a下的色散系数D(a)应按下式计算：w-(告门s9585sn5nn4n:(1)式中：o一零色散波长的数值，单位为纳米(m),S。一零色散斜率的数值，单位为皮秒每平方纳米千米(ps/(m2km).注2：在1310nm波长区城，任一波长入下的色散系数限值D(a)应按下式计算：-(=门w-（安门958393n8399nnn9n3(2)式中：一零色散波长最大值，单位为纳米(nm):m一零色散波长最小值，单位为纳米(nm):S一零色散斜率最大值，单位为皮秒每平方钠米千米(ps/(nm2km).注3：在1550m波长区域，任一波长入下的色散系数可用一个随波长变化的线性函数公式近似计算出来.5.2.4衰减点不连续性在1310nm和1550nm波长上，对一光纤连续长度不应有超过0.1dB的不连续点。5.2.5衰减波长特性在1285nm1330nm波长范围内的衰减系数值，相对于1310nm波长的衰减系数值，应不超过0.04dB/km.在1525nm1575nm波长范围内的衰减系数值，相对于1550nm波长的衰减系数值，应不超过0.03dB/km.5.2.6色散纵向均匀性待研究，注：在一特定的波长上，局部光纤段色散系数的绝对值可能偏离对长光纤段测得的数值。如果该数值在接近波分复用(WDM)系统的一个工作波长上或到很小，四波混频(FWM)效应能引起功率在其他波长或其他工作波长上传输，下VM功率的大小是色散绝对值、色散斜率，工作波长、光功率和FWM发生的距离的函数。对在1550m波段指集波分复用(DWDM)的应用，该类光纤的色散值足够大，可以近免FWM效应，色散纵向均匀3
