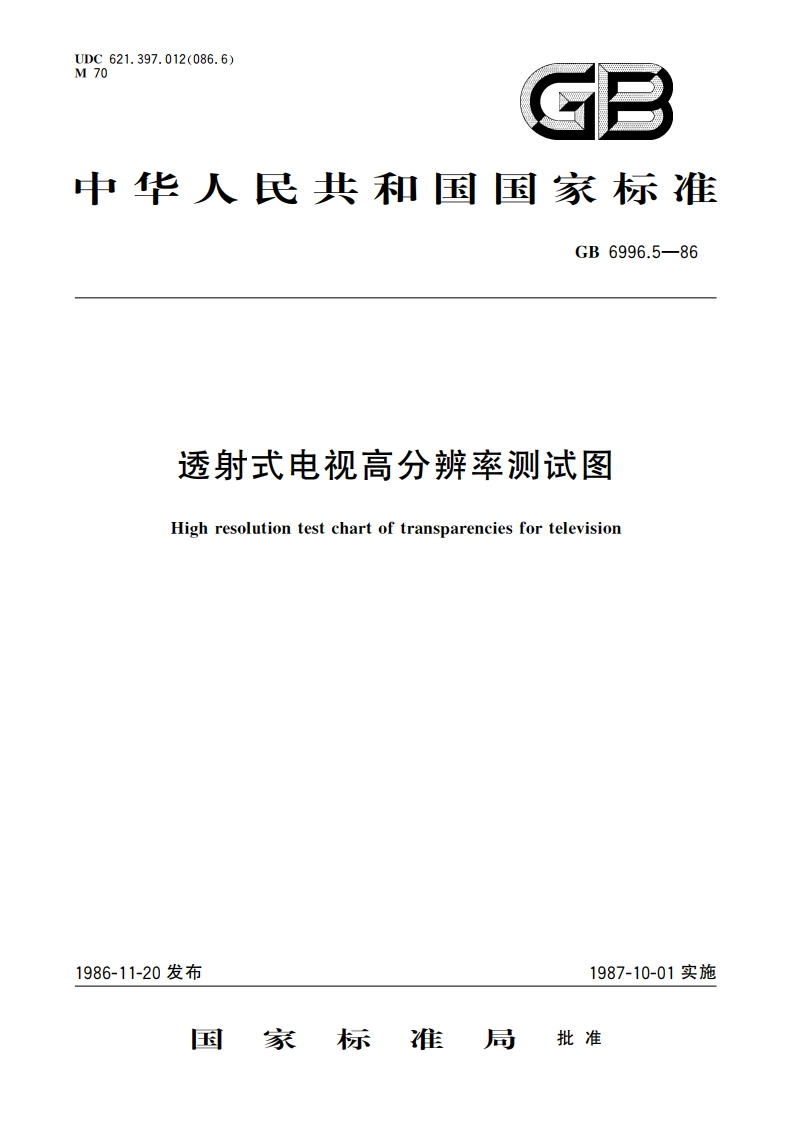

透射式电视高分辨率测试图 GBT 6996.5-1986.pdf

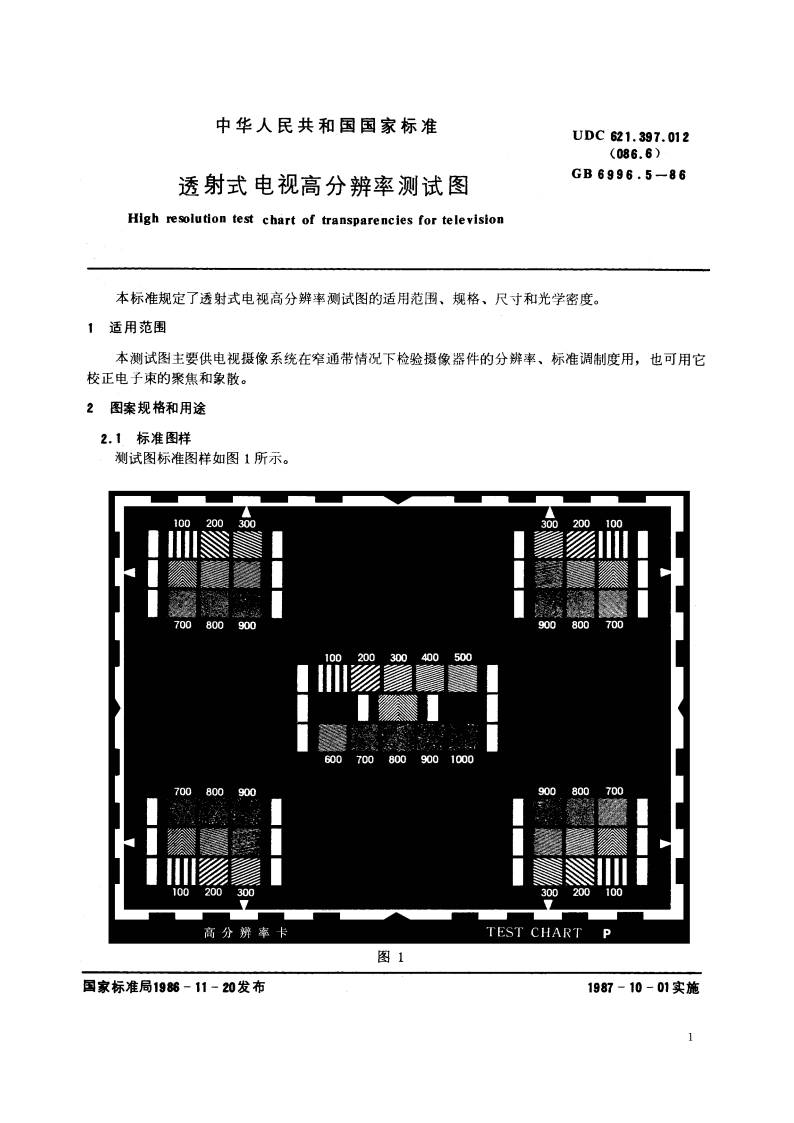

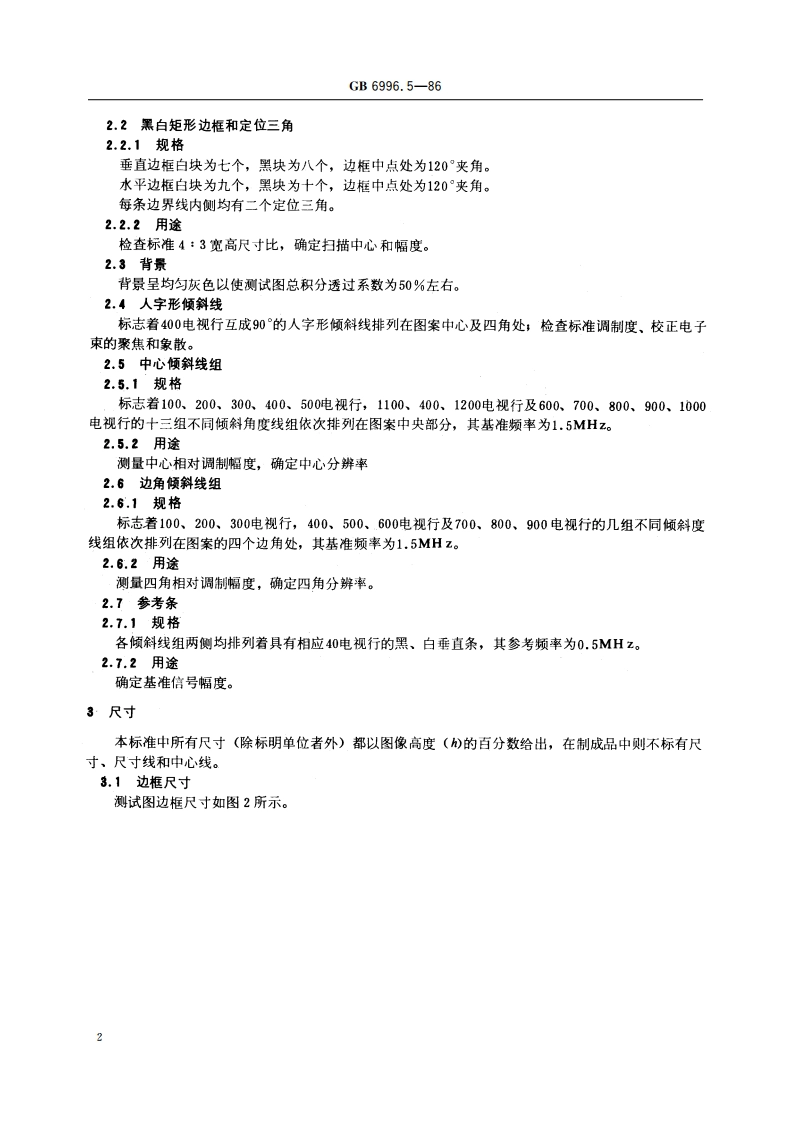

GB6996.5-862.2黑白矩形边框和定位三角2.2.1规格垂直边框白块为七个，黑块为八个，边框中点处为120夹角。水平边框白块为九个，黑块为十个，边框中点处为120夹角。每条边界线内侧均有二个定位三角。2.2.2用途检查标准4：3宽高尺寸比，确定扫描中心和幅度。2.3背景背景呈均匀灰色以使测试图总积分透过系数为50%左右。2.4人字形倾斜线标志着400电视行互成90的人字形倾斜线排列在图案中心及四角处，检查标准调制度、校正电子束的聚焦和象散。2.5中心倾斜线组2.5.1规格标志着100、200、300、400、500电视行，1100、400、1200电视行及600、700、800、900、1000电视行的十三组不同倾斜角度线组依次排列在图案中央部分，其基准频率为1.5MHz。2.5.2用途测量中心相对调制幅度，确定中心分辨率2.6边角倾斜线组2.6.1规格标志着100、200、300电视行，400、500、600电视行及700、800、900电视行的几组不同倾斜度线组依次排列在图案的四个边角处，其基准频率为1.5MHz。2.6.2用途测量四角相对调制幅度，确定四角分辨率。2.7参考条2.7.1规格各倾斜线组两侧均排列着具有相应40电视行的黑、白垂直条，其参考频率为0.5MHz。2.7.2用途确定基准信号幅度。3尺寸本标准中所有尺寸（除标明单位者外）都以图像高度()的百分数给出，在制成品中则不标有尺寸、尺寸线和中心线。3.1边框尺寸测试图边框尺寸如图2所示。2
