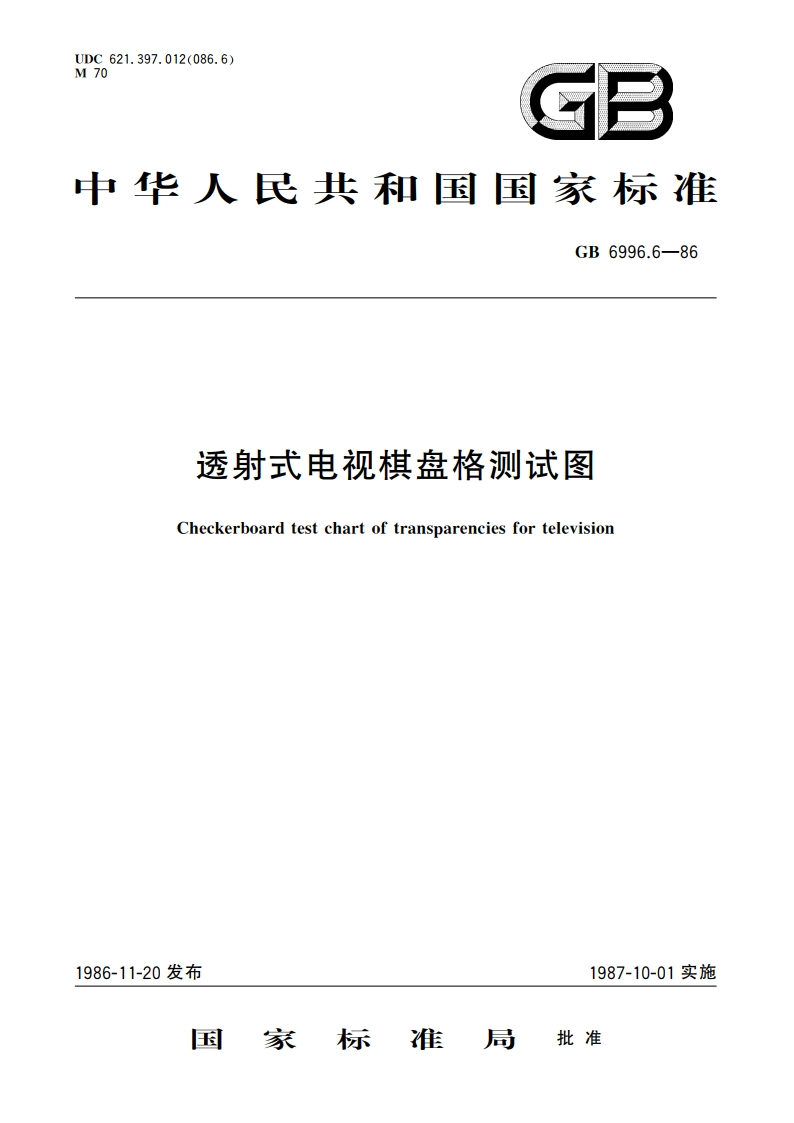

透射式电视棋盘格测试图 GBT 6996.6-1986.pdf

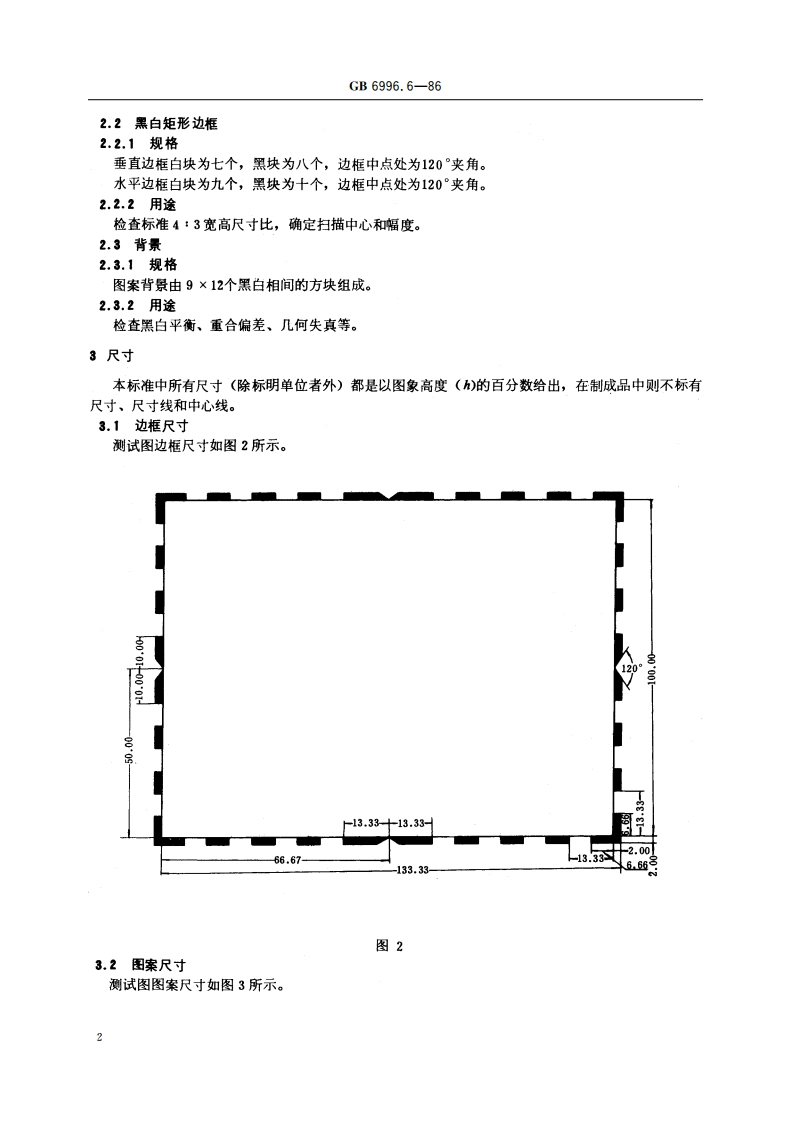

中华人民共和国国家标准UDC621.397.012(086.6)GB6996.6-86透射式电视棋盘格测试图Checkerboard test chart of transparencies for television本标准规定了透射式电视棋盘格测试图的适用范围、规格、尺寸、光学密度等。1适用范围本测试图作为一个辅助工具，可以用于黑白及彩色电视摄像系统作重合偏差、黑白平衡、几何失真调整，也可判别电视摄像器件输出信号均匀性和处理高亮度信号的能力。2图案规格和用途2.1标准图样测试图标准图样如图1所示。棋盘格TEST CHART H图1国家标准局1986-11-20发布1987-10-01实施GB6996.6-86上11.11a66.67-133.33图33.3制成品尺寸制成品黑白边界内面积为：4,小型：21.0mm28.0mm。b.中型：90mm120mm。c,大型：180mm240mm。4光学密度（光学密度和透射率的对照表见GB6996.14一86透射式电视偏转畸变测试图附录A)黑色边框、方块光学密度应不小于2.00。白色边框、方块光学密度应不大于0.10。附加说明：本标准由中华人民共和国电子工业部提出。本标准由电子工业部标准化研究所归口并负责解释。本标准由电子工业部55研究所负责起草。本标准主要起草人郝元福、胡振清、朱生良。自本标准实施之日起，原S】16951702一81透射式电视摄像测试图作废。3
