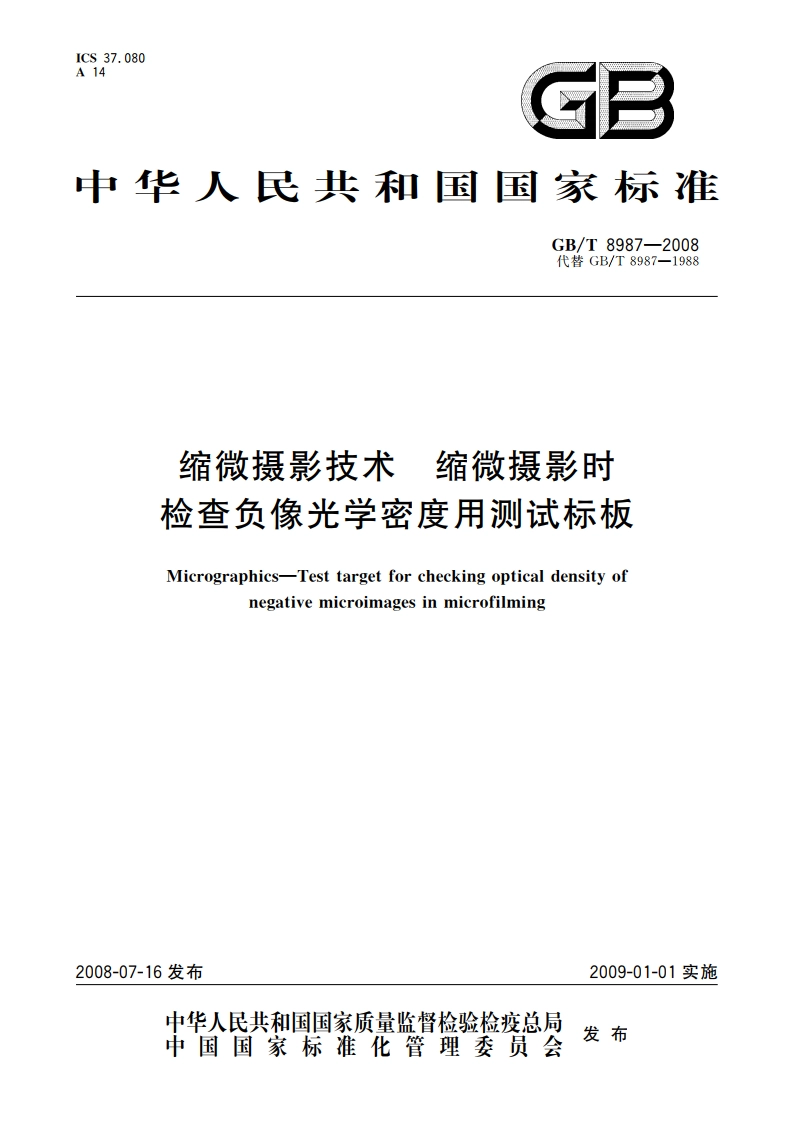

缩微摄影技术 缩微摄影时检查负像光学密度用测试标板 GBT 8987-2008.pdf

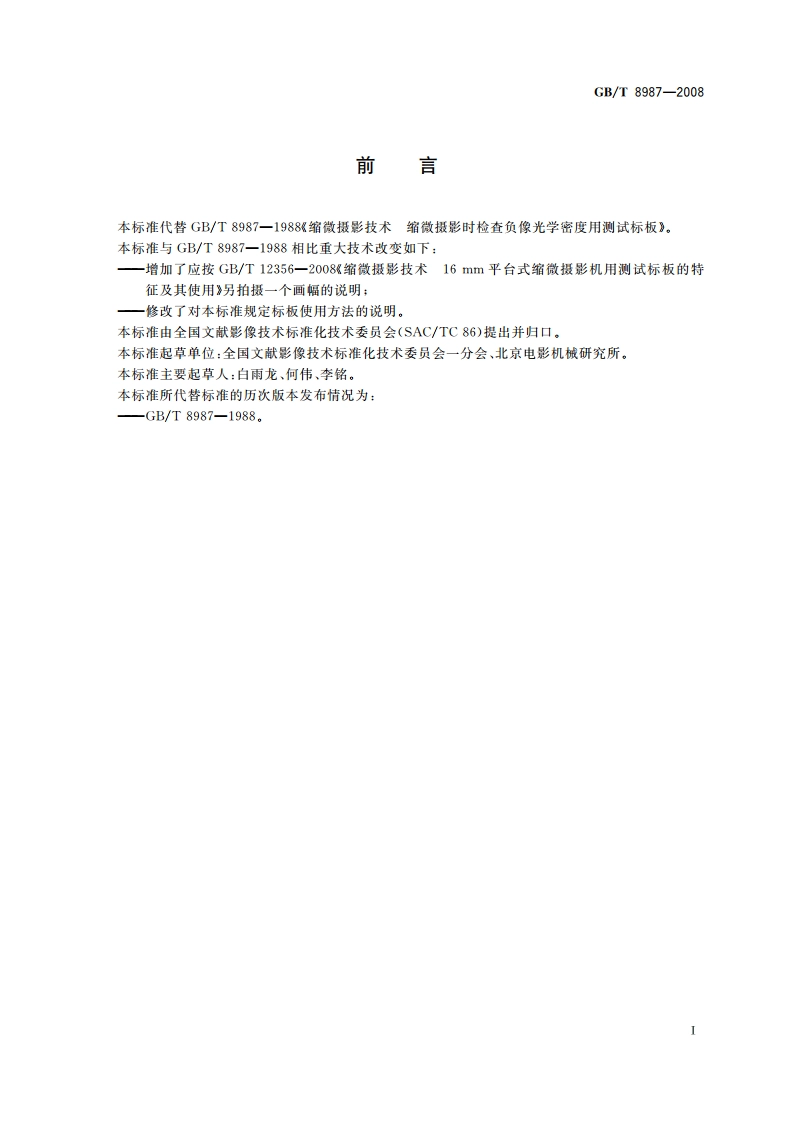

GB/T8987-2008前言本标准代替GB/T8987一1988缩微摄影技术缩微摄影时检查负像光学密度用测试标板。本标准与GB/T8987一1988相比重大技术改变如下：一增加了应按GB/T12356一2008%缩微摄影技术16mm平台式缩微摄影机用测试标板的特征及其使用另拍摄一个画幅的说明，一修改了对本标准规定标板使用方法的说明。本标准由全国文献影像技术标准化技术委员会(SAC/TC86)提出并归口。本标准起草单位：全国文献影像技术标准化技术委员会一分会、北京电影机械研究所。本标准主要起草人：白雨龙、何伟、李铭。本标准所代替标准的历次版本发布情况为：GB/T8987-1988。GB/T8987-2008缩微摄影技术缩微摄影时检查负像光学密度用测试标板1范围本标准规定了检查缩微摄影负像光学密度用的测试标板及其使用方法。本标准适用于16mm平台式缩微摄影机和A6缩微平片缩微摄影机的缩微摄彬。本标准不适用于轮转式缩微摄影机和COM记录器。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T6159.1一2003缩微摄影技术词汇第1部分：一般术语(1S06196-1:1993,MOD)GB/T6159.6一2003缩微摄影技术词汇第6部分：设备(IS06196-6:1993,M0D)GB/T6159.7一2000缩微摄影技术词汇第七部分：计算机缩微摄影技术（qv6196-7:1992)GB/T6159.8一2003缩微摄影技术词汇第8部分：应用(1S06196-8:1998,MOD)GB/T12356一2008缩微摄影技术16mm平台式缩微摄影机用测试标板的特征及其使用3术语和定义GB/T6159.1一2003、GB/T6159.6一2003、GB/T6159.7一2000和GB/T6159.8一2003确立的术语和定义适用于本标准。4A4幅面的密度测试标板4.1总则A4幅面的密度测试标板应由四个幅面为A6的灰区和一个缩率测试尺构成，布局见图1。4.2灰区四个A6幅面的灰区应分别具有下列反射率或光学密度：一一个灰区的反射率为R5=80%十5%，相当于漫反射密度为D=0.0710.097;一一个灰区的反射￥为R5=6%士0.4%，相当于漫反射密度为D5=1.1941.252:一其余两个灰区的反射率为R47=50%士3%，相当于漫反射密度为Dm=0.2760.328。注：R,和D表示测定反射常或漫反射密度时，所用滤色片透过光的中心波长为457m测量光源为A光源，4.3缩率测试尺缩￥测试尺的宽度应为(10士1)mm,长度应为(100土1)mm,并按毫米划分标度。4.4标板尺寸A4幅面密度测试标板的外形尺寸应为297mm210mm。
