碳素结构钢和低合金结构钢热轧钢带 GBT 3524-1992.pdf

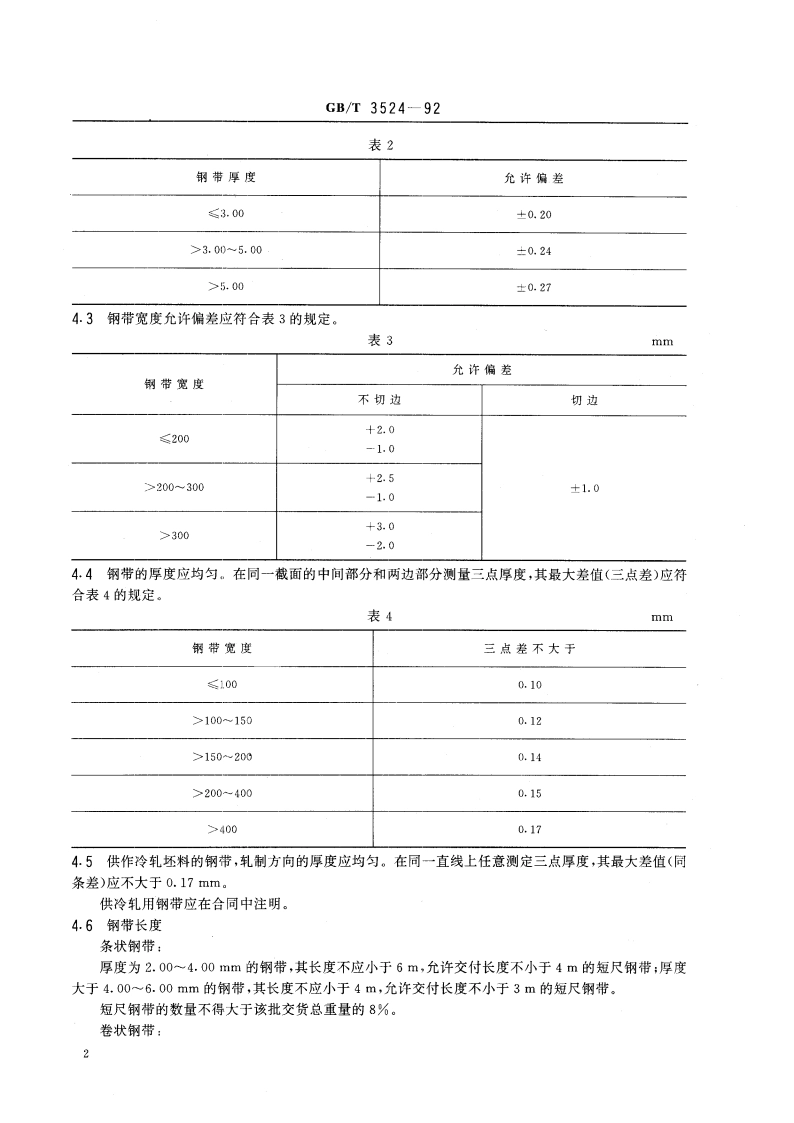

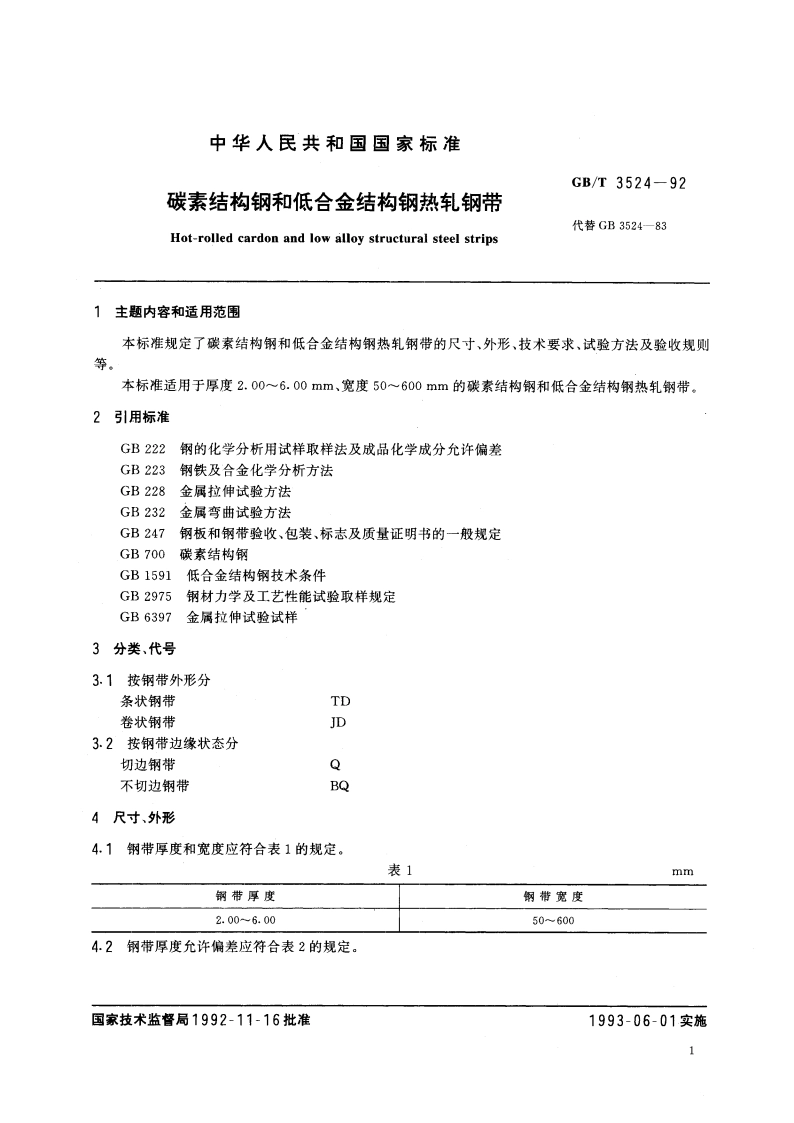

GB/T3524-926试验方法6.1每批钢带的检验项目、取样数量、取样方法及试验方法应符合表6的规定。表6序号检验项目取样数量取样方法试验方法化学成分11GB222GB223(熔炼分析)(每炉罐号)2拉伸1GB2975GB228.GB6397.P43弯曲1GB2975GB232R寸逐卷（条）通用址具表面质量逐卷（条）肉眼6.2钢带的尺寸用常用量具测量。63钢带的表面质量用肉眼检查。6.4钢带的厚度、宽度和表面质量检查部位距钢带两端的距离：条状钢带不小于250mm,卷状钢带不小于3000mm:6.5测量钢带厚度时，测量点距钢带侧边的距离：不切边钢带不小于10mm,切边钢带不小于5mm。6.6测量钢带的镰刀弯时，将米尺紧常钢带的凹侧边，测量从米尺到凹侧边的最大距离。7验收规则7.1钢带由供方技术监督部门检查和验收。7.2钢带应成批验收，每批应由同一牌号，同一炉、罐号，同一尺寸及同一类别的钢带组成。不同炉罐号组成的混合批应符合有关标准规定。7.3钢带的复验应符合GB247中的规定。8包装、标志和质量证明书钢带的包装、标志和质量证明书应符合GB247中的有关规定。附加说明：本标准由中华人民共和国治金工业部提出。本标准由冶金工业部情报标准研究总所归口。本标准由上海第十钢铁厂、首都钢铁公司带钢厂负责起草。本标准主要起草人房增德、赵春宝。本标准水平等级标记GB3524一921
