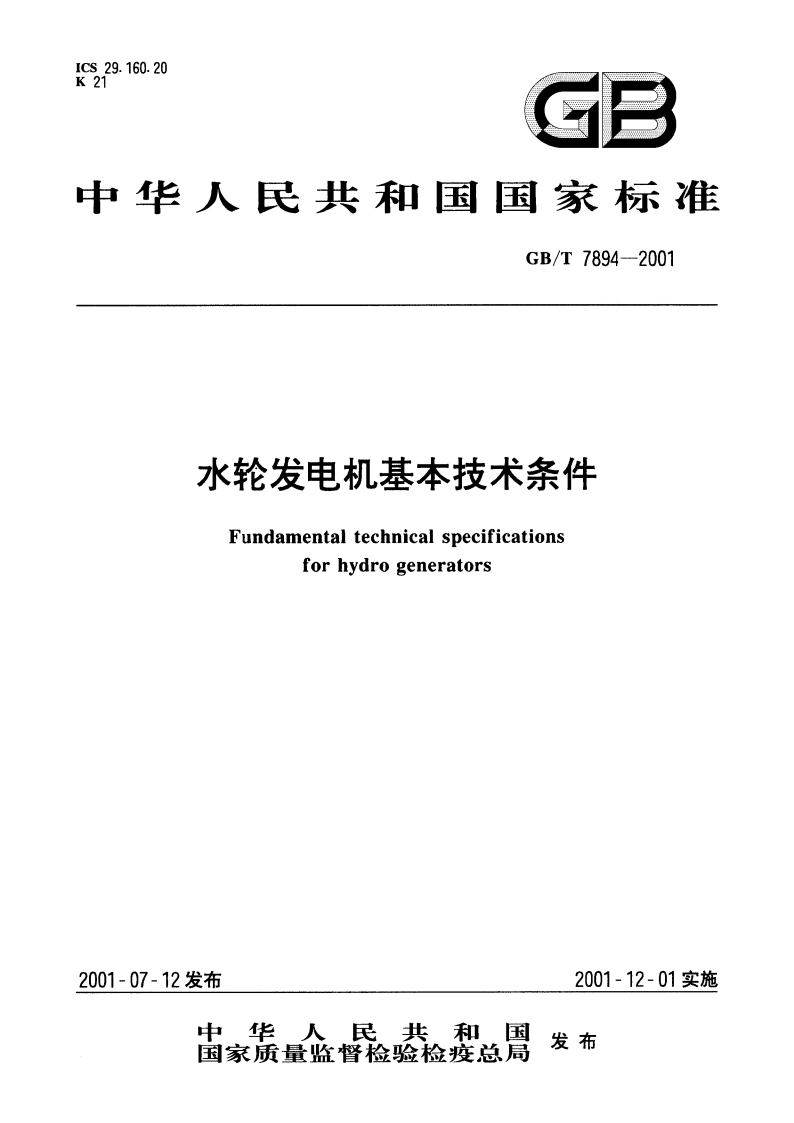

水轮发电机基本技术条件 GBT 7894-2001.pdf

GB/T7894-200141,1在下列情况下，水轮发电机应能输出额定容量：a)在额定转速及额定功率因数时，电压与其额定值的偏差不超过士5%：b)在额定电压和额定功率因数时，频率与其额定值的偏差不超过士1%：c)在额定功率因数时，当电压与频率同时发生偏差（两者偏差分别不超过士5%和士1%），若两者偏差均为正偏差时，两者偏差之和不超过6%，若两者偏差均为负偏差，或为正与负偏差，两者偏差的百分数绝对值之和不超过5%。（当电压与颜率偏差超过上述规定值时应能连续运行，此时输出容量以励磁电流不超过额定值、定子电流不超过额定值的105%为限)。4.1.2水轮发电机的额定功常因数一般为：a)额定容量为50MVA及以下者，不低于0.8（滞后）：b)额定容量大于50MVA但不超过200MVA者，不低于0.85（滞后）：c)额定容量大于200MVA者，不低于0.9（滞后）.4.1,3水轮发电机的额定电压值由用户和制造厂商定，应符合GB156的规定。4.1.4水轮发电机的额定转速优先在下列转速(r/min)中选择：15001000750600500428.6375333.3300250214.3200187.5166.7150142.9136.4125115.4107.110093.888.283.37571.468.262.5604.2电气特性4.2.1容量)允许用提高功率因数的方法把水轮发电机的有功功率提高到额定容量。如用户有要求，水轮发电机可设置最大容量。此时的功率因数、参数值、允许温升以及与连续运行有关的产品性能由制造厂与用户商定并在专用技术协议中规定。b)水轮发电机应具备长期进相和滞相运行的性能。其进相和滞相的容量和运行范围及带空载长线路允许的充电容量由用户与制造厂协商并在专用技术协议中规定。)对具有8个及以上空气冷却器的立式水轮发电机，在正常进水条件下停用1个冷却器时发电机仍能以额定容量连续运行，各部件的温升不超过规定值。对空气冷却器少于8个的发电机，当停用1个冷却器时的允许运行容量应在专用技术协议中规定。4.2.2温升4.2.2.1绕组、定子铁心等部件温升空气冷却及水直接冷却的水轮发电机在规定的使用环境条件（按第3章）及额定工况下，定子、转子绕组和定子铁心等的温升限值应不超过表1的规定。表1绕组、定子铁心等部件允许温升限值K热分级B测量方法ThRETDThRETD水轮发电机部件空气冷却的定子绕组8085100105定子铁心8085100105水直接冷却的定子绕组、转2525子绕组和定子铁心的出水两层及以上的转子绕组80100表面棵落的单层转子绕组90110GB/T7894-2001表1（完）个不与绕组接触的其他部件这些部件的温升应不损坏该部件本身或任何与其相邻部件的绝缘樂电环8090衣1Th一温度计法：R一电阻法：ETD一埋置格温计法。2考志水轮发电机在非基准运行条件和定颜（海拔高度超过1000m,冷却空气温度超过0C及额定电压超过11000V等)可参照GB755进行修正，3对经常承受周期负裁成经常每天起动2次以上的水轮发电机，应考虑对本表中所规定的温升限值降低(510)K。42.2.2轴承温度水轮发电机在额定运行工况下，其轴承的最高温度采用埋置检温计法测量应不超过下列数值：推力轴承巴氏合金瓦75推力轴承塑料瓦体55导轴承巴氏合金瓦75座式滑动轴承巴氏合金瓦804.2.3效率4.2.3.1额定效率水轮发电机在额定容量、额定电压，额定功率因数及额定转速运行时的额定效率保证值应在专用技术协议中规定。4.2.3.2加权平均效率加权平均效率是发电机在额定电压、额定转速及规定不同的功率因数和不同容量工况下对应的发电机加权效率值。发电机的加权平均效率按下列公式计算得出，其中加权系数由用户提供。”=A7,十B72+C+式中：A、B、C、一对应规定的功率因数和容量工况下的加权系数：刀、刀、一对应规定的功率因数、容量及加权系数的效率值。水轮发电机的损耗和效率采用量热法测定，参见GB/T5321。4.2.4参数和时间常数水轮发电机的电气参数如同步电抗、瞬态电抗、超瞬态电抗、短路比及时间常数等应在专用技术协议中规定。4.2.5波形畸变系数)水轮发电机定子绕组接成正常工作接法时，在空载及额定电压下，线电压波形正弦性畸变率应为下列数值：额定容量大于300kVA者不超过5%；额定容量为300kVA及以下者不超过10%。b)水轮发电机在空载额定电压和额定转速时，线电压的电压谐波因数(THF)应为下列数值：额定容量为300kVA1MVA者不超过5%：额定容量大于1MVA5MVA者不超过3%；额定容量大于5MVA者不超过1.5%。4.2.6特殊运行要求)水轮发电机在事故条件下允许短时过电流。定子绕组过电流倍数与相应的允许持续时间按表23
