水煤浆质量试验方法 第8部分：水煤浆全硫测定方法 GBT 18856.8-2002.pdf

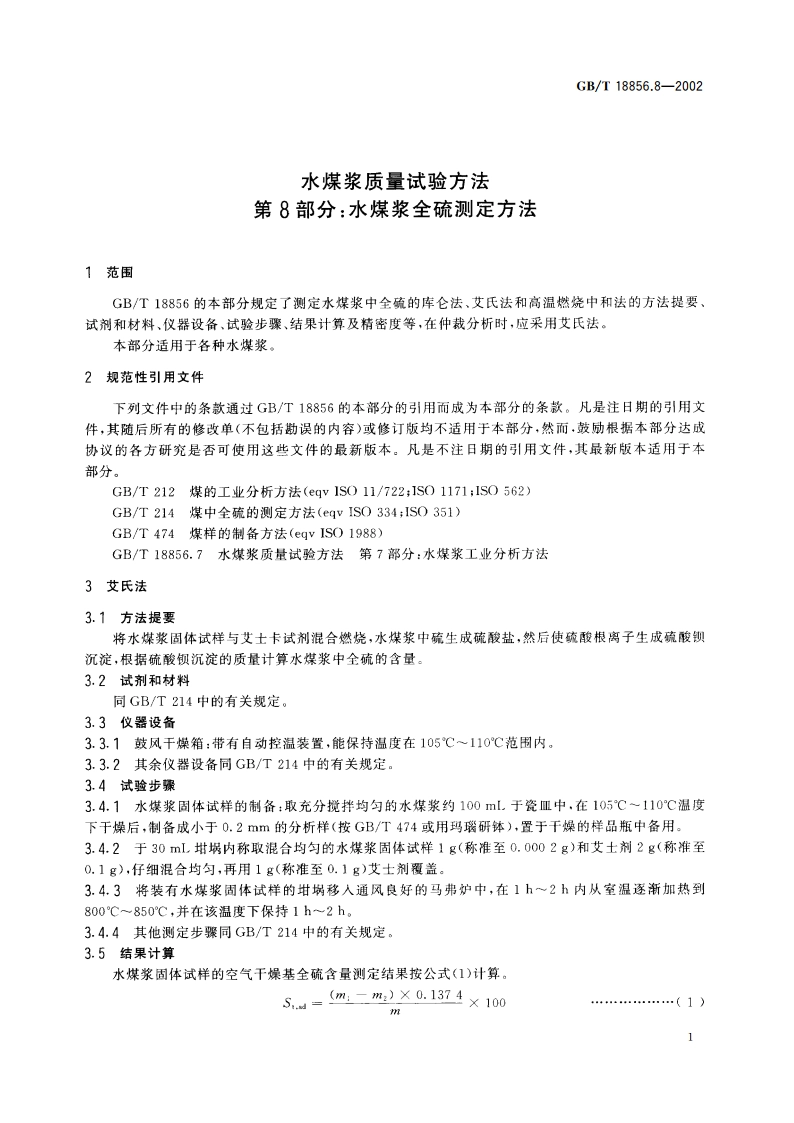

GB/T18856.8-2002水煤浆质量试验方法第8部分：水煤浆全硫测定方法1范围GB/T18856的本部分规定了测定水煤浆中全疏的库仑法、艾氏法和高温燃烧中和法的方法提要、试剂和材料、仪器设备、试验步骤、结果计算及精密度等，在仲裁分析时，应采用艾氏法。本部分适用于各种水煤浆。2规范性引用文件下列文件中的条款通过GB/T18856的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T212煤的工业分析方法(eqv1S011/722:1S01171:1S0562)GB/T214煤中全硫的测定方法(eqv IS0334:IS0351)GB/T474煤样的制备方法(eqv ISO1988)GB/T18856.7水煤浆质量试验方法第7部分：水煤浆工业分析方法3艾氏法3.1方法提要将水煤浆固体试样与艾士卡试剂混合燃烧，水煤浆中硫生成硫酸盐，然后使硫酸根离子生成硫酸钡沉淀，根据硫酸钡沉淀的质量计算水煤浆中全硫的含量。3.2试剂和材料同GB/T214中的有关规定。3.3仪器设备3.3.1鼓风干燥箱：带有自动控温装置，能保持温度在105110范围内。3.3.2其余仪器设备同GB/T214中的有关规定。3.4试验步骤3.4.1水煤浆固体试样的制备：取充分搅拌均匀的水煤浆约100mL于瓷皿中，在105110温度下干燥后，制备成小于0.2mm的分析样（按GB/T4?4或用玛瑙研钵），置于干燥的样品瓶中备用。3.4.2于30mL坩埚内称取混合均匀的水煤浆固体试样1g(称准至0.0002g)和艾士剂2g(称准至0.1g),仔细混合均匀，再用1g(称准至0.1g)艾士剂覆盖。3.4,3将装有水煤浆固体试样的坩埚移入通风良好的马弗炉中，在1h2h内从室温逐渐加热到800一850，并在该温度下保持1h2h。3.4.4其他测定步骤同GB/T214中的有关规定。3.5结果计算水煤浆固体试样的空气干燥基全硫含量测定结果按公式(1)计算。5=m:=m:)X0.137410(1）1
