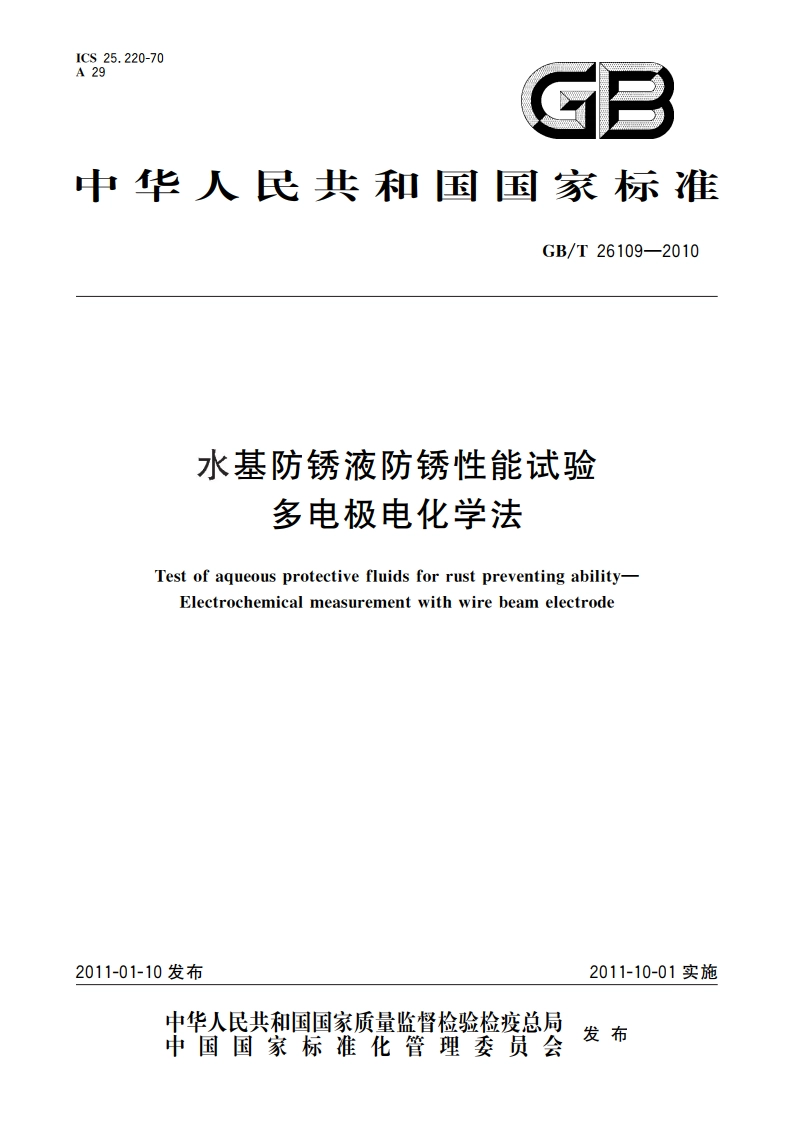

水基防锈液防锈性能试验 多电极电化学法 GBT 26109-2010.pdf

GB/T26109-20106试验设备6.1测试探头测试探头由64根铁丝(0.9mm土0.1mm,表面用5金相砂纸去表面保护膜，清洗干燥)均匀排列（间距为2.5mm),封于环氧树脂中制成（直径5=32.0mm士0.1mm、高H=45mm),组成多电极系统的测试探头，如图1所示。每根铁丝都是一个独立的电极，与多电极电化学测试仪连接。铁丝环氧树肃图1测试探头的正面图和侧面图6.2辅助电极辅助电极为直径b=18mm、长L=10mm的45带钢圆片，用环氧树脂封装而成。6.3多电极电化学测试仪多电极电化学测试仪是按照液膜直流电阻和电位测试原理设计的专用仪器（见附录A)。6.4测试槽测试槽为直径5=50mm、高H=50mm的一次性聚乙烯塑料杯。6.5电源电源为交流电，220V,50Hz。6.6测试线路示意图如图2所示，干燥、清洁的测试探头和辅助电极工作表面完全浸入到水基防锈液中，水平平行相向间距为8mm土2mm。64个电极经导线分别接入多电极电化学测试仪一端，辅助电极接入多电极电化学测试仪另一端，参考电压源与测试探头、水基防锈液、辅助电极构成一腐蚀电流回路，测试所得电阻为极化电阻和溶液电阻之和。多电极电化学测试仪对64个电极巡回检测，可得64个电极的电阻分布。多电极电化学测试仪多路开关测试探头防锈液轴助电极图2试验测试线路示意图2
