水泥比表面积测定方法(勃氏法) GBT 8074-1987.pdf

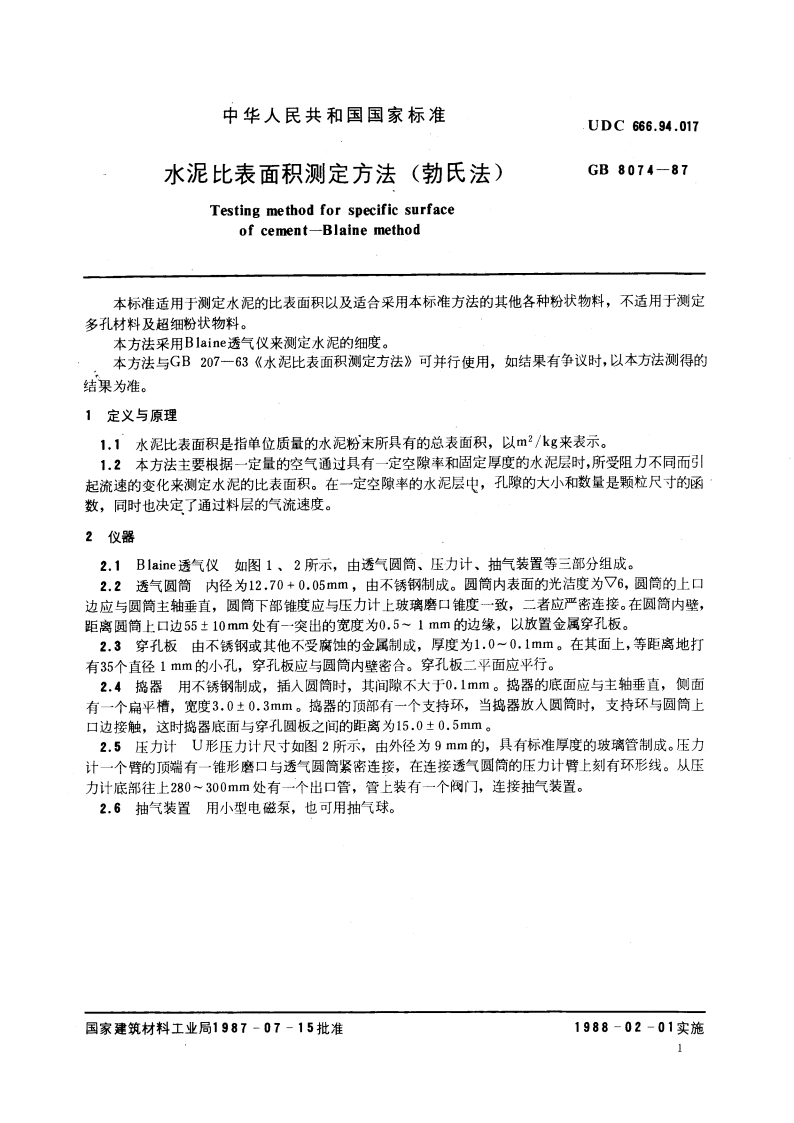

GB8074-872.7滤纸采用符合国标的中速定量滤纸。2.8分析天平分度值为1mg。2.9计时秒表精确读到0.5s。2.10烘干箱。3材料3.1压力计液体压力计液体采用带有颜色的蒸馏水。3.2基准材料基本材料采用中国水泥质量监督检验中心制备的标准试样。4仪器校准4.1漏气检查将透气圆筒上口用橡皮塞塞紧，接到压力计上。用抽气装置从压力计一臂中抽出部分气体，然后关闭阀门，观紫是否漏气。如发现漏气，用活塞油脂加以密封。4.2试料层体积的测定4.2.1用水银排代法将二片滤纸沿圆筒壁放入透气圆筒内，用一直径比透气圆筒略小的细长棒往下按，直到滤纸平整放在金属的穿孔板上。然后装满水银，用一小块薄玻璃板轻压水银表面，使水银面与圆筒口平齐，并须保证在玻璃板和水银表面之间没有气泡或空洞存在。从圆筒中倒出水银，称量，精确至0.05g。重复几次测定，到数值基本不变为止。然后从圆筒中取出一片滤纸，试用约3.3g的水泥，按照5.3条要求压实水泥层注。再在圆筒上部空间注入水银，同上述方法除去气泡、压平倒出水银称量，重复几次，直到水银称量值相差小于50mg为止。注：应制备坚实的水泥层。如太松或水泥不能压到要求体积时，应调整水泥的试用量。4.2.2圆筒内试料层体积V按式(1)计算。精确到0.005cm3。V=(乃-P2)/P水银(1)式中：V一试料层体积，cm3,P一一未装水泥时，充满圆筒的水银质量，g:P,一装水泥后，充满圆筒的水银质量，g:P水银一一试验温度下水银的密度，g/cm3(见附录A表A1)。4.2.3试料层体积的测定，至少应进行二次。每次应单独压实，取二次数值相差不超过0.005cm3的屯均值，并记录测定过程中圆筒附近的温度。每隔一季度至半年应重新校正试料层体积。5试验步骤5.1试样准备5.1.1将1105下烘干并在干燥器中冷却到室温的标准试样，倒人100m1的密闭瓶内，用力摇动2min,将结块成团的试样振碎，使试样松散。静置2min后，打开瓶盖，轻轻搅拌，使在松散过程中落到表面的细粉，分布到整个试样中。5.1.2水泥试样，应先通过0.9mm方孔筛，再在1105下烘千，并在干燥器中冷却至室温。5.2确定试样量校正试验用的标准试样量和被测定水泥的质量，应达到在制备的试料层中空隙率为0.5000.005，计算式为：W=pV(1-e)(2)式中：W一需要的试样量，g:
