水泥组分的定量测定 GBT 12960-2007.pdf

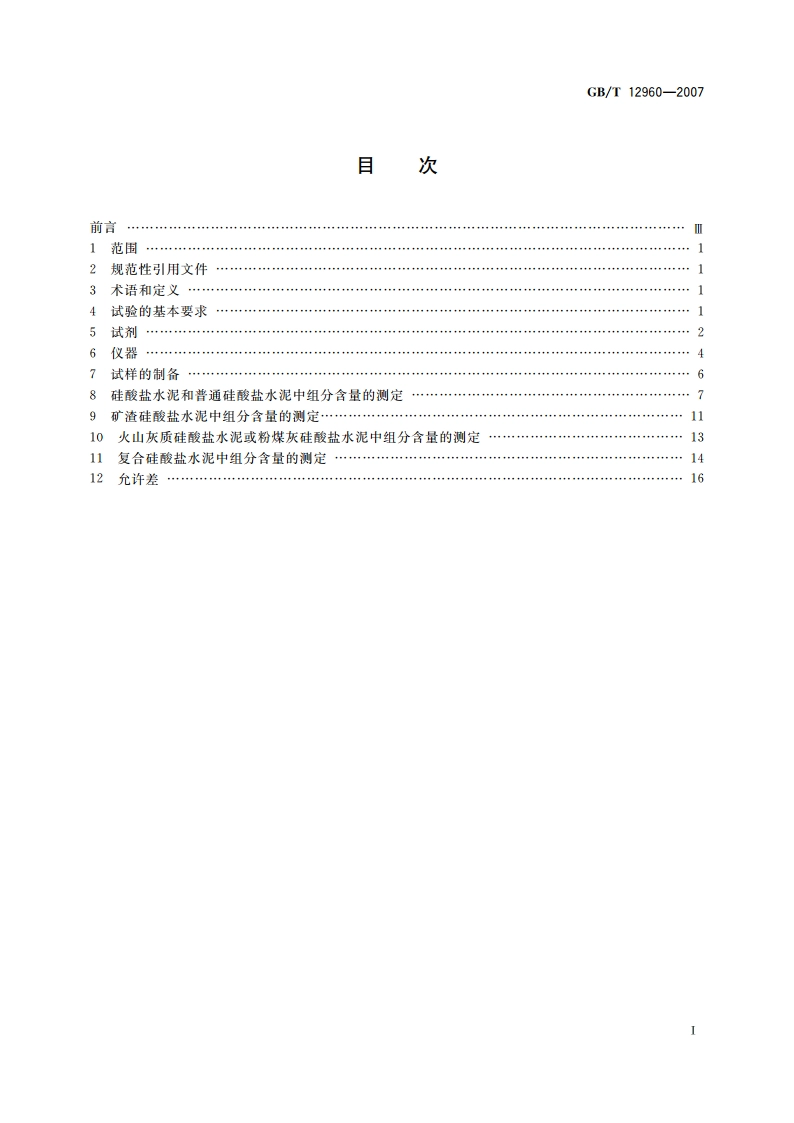

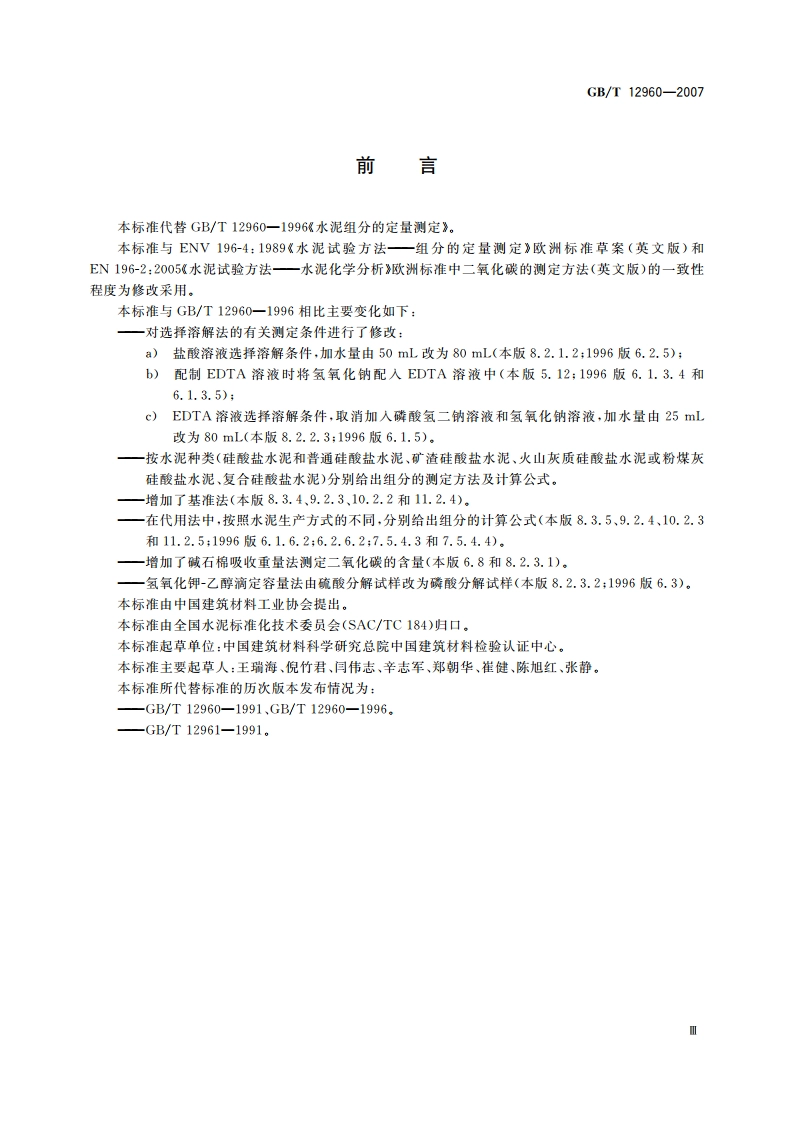

GB/T12960-2007水泥组分的定量测定1范围本标准规定了水泥组分的定量测定方法。本标准适用于通用硅酸盐水泥（硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥，粉煤灰硅酸盐水泥和复合硅酸盐水泥)的测定。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T176水泥化学分析方法(GB/T176一1996，eqv1S0680:1990)GB/T2007.1散装矿产品取样、制样通则手工取样方法GB/T5484石膏化学分析方法GB/T6682分析实验室用水规格和试险方法GB12573水泥取样方法3术语和定义下列术语和定义适用于本标准。3.1基准法reference method采用实际接人水泥的混合材料和硅酸盐水泥(P)试样中的不溶渣含量对组分含量计算结果进行校正的方法。3.2代用法alternative method采用硅酸盐水泥(PI)在盐酸溶液和EDTA溶液中不溶渣含量的统计平均值，按照水泥生产方式的不同，分别给出组分的计算公式，进行组分含量计算的方法。4试验的基本要求4.1试验次数每项测定的试验次数规定为两次，用两次试验平均值表示测定结果。4.2试验室温度测定盐酸溶液选择溶解后和EDTA选择溶解后不溶渣含量时的试验室温度要求在1530C之间。4.3恒量经第一次烘干、冷却、称量后，通过连续对每次15mi的烘干，然后冷却、称量的方法来检查恒定质量，当连续两次称量之差小于0.0005g时，即达到恒量，除另有规定。4.4质量、体积、滴定度的表示用“克(g)”表示质量，精确至0.0001g。滴定管体积用“毫升(mL)”表示，精确至0.05mL。滴定度单位用“毫克每毫升(mg/mL)”表示，滴定度经修约后保留有效数字四位。GB/T12960-20074.5结果的处理4.5,1选择溶解后不溶渣的含量、二氧化碳含量及三氧化硫含量以质量分数计，数值以%表示至小数点后两位。4.5.2各组分含量测定结果以质量分数计，数值以%表示至小数点后一位。4.5.3如果测定的某组分含量小于或等于1,0%，则该组分的含量按零计，在计算其他组分含量时，如果用到该组分含量，则按零值带人计算，对于大于1.0%的组分含量，不应扣除1.0%表示结果。5试剂除另有说明外，所用试剂应不低于分析纯。用于标定的试剂应为基准试剂。所用水应符合GB/T6682中规定的三级水要求。本标准所列市售浓液体试剂的密度指20C的密度(p),单位为克每立方厘米(g/cm3)。在化学分析中，所用酸，凡未注明浓度者均指市售的浓酸。用体积比表示试剂稀释程度。例如：盐酸(1十2)表示1份体积的浓盐酸与2份体积的水相混合。5.1盐酸(HC)密度1.18g/cm31.19g/cm3,质量分数36%38%.5.2硫酸(H,S04)密度1.84g/cm3,质量分数95%98%。5.3磷酸(HP0,)密度1.68g/cm3,质量分数85%，5.4三乙醇胶N(CH2CH2OH)3密度1.12g/cm3,质量分数99%。5.5乙醇(C,H0HD体积分数95%或无水乙醇。5.6乙二胺(NH2CH2CH2NH2)体积分数99%。5.7乙二醇(H0CH2CH20HD体积分数99%。5.8盐酸(1+2)。5.9三乙醇胺(1+2)，5.10乙二胺(1+1)。5.11氢氧化钠溶液(50gL)将5g氢氧化钠(NaOH)溶于水中，稀释至100mL,贮存于塑料试剂瓶中。5.12 EDTAc(EDTA)=0.15 mol/L.c(NaOH)=0.25 mol/L称取55,8g乙二胺四乙酸二钠(CH:N,ONa,2H,O)和10g氢氧化钠(NaOH),置于1000mL烧杯中，加入500mL600mL水，加热并搅拌使其溶解，过滤，冷却至室温后用水稀释至1000mL,摇匀。5.13硫酸铜(CuS045H,0)饱和溶液。5.14硫酸铜溶液(200g/L)称取20g硫酸铜(CuSO,5HzO)溶于100mL水中。5.15吸收溶液取35mL乙二醇(5.7)置于1L试剂瓶中，加入12.5mL水、50mL乙二胶(1十1)、500mL乙醇(5.5)及8mL百里酚酞指示剂溶液(5.20)，摇匀。5.16参比溶液取70mL80mL吸收溶液(5.15)置于100mL烧杯中，用氢氧化钾-乙醇标准滴定溶液(5.19.1)2
