水泥标准稠度用水量、凝结时间、安定性检验方法 GBT 1346-2011.pdf

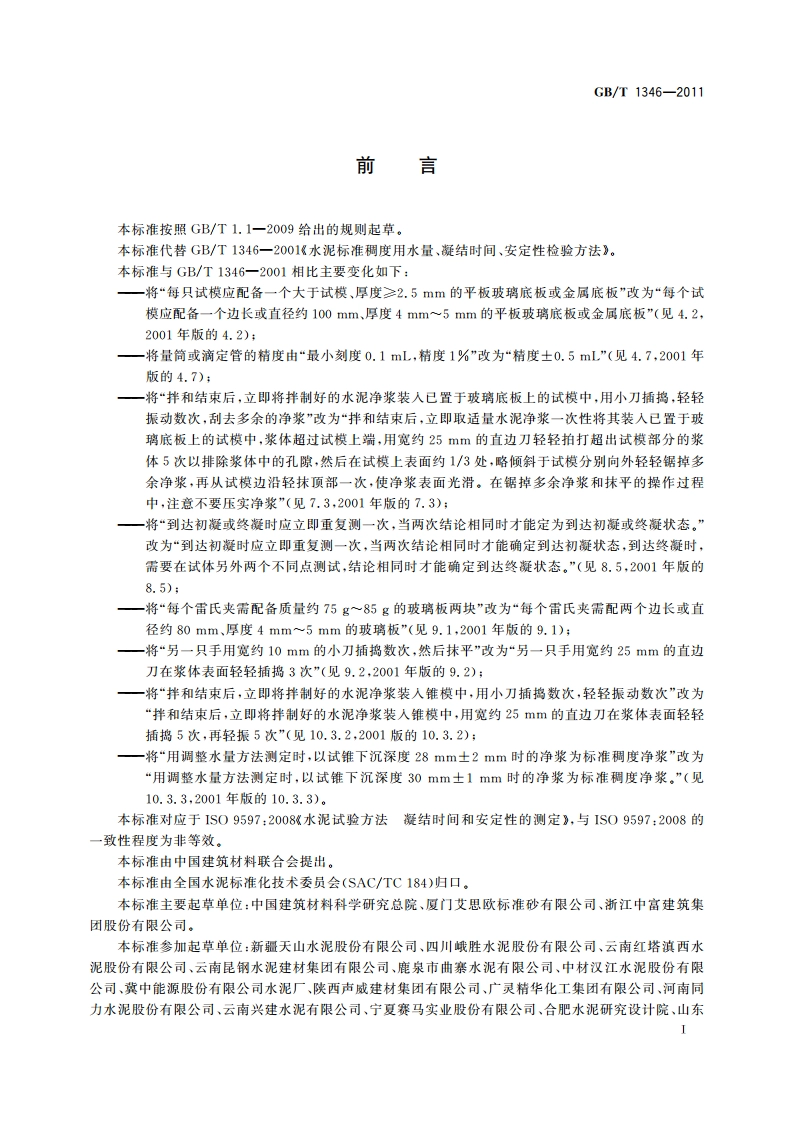

GB/T1346-2011前言本标准按照GB/T1,1一2009给出的规则起草。本标淮代替GB/T1346一2001水泥标准稠度用水量、凝结时间、安定性检验方法。本准与GB/T1346一2001相比主要变化如下：一将“每只试模应配备一个大于试模、厚度2.5mm的平板玻璃底板或金属底板”改为“每个试模应配备一个边长或直径约100mm、厚度4mm5mm的平板玻璃底板或金属底板”（见4.2，2001年版的4.2)：一将量筒或滴定管的精度由“最小刻度0.1mL,精度1%”改为“精度0.5mL”(见4.7,2001年版的4.7)：一将“拌和结束后，立即将拌制好的水泥净浆装人已置于玻璃底板上的试模中，用小刀插棉，轻轻振动数次，刮去多余的净浆”改为“拌和结束后，立即取适量水泥净浆一次性将其装入已置于玻璃底板上的试模中，浆体超过试模上端，用宽约25mm的直边刀轻轻拍打超出试模部分的浆体5次以排除浆体中的孔隙，然后在试模上表面约1/3处，略倾斜于试模分别向外轻轻锯掉多余净浆，再从试模边沿轻抹顶部一次，使净浆表面光滑，在锯掉多余净浆和抹平的操作过程中，注意不要压实净浆”（见7.3,2001年版的7.3）；一将“到达初凝或终凝时应立即重复测一次，当两次结论相同时才能定为到达初凝或终凝状态。”改为“到达初凝时应立即重复测一次，当两次结论相同时才能确定到达初凝状态，到达终凝时，需要在试体另外两个不同点测试，结论相同时才能确定到达终凝状态。”（见8.5,2001年版的8.5):一将“每个雷氏夹需配备质量约？5g85g的玻璃板两块”改为“每个雷氏夹需配两个边长或直径约80mm、厚度4mm5mm的玻璃板”（见9.1,2001年版的9.1）：一将“另一只手用宽约10mm的小刀插捣数次，然后抹平”改为“另一只手用宽约25mm的直边刀在浆体表面轻轻插捣3次”（见9.2,2001年版的9.2）：一将“拌和结束后，立即将拌制好的水泥净浆装入锥模中，用小刀插捣数次，轻轻振动数次”改为“排和结束后，立即将排制好的水泥净浆装入锥模中，用宽约25mm的直边刀在浆体表面轻轻插捣5次，再轻振5次”（见10.3.2,2001版的10.3.2）；一将“用调整水量方法测定时，以试锥下沉深度28mm土2mm时的净浆为标准稠度净浆”改为“用调整水量方法测定时，以试锥下沉深度30mm土1mm时的净浆为标准稠度净浆。”（见10.3.3,2001年版的10.3.3)。本标准对应于1S09597:2008水泥试验方法凝结时间和安定性的测定，与1S09597:2008的一致性程度为非等效。本标准由中国建筑材料联合会提出。本标准由全国水泥标准化技术委员会(SAC/TC184)归口，本标准主要起草单位：中国建筑材料科学研究总院、厦门艾思欧标准砂有限公司、折江中富建筑集团股份有限公司。本标淮参加起草单位：新發天山水泥股份有限公司、四川峨胜水泥股份有限公司、云南红塔滇西水泥股份有限公司、云南昆钢水泥建材集团有限公司、鹿泉市曲寨水泥有限公司、中材汉江水泥股份有限公司、冀中能源股份有限公司水泥厂、陕西声威建材集团有限公司、广灵精华化工集团有限公司、河南同力水泥股份有限公司、云南兴建水泥有限公司、宁夏赛马实业股份有限公司、合肥水泥研究设计院、山东
