榫槽面带颈平焊钢制管法兰 GBT 9116.3-2000.pdf

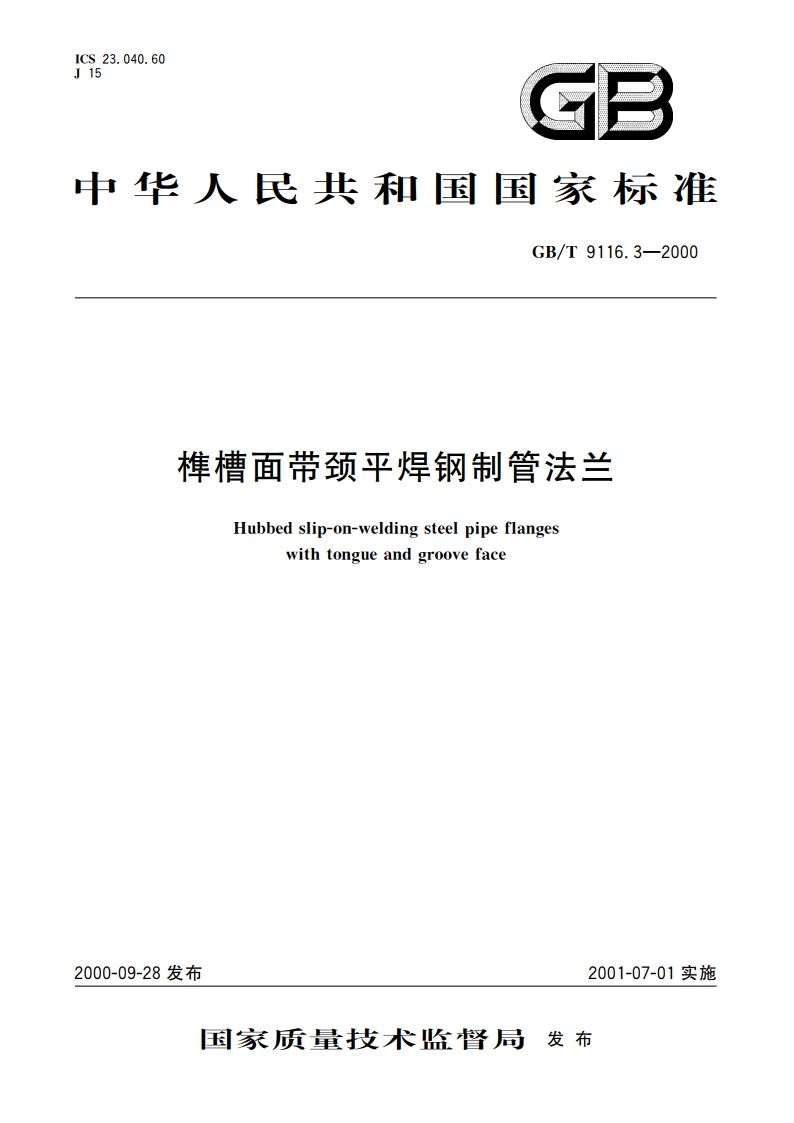

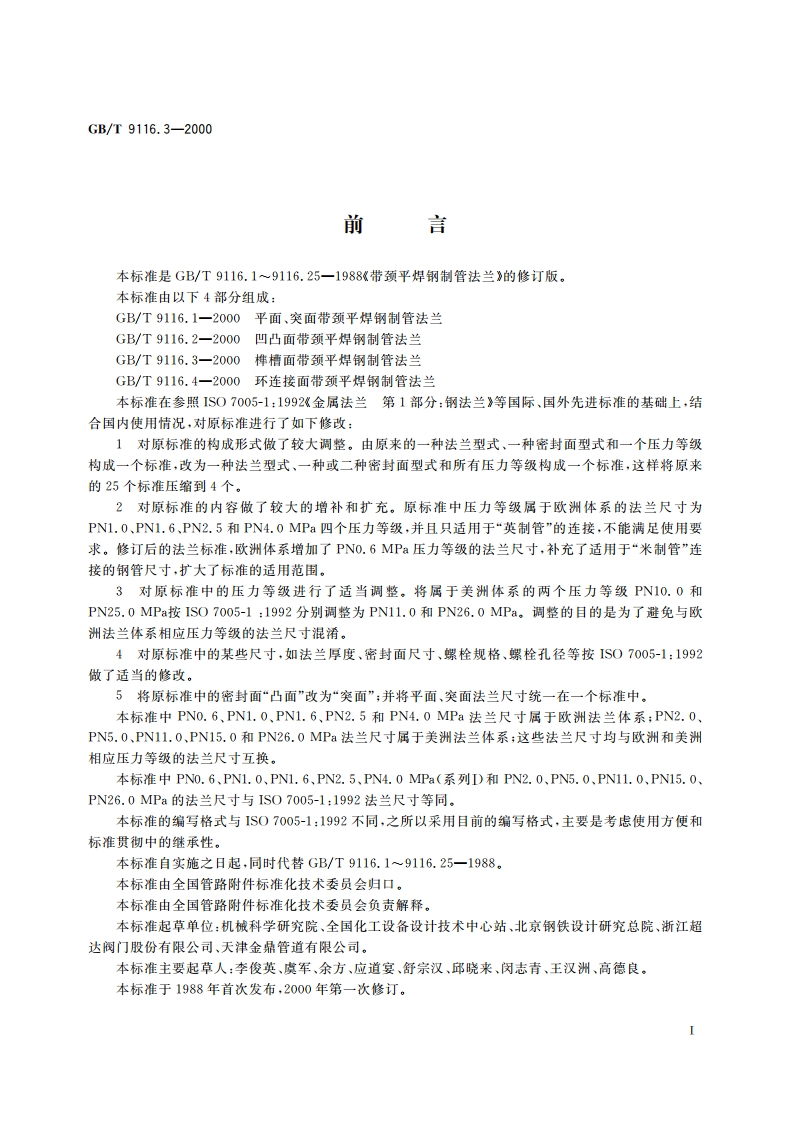

1CS23.040.60J15B中华人民共和国国家标准GB/T9116.3一2000榫槽面带颈平焊钢制管法兰Hubbed slip-on-welding steel pipe flangeswith tongue and groove face2000-09-28发布2001-07-01实施国家质量技术监督局发布GB/T9116.3-2000前言本标准是GB/T9116.19116.25一1988带颈平焊钢制管法兰的修订版，本标准由以下4部分组成：GB/T9116.1一2000平面、突面带颈平焊钢制管法兰GB/T9116.2一2000凹凸面带颈平焊钢制管法兰GB/T9116.3一2000棒槽面带颈平焊钢制管法兰GB/T9116.4一2000环连接面带颈平焊钢制管法兰本标准在参照IS07005-1:1992%金属法兰第1部分：钢法兰等国际、国外先进标准的基础上，结合国内使用情况，对原标准进行了如下修改：1对原标准的构成形式做了较大周整。由原来的一种法兰型式、一种密封面型式和一个压力等级构成一个标准，改为一种法兰型式、一种或二种密封面型式和所有压力等级构成一个标准，这样将原来的25个标准压缩到4个。2对原标准的内容做了较大的增补和扩充。原标准中压力等级属于欧洲体系的法兰尺寸为PN1.0、PN1.6、PN2.5和PN4.0MPa四个压力等级，并且只适用于“英制管”的连接，不能满足使用要求。修订后的法兰标准，欧洲体系增加了PN0.6MPa压力等级的法兰尺寸，补充了适用于“米制管”连接的钢管尺寸，扩大了标准的适用范围。3对原标准中的压力等级进行了适当调整。将属于美洲体系的两个压力等级PN10.0和PN25.0MPa按IS07005-1:1992分别调整为PN11.0和PN26.0MPa。调整的目的是为了避免与欧洲法兰体系相应压力等级的法兰尺寸混淆。4对原标准中的某些尺寸，如法兰厚度、密封面尺寸、螺栓规格、螺栓孔径等按1S07005-1:1992做了适当的修改。5将原标准中的密封面“凸面”改为“突面”：并将平面、突面法兰尺寸统一在一个标准中。本标准中PN0.6、PN1.0、PN1.6、PN2.5和PN4.0MPa法兰尺寸属于欧洲法兰体系，PN2.0、PN5.0、PN11.0、PN15.0和PN26.0MPa法兰尺寸属于美洲法兰体系，这些法兰尺寸均与欧洲和美洲相应压力等级的法兰尺寸互换。本标准中PN0.6、PN1.0、PN1.6、PN2.5、PN4.0MPa(系列I)和PN2.0、PN5.0、PN11.0、PN15.0、PN26.0MPa的法兰尺寸与IS07005-1:1992法兰尺寸等同，本标准的编写格式与1S07005-1:1992不同，之所以采用目前的编写格式，主要是考虑使用方便和标准贯彻中的继承性。本标准自实施之日起，同时代替GB/T9116.1一9116.25一1988.本标准由全国管路附件标准化技术委员会归口。本标准由全国管路附件标准化技术委员会负责解释。本标准起草单位：机械科学研究院、全国化工设备设计技术中心站、北京钢铁设计研究总院、浙江超达阀门股份有限公司、天津金鼎管道有限公司，本标准主要起草人：李俊英、虞军，余方、应道宴、舒宗汉、邱晓来、闵志青、王汉洲、高德良。本标准于1988年首次发布，2000年第一次修订，I
