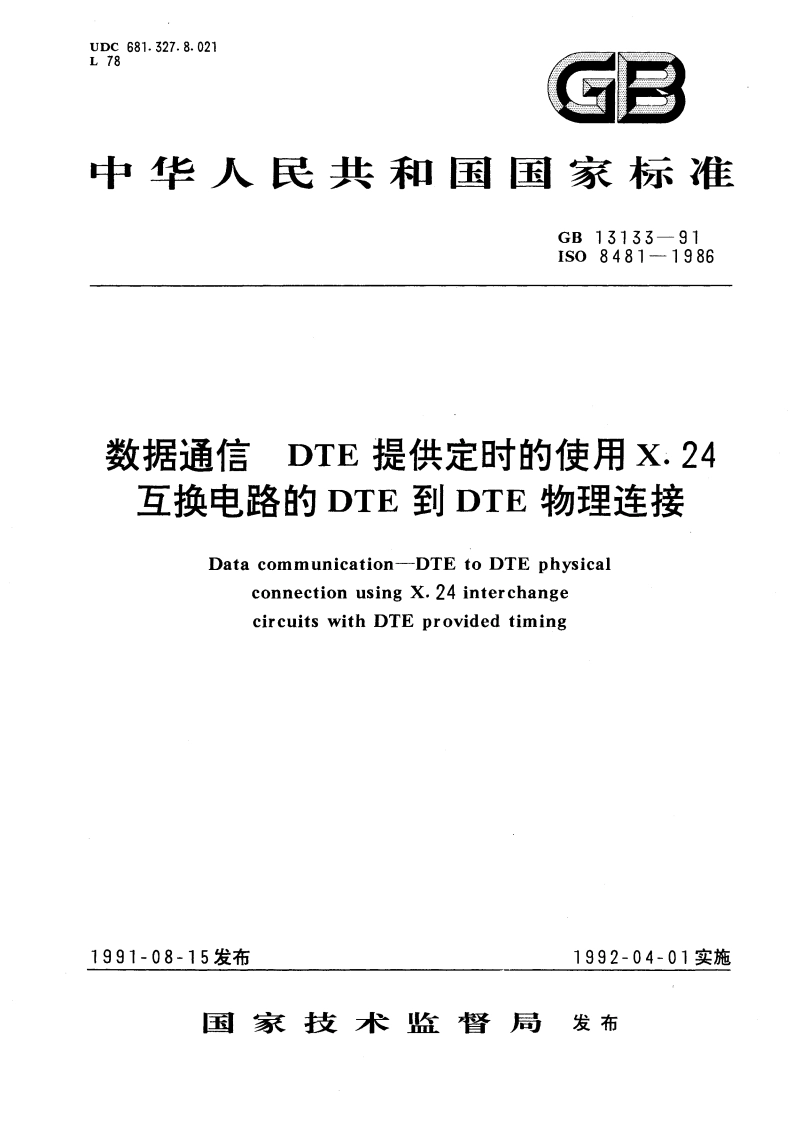

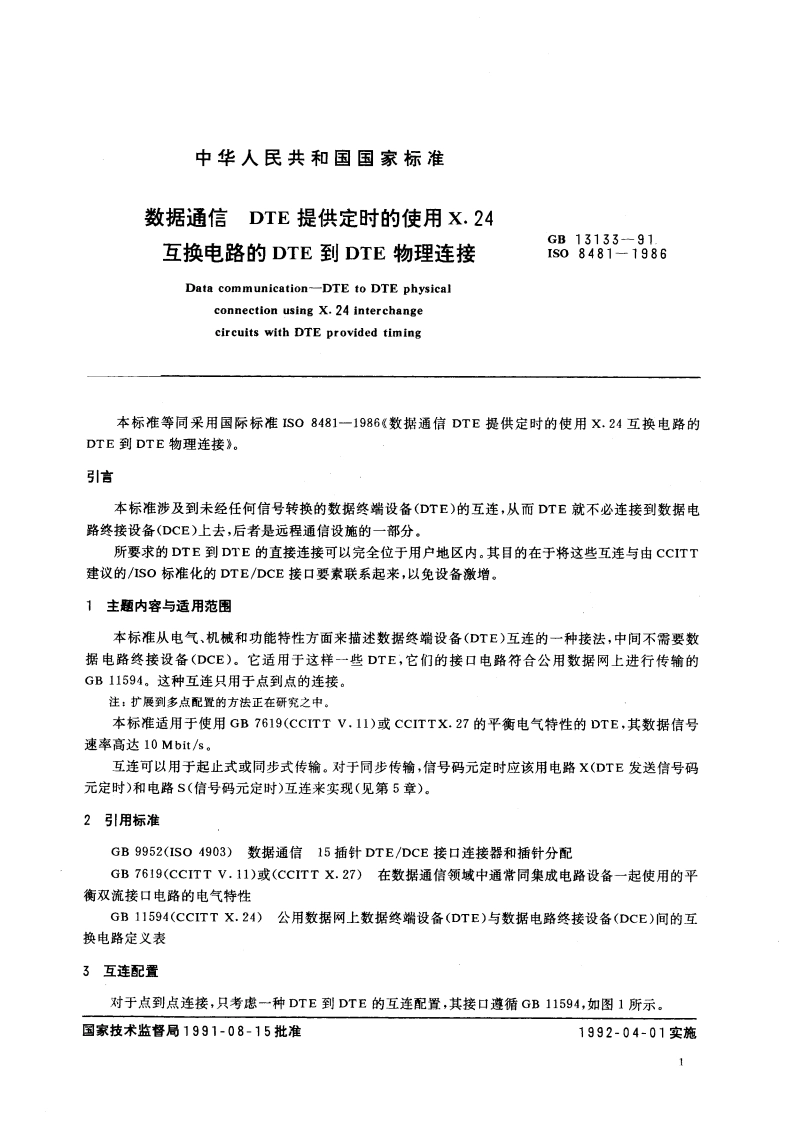

数据通信 DTE提供定时的使用X.24互换电路的DTE到DTE物理连接 GBT 13133-1991.pdf

GB13133-91电路T)RCRG)CG(见4.5条)接触件1)(接触件1”图2基本的电路跨接接法注：1)接触件】用于崖接屏蔽接口电缆的串级段之间的屏蔽体4.5接地依据本地安全要求，也出于电磁兼容(EMC)的考虑，可能需要在每个DTE中，将电路G(信号地)连接到保护地。如果若干个DTE分别连接到不同的供电系统上，而这些供电系统具有不同的接地系统，那么在互连DTE的信号接地端之间就可能产生显著的电位差。如果这些电压超过了互换电路的电气特性中规定的可接受的共模电压值，将会导致传输差错，甚至毁坏全部电路。如果电路G在DTE之间接通，就会减小这种电位差，但会产生过量的环路电流。注：实际上，对某种特殊情况可能需要考虑几种不同的信号地接法。5定时的提供对于同步传输，信号码元定时应该由电路X(DTE发送信号码元定时)提供。电路X应与仅用于接收方向的电路S(信号码元定时)互连。使用GB11594互换电路的DTE通常从DCE取得信号码元定时信息。因此，这些DTE将需要一个附加的来源于DTE的信号码元定时电路X。该电路被分配共用与GB9952中电路B和F相同的连接器接触件。由于电路X的传输方向与电路B和F的传输方向相反，如果DTE打算使用一个以上的这样的选择应用，则DTE中可能需要一个逻辑开关或物理选件。连接两个X系列DTE的定时电路的接法由图3表示，描述如下：每个DTE提供附加的DTE信号码元定时电路。这些定时电路的跨接（见图3）应该合并到图2所示的基本跨接接法中。与其他接法不同，本接法不会在数据电路和定时电路之间产生信号偏移。电路X)CXs)例3解号码元定时配置6控制规程的使用本标准对使用任何数据链路控制规程或任何高层数据传送协议没有限制。
