树脂浇铸体弯曲性能试验方法 GBT 2570-1995.pdf

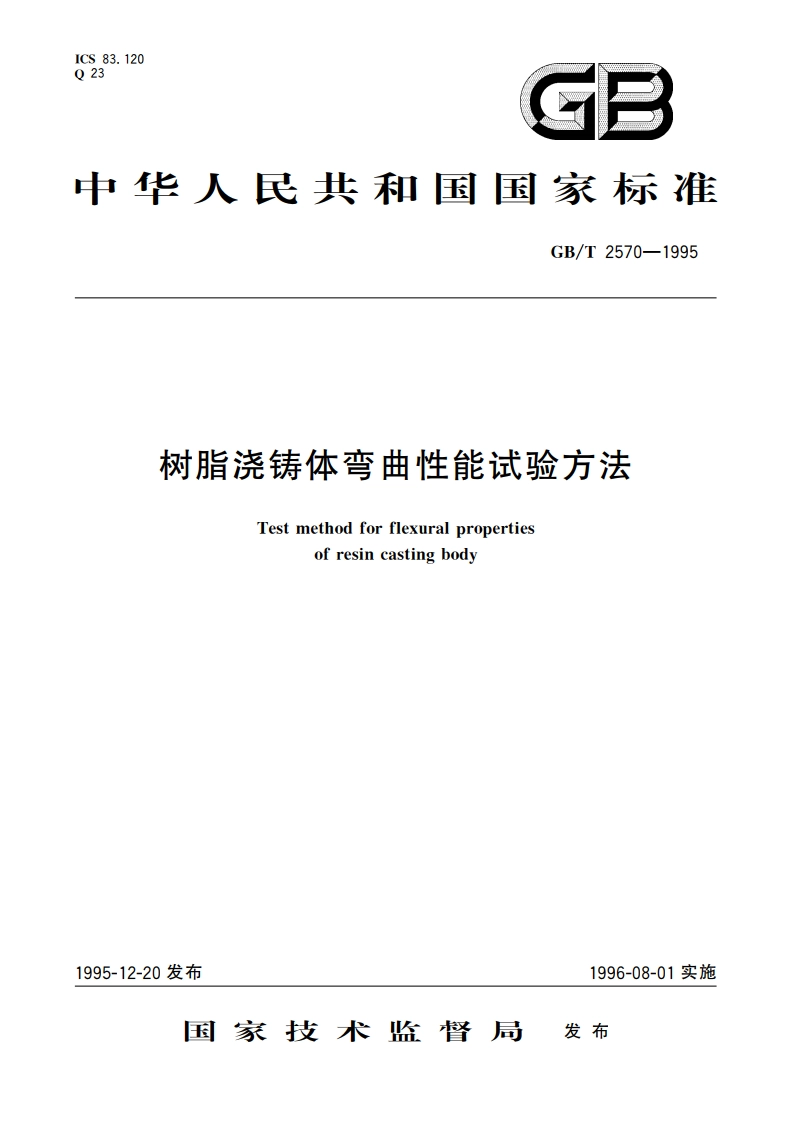

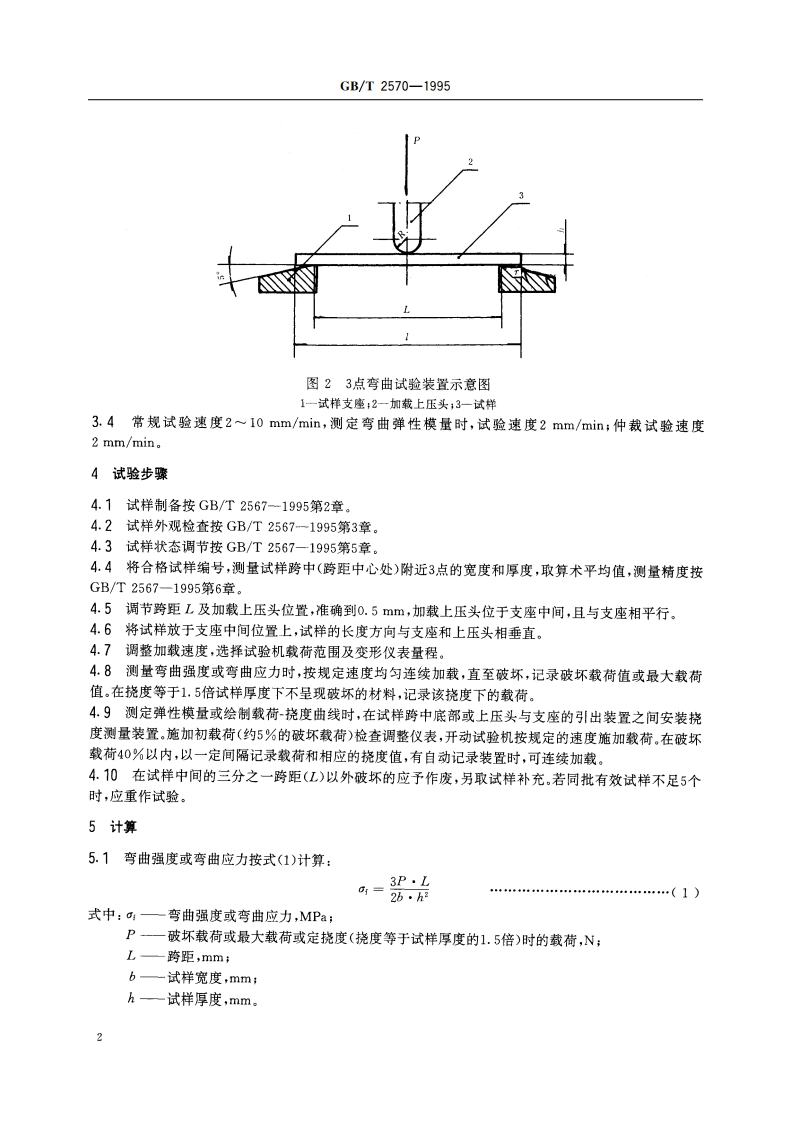

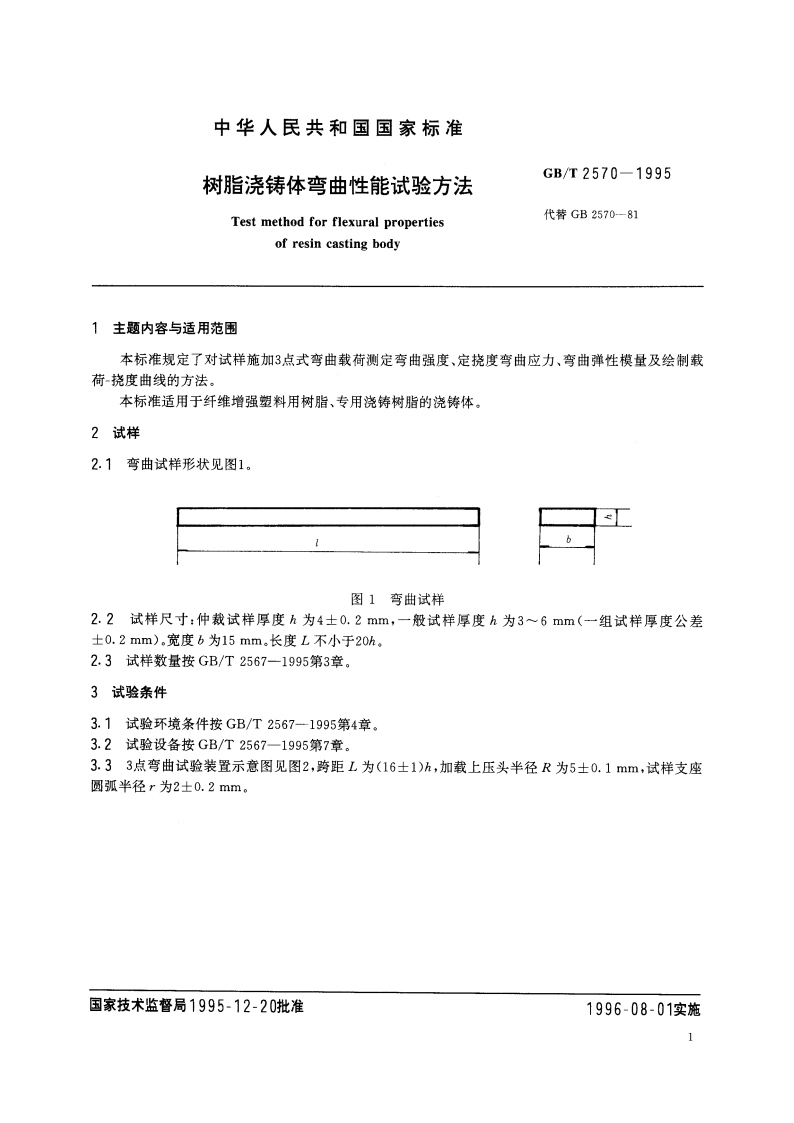

ICS83.120023B中华人民共和国国家标准GB/T2570-1995树脂浇铸体弯曲性能试验方法Test method for flexural propertiesof resin casting body1995-12-20发布1996-08-01实施国家技术监督局发布GB/T2570-1995图23点弯曲试验装置示意图1一试样支座：2一加截上压头，3一试样3.4常规试验速度210mm/min,测定弯曲弹性模量时，试验速度2mm/min;仲裁试验速度2mm/min。4试验步骤4.1试样制备按GB/T2567一1995第2章。4.2试样外观检查按GB/T2567一1995第3章。4.3试样状态调节按GB/T2567一1995第5章。4.4将合格试样编号，测量试样跨中（跨距中心处）附近3点的宽度和厚度，取算术平均值，测量精度按GB/T2567一1995第6章。4.5调节跨距L及加载上压头位置，准确到0.5m,加载上压头位于支座中间，且与支座相平行。4.6将试样放于支座中间位置上，试样的长度方向与支座和上压头相垂直。4.7调整加载速度，选择试验机载荷范围及变形仪表量程。4,8测量弯曲强度或弯曲应力时，按规定速度均匀连续加载，直至破坏，记录破坏载荷值或最大载荷值。在挠度等于1.5倍试样厚度下不呈现破坏的材料，记录该挠度下的载荷。4.9测定弹性模量或绘制载荷-挠度曲线时，在试样跨中底部或上压头与支座的引出装置之间安装挠度测量装置.施加初载荷（约5%的破坏载荷）检查调整仪表，开动试验机按规定的速度施加载荷，在破坏载荷40%以内，以一定间隔记录载荷和相应的挠度值，有自动记录装置时，可连续加载。4.10在试样中间的三分之一跨距(L)以外破坏的应予作废，另取试样补充，若同批有效试样不足5个时，应重作试验。5计算5.1弯曲强度或弯曲应力按式(1)计算：3PL0=2bh式中：c一弯曲强度或弯曲应力，MPa:P一破坏载荷或最大载荷或定挠度（挠度等于试样厚度的1.5倍）时的载荷，N;L一跨距，mm:6-试样宽度，mm:h一试样厚度，mm。2
