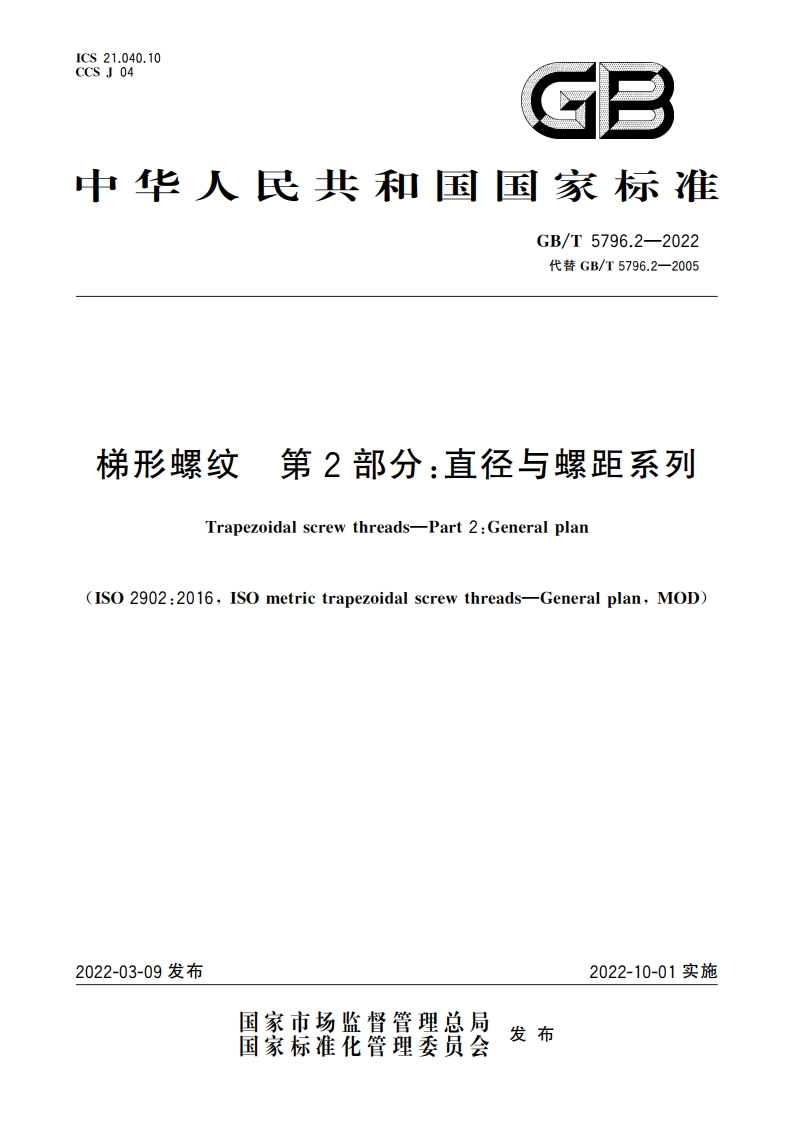

梯形螺纹 第2部分：直径与螺距系列 GBT 5796.2-2022.pdf

GB/T5796.2-2022梯形螺纹第2部分：直径与螺距系列1范围本文件规定了梯形螺纹的直径与螺距组合系列，其牙型符合GB/T5796.1的规定。本文件主要适用于机械传动螺纹，也可能用于紧固螺纹。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T14791螺纹术语(GB/T14791一2013，IS05408:2009,IDT)3术语和定义GB/T14791界定的术语和定义适用于本文件。4直径与螺距系列及其选择梯形螺纹的公称直径与螺距组合系列应符合表1的规定。表1中，优先选用第1系列直径；其次选用第2系列直径：最后才选用第3系列直径。在新产品设计中，不应选用第3系列直径。选择与被选直径处于同一行内的螺距，优先选用粗黑框内的螺距。如果需要使用表1被选直径同一一行以外的特殊螺距，宜选用表中为邻近直径所指定的螺距。5标记梯形螺纹标记方法见GB/T5796.4。表1直径与螺距组合系列单位为毫米公称直径(D、)螺距(P)第1第2第3414036322824222018161412109321.5系列系列系列81.591.5101.5
