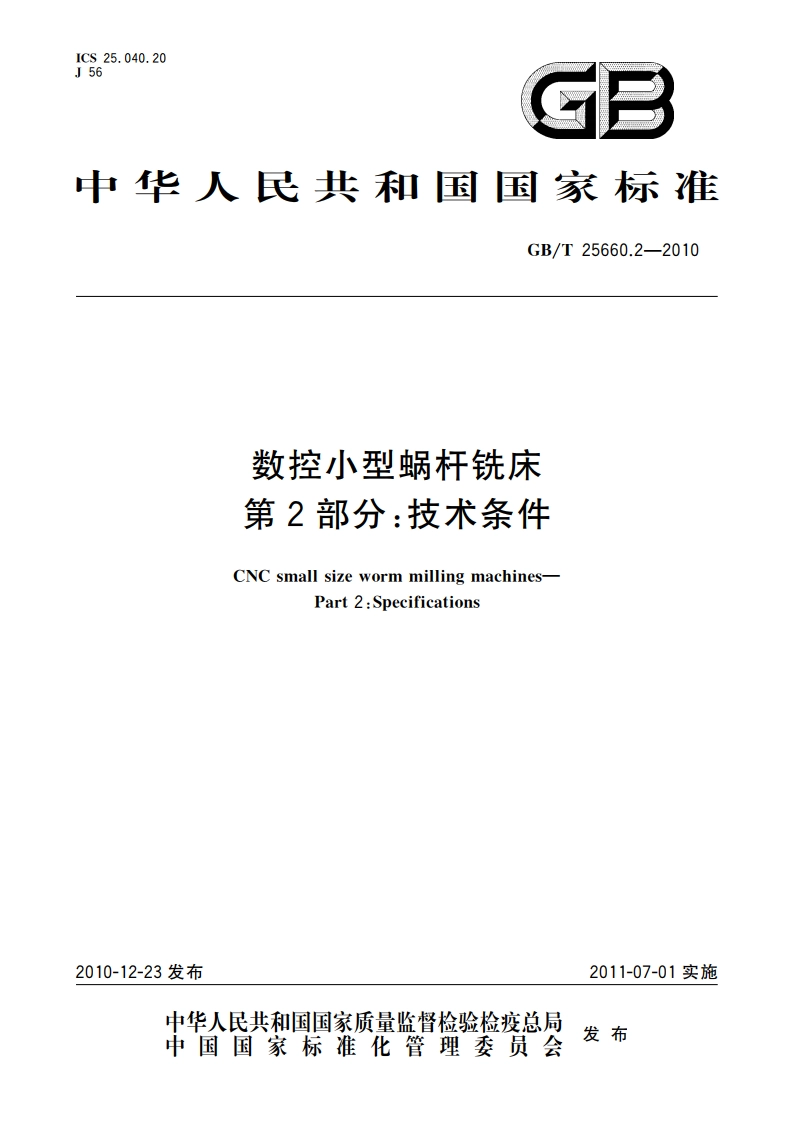

数控小型蜗杆铣床 第2部分：技术条件 GBT 25660.2-2010.pdf

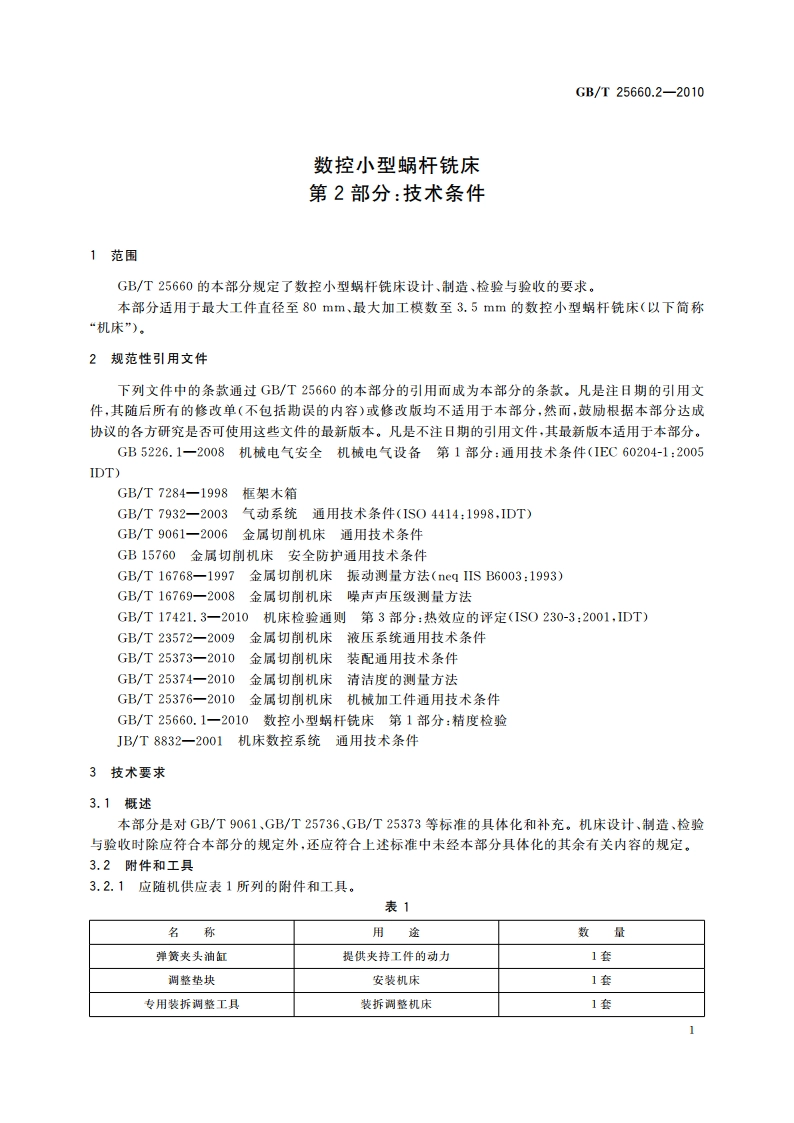

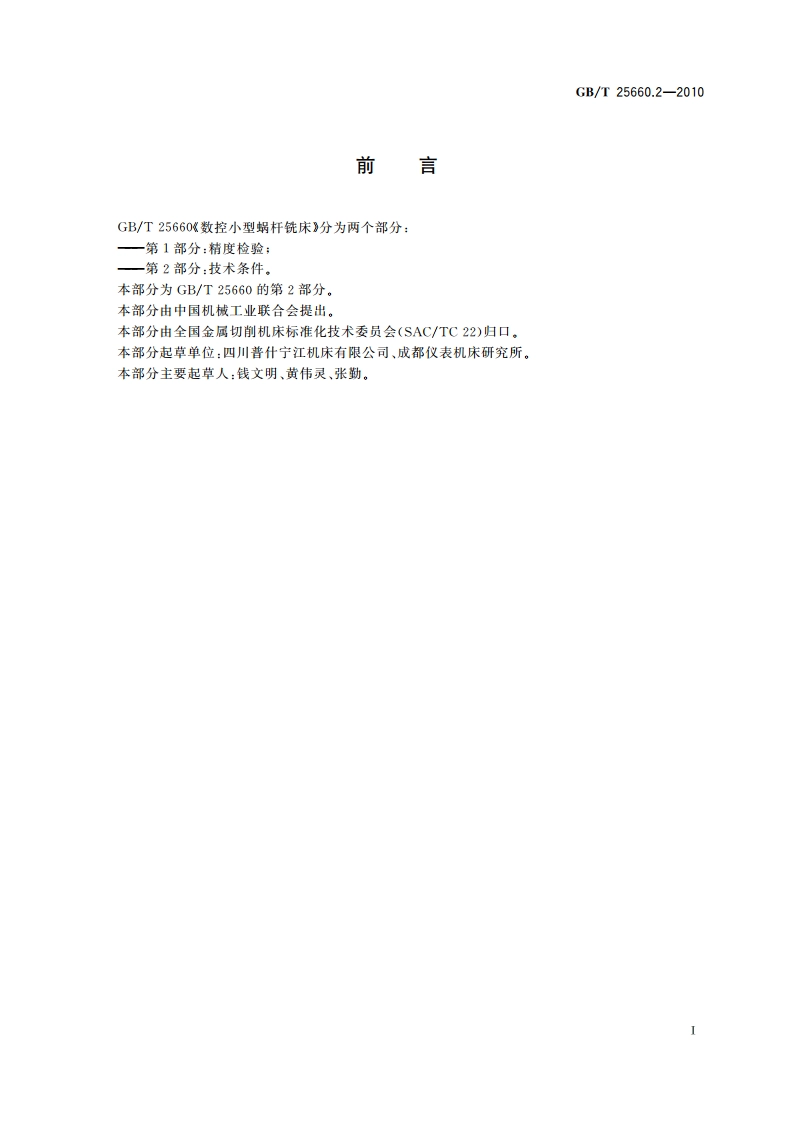

GB/T25660.2-2010前言GB/T25660%数控小型蜗杆铣床？分为两个部分：一第1部分：梢度检验：一第2部分：技术条件。本部分为GB/T25660的第2部分。本部分由中国机械工业联合会提出。本部分由全国金属切削机床标准化技术委员会(SAC/TC22)归口。本部分起草单位：四川普什宁江机床有限公司、成都仪表机床研究所。本部分主要起草人：钱文明、黄伟灵、张勒。GB/T25660.2-2010数控小型蜗杆铣床第2部分：技术条件1范围GB/T25660的本部分规定了数控小型蜗杆铣床设计、制造、检验与验收的要求。本部分适用于最大工件直径至80mm、最大加工模数至3.5m的数控小型蜗杆铣床（以下简称“机床”)。2规范性引用文件下列文件中的条款通过GB/T25660的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件(IEC60204-1:2005IDT)GB/T7284一1998框架木箱GB/T7932一2003气动系统通用技术条件(IS04414:1998,IDT)GB/T9061一2006金属切削机床通用技术条件GB15760金属切削机床安全防护通用技术条件GB/T16768一1997金属切削机床振动测量方法(neqI1SB6003:1993)GB/T16769一2008金属切削机床噪声声压级测量方法GB/T17421.3一2010机床检验通则第3部分：热效应的评定(1S0230-3:2001,IDT)GB/T23572一2009金属切削机床液压系统通用技术条件GB/T25373一2010金属切削机床装配通用技术条件GB/T25374一2010金属切削机床清洁度的测量方法GB/T25376一2010金属切削机床机械加工件通用技术条件GB/T25660.1一2010数控小型蜗杆铣床第1部分：精度检验JB/T8832一2001机床数控系统通用技术条件3技术要求3.1概述本部分是对GB/T9061、GB/T25736、GB/T25373等标准的具体化和补充。机床设计、制造、检险与验收时除应符合本部分的规定外，还应符合上述标准中未经本部分具体化的其余有关内容的规定。3.2附件和工具3.2.1应随机供应表1所列的附件和工具。表1名称用途数量弹簧夹头油缸提供夹持工件的动力1套调整垫块安装机床1套专用装拆调整工具装拆调整机宋1套
