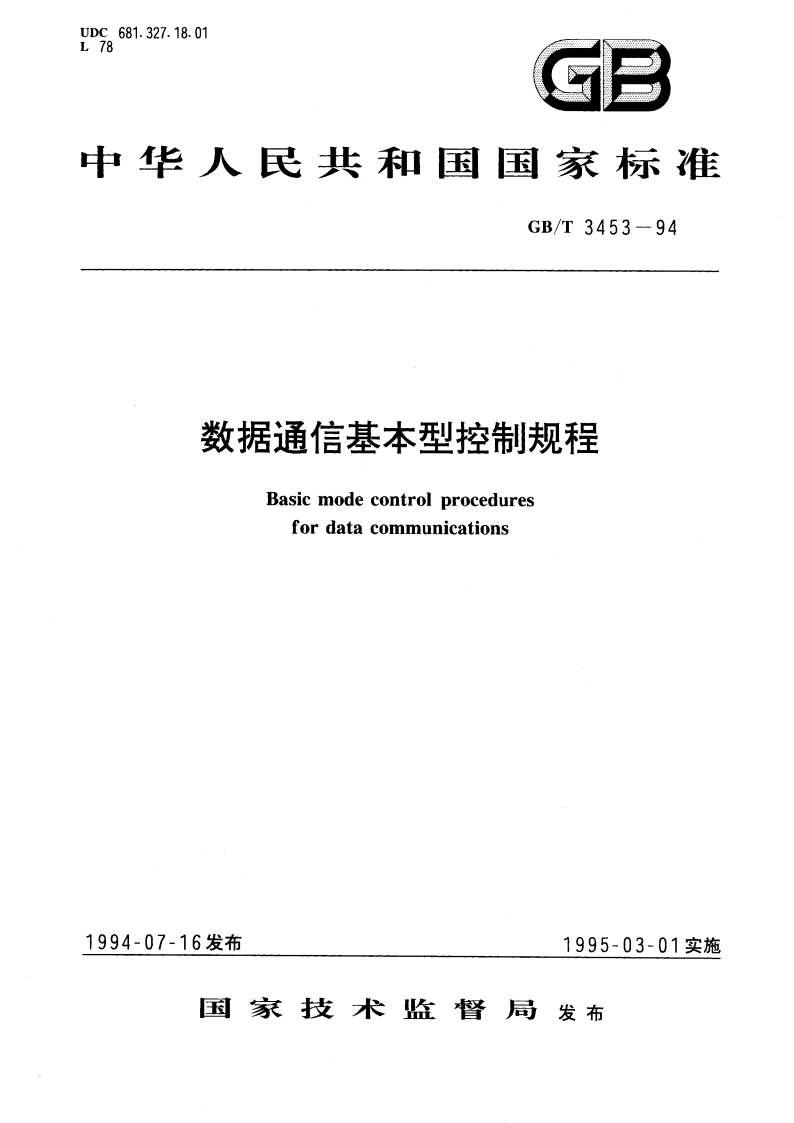

数据通信基本型控制规程 GBT 3453-1994.pdf

GB/T3453-94率决定的一个或二个二进制位间隔时间。一个字符停止单元的末尾，到下一个字符起始单元的开头之间的时间间隔可以任意长，在这段时间里，信号的极性要和停止单元的信号极性相同。2.2.2同步式字符结构图2同步式字符结构在使用七位编码字符时，b1b,是信息位，后随的b,是奇偶检验位。在使用八位编码字符时b,b均为信息位（见图2）。字符最后一位的末尾到下一个字符第一位的开头之间的时间间隔为零，或者是发送设备信号速率决定的单位间隔的整数倍。为了保持字符同步，这个时间间隔应为零或等于字符持续时间间隔的整数倍。2.2.3字符的奇偶检验位在七位工作时，每个字符都附加一个字符奇偶检验位b。奇偶检验位的选择见6.1条。2.2.4字符中位的传送顺序在串行工作的起止式异步数据传输系统中，使用七位编码时，首先发送起始位，然后是由低位到高位顺序地发送字符的信息位（从b1到b,),接着发送奇偶检验位b,最后发送1或2个停止位：在使用八位编码时，首先发送起始位，然后由低位到高位顺序地发送字符的信息位(b,b),最后发送1或2个停止位。在串行工作的同步数据传输系统中，使用七位编码时，首先由低位到高位顺序地发送字符信息位(b,到b,),最后发送奇偶检验位b;使用八位编码时，由低位到高位顺序地发送字符的信息位(b,b,)。3传输控制字符3.1传输控制字符的定义在本标准中，使用GB1988给出的十个传输控制字符(TC1TC10)来完成传输控制功能。其定义如下：SOH一标题开始(TC1)用作信息文电标题的第一个字符，表示标题开始的传输控制字符。STX一正文开始(TC2)用作引出正文并且结束标题的传输控制字符。ETX一正文结束(TC3)用作结束一个正文的传输控制字符。EOT一传输结束(TC4)用作表示一个或多个正文传输结束的传输控制字符。ENQ询问(TC5)用作请求远程站给出应答的传输控制字符。ACK一确认(TC6)接收站发给发送站作为肯定应答的传输控制字符。DLE一数据链转义(TC7)改变有限个后随字符含义的传输控制字符。它仅用于扩充数据传输控制功能，在DLE序列中，后随字符只能使用图形字符和传输控制字符（见3.2条）。3
