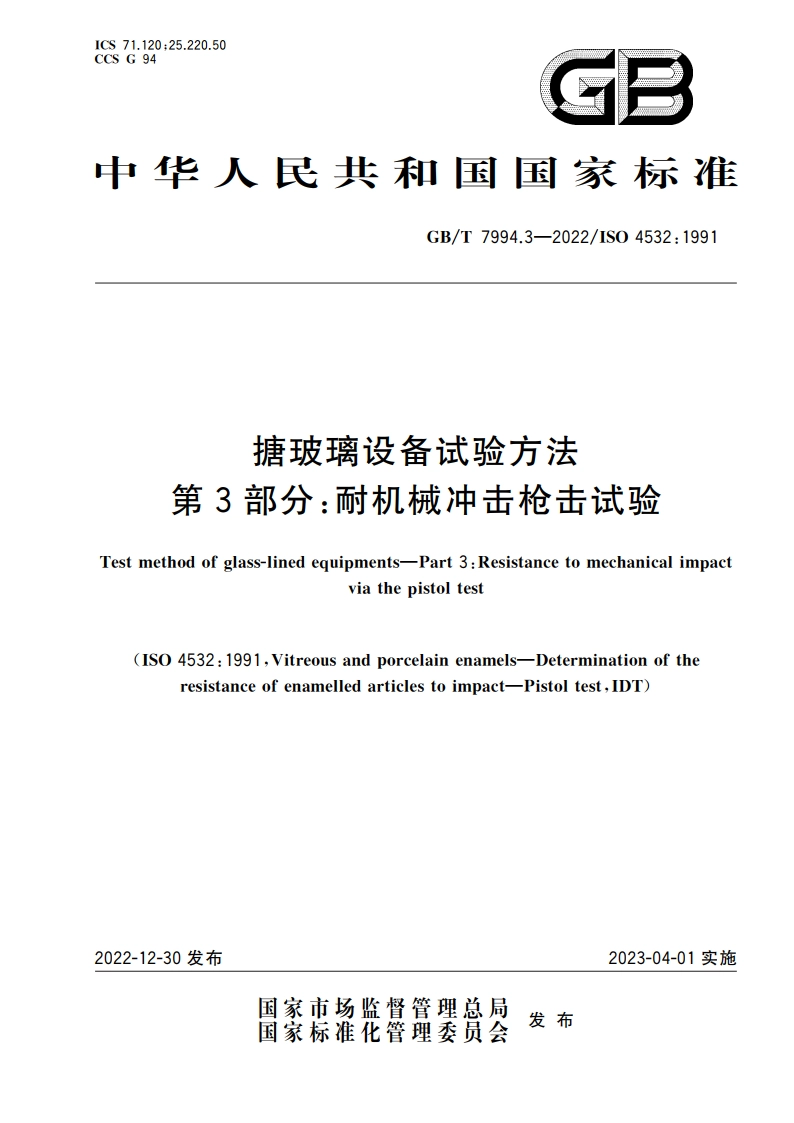

1CS71.120:25.220.50CCS G 94中华人民共和国国家标准GB/T7994.3-2022/1S04532:1991搪玻璃设备试验方法第3部分：耐机械冲击枪击试验Test method of glass-lined equipments-Part 3:Resistance to mechanical impactvia the pistol test(ISO 4532:1991,Vitreous and porcelain enamels-Determination of theresistance of enamelled articles to impact-Pistol test,IDT)2022-12-30发布2023-04-01实施国家市场监督管理兽局发布国家标准化管理委员会GB/T7994.3-2022/1S04532:1991塘玻璃设备试验方法第3部分：耐机械冲击枪击试验1范围本文件描述了逝玻璃设备塘玻璃层耐机械冲击性能的试验方法。本文件适用于塘玻璃设备制造厂的质量控制检测。注：本文件规定的试验方法不适用于测定塘玻璃层的附着性能。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。1SO2746:1973排瓷和瓷釉在高腐蚀条件下使用的抽瓷制品高电压试验(Vitreous andporcelain enamels-Enamelled articles for service under highly corrosive conditions-High voltagetest)3术语和定义本文件没有需要界定的术语和定义。4原理弹簧枪的冲击杆与弹簧连动，通过调节弹簧装置的弹簧力，使冲击杆的球形端头冲击搪玻璃试样搪玻璃层，评价冲击点的耐机械冲击性能。冲击杆施加给塘玻璃层的造成可见冲击破坏的载荷值，与塘玻璃设备搪玻璃层耐机诚冲击的敏感度成反比。5装置试验装置结构型式图见图1，为一个弹簧枪，带有一个冲击杆，冲击杆与试样接触的一端为直径5mm的球形头，弹簧与冲击杆连动，弹簧的自由长度为100，冲击杆通过被压缩的弹簧释放的力对被测搪玻璃设备搪玻璃层施加冲击力。弹簧弹力的大小能通过螺纹调节套筒在0N90N范围内连续调节。注：由于弹簧力与其压缩量非线性比例的原因，试验装置外部的牛顿-亮米刻度仅作为参考示值，实际值与示值会存在误差。弹簧放在一个钢管内，其弹簧常量为20N/cm士0.5N/cm。弹黄被压缩后，由定位销固定，冲击时，扳动释放器（移出定位销）释放弹簧。试验时，为了使冲击杆垂直冲击试样表面，可在冲击器前湍固定一个三脚支架。对于凹形的试样，冲击器的前端呈凸形。对于小半径的试样，神击器应配有十字槽。在试验装置的测量范围内，读数误差应不大于3%。
