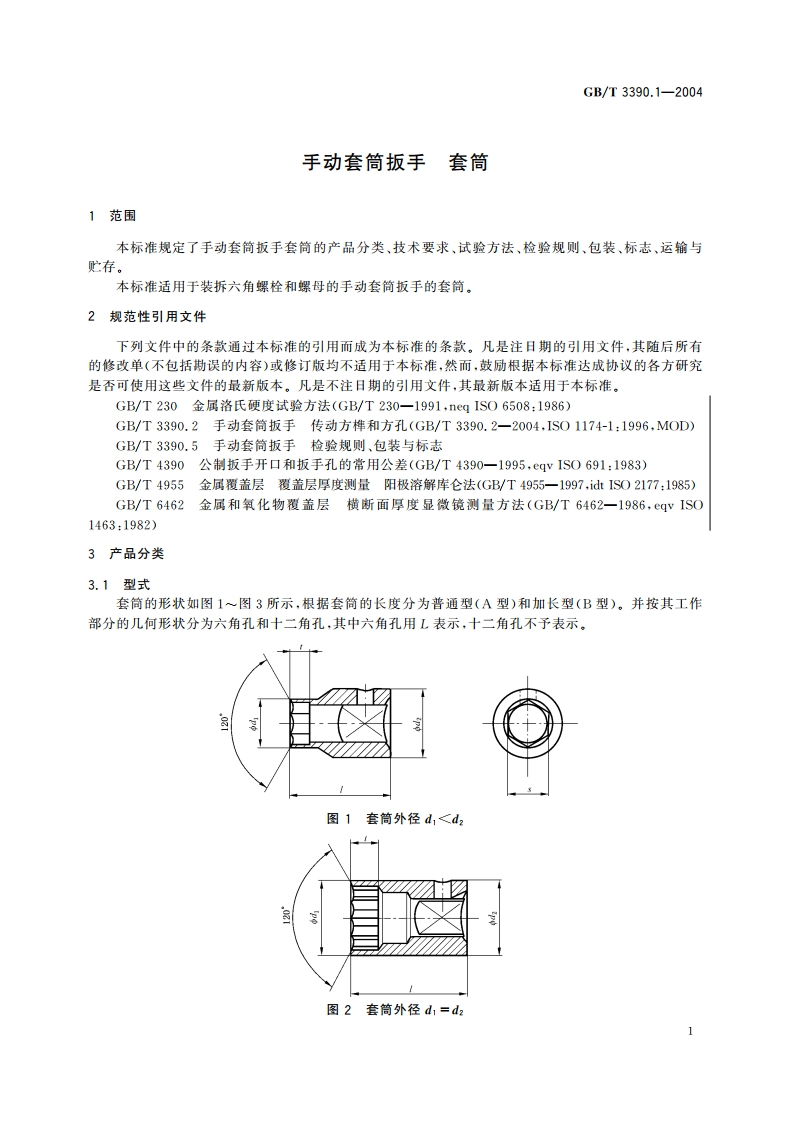

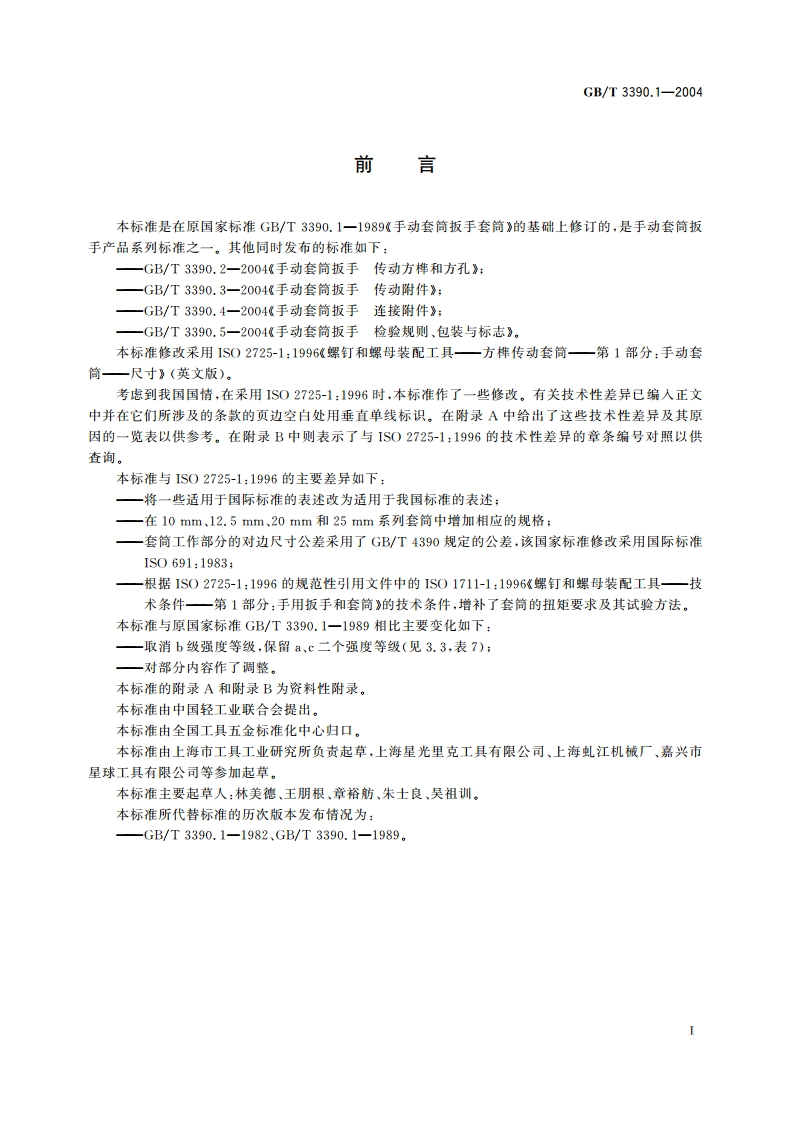

GB/T3390.1-2004手动套筒扳手套筒1范围本标准规定了手动套简扳手套简的产品分类、技术要求、试验方法、检验规则、包装、标志、运输与贮存。本标准适用于装拆六角螺栓和螺母的手动套筒扳手的套筒。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其量新版本适用于本标准。GB/T230金属洛氏硬度试验方法(GB/T230一1991，neq1S06508:1986)GB/T3390.2手动套筒扳手传动方榫和方孔(GB/T3390.2一2004，IS01174-1:1996,MOD)GB/T3390.5手动套筒扳手检验规则、包装与标志GB/T4390公制扳手开口和扳手孔的常用公差(GB/T4390-1995,eqv IS0691:1983)GB/T4955金属覆盖层覆盖层厚度测量阳极溶解库仑法(GB/T4955-一1997，idt1S02177:1985)GB/T6462金属和氧化物覆盖层横断面厚度显微镜测量方法(GB/T6462一1986，qv ISO1463:1982)3产品分类3.1型式套筒的形状如图1图3所示，根据套筒的长度分为普通型(A型)和加长型(B型)。并按其工作部分的几何形状分为六角孔和十二角孔，其中六角孔用L表示，十二角孔不予表示。图1套筒外径d1d2图2套筒外径d1=d2
