搪瓷耐热性测试方法 GBT 11418-1989.pdf

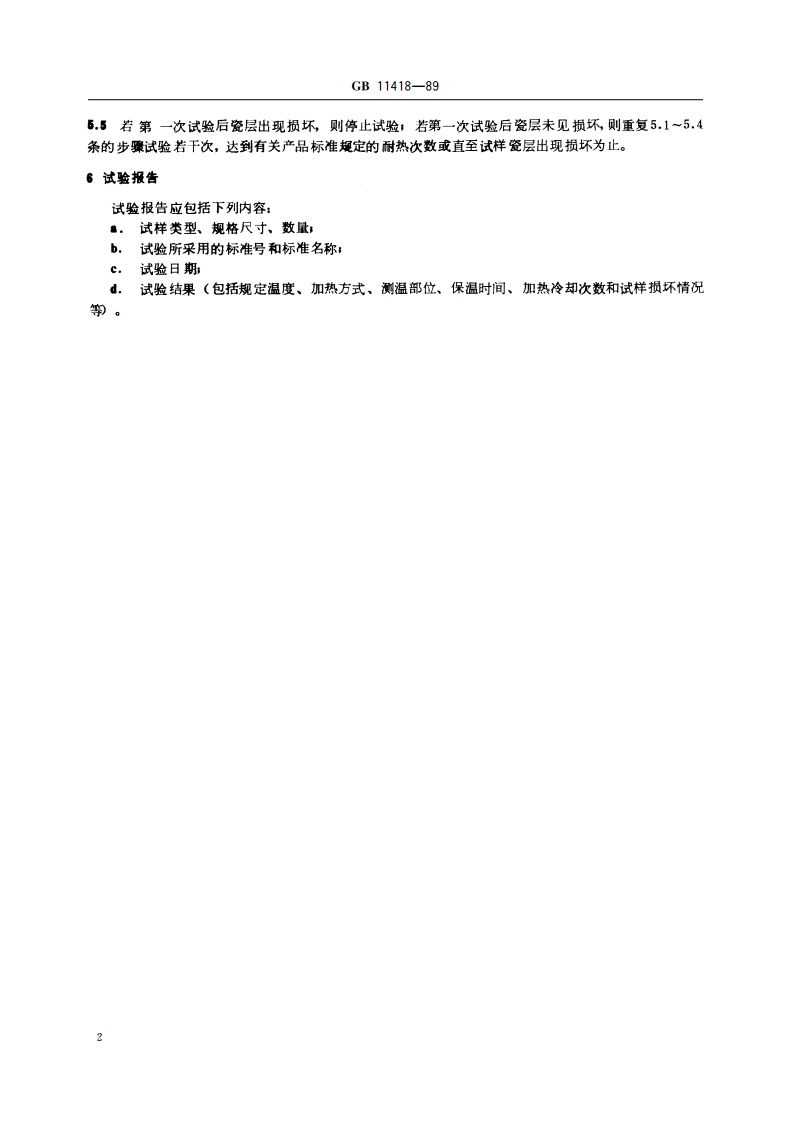

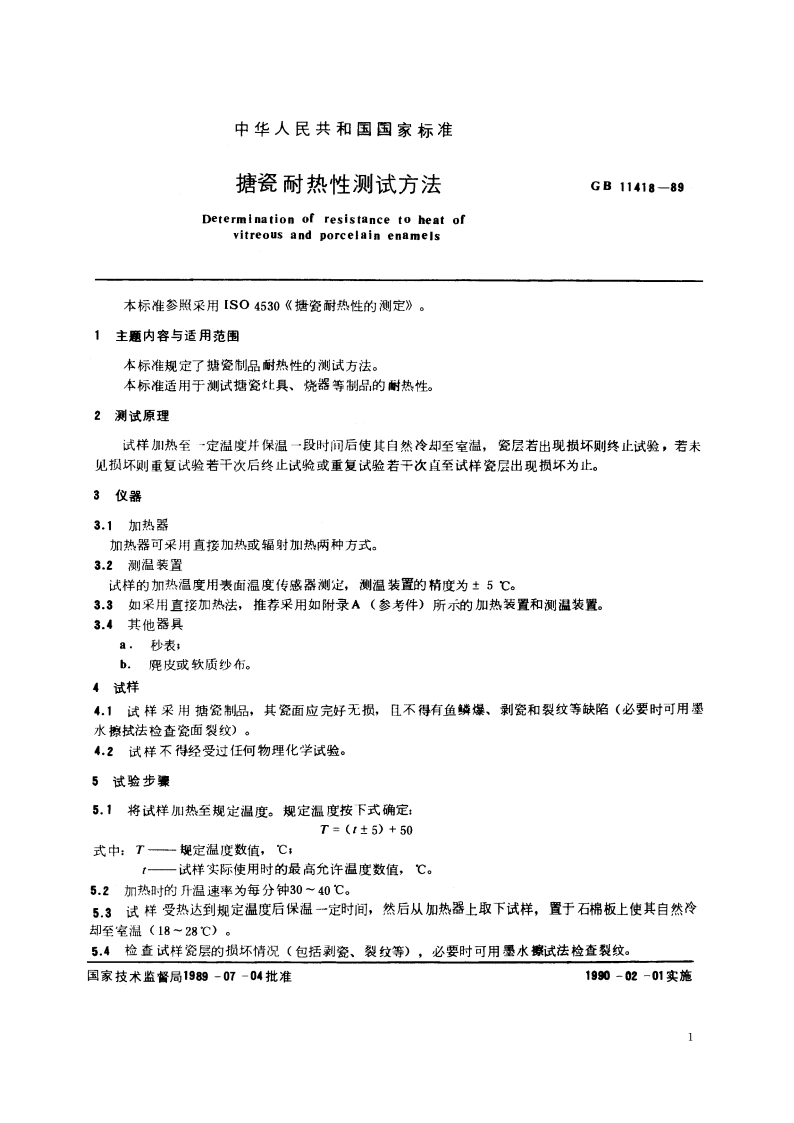

GB11418-89附录A直接加热装置和测温装置(参考件)A1加热器直接加热器采用一定直径和功率的电热炉，电热炉上配有导热性能良好的导热板，导热板上铺垫一层粒度为0.1一0.125mm的铜顺粒。A2测温装置A2.1试样的加热温度采用表面温度传感器和温度显示器测定。A2.2温度传感器温度传感器由四只端面铂电阻串并联组成，的电阻串并联结构如图A1所示：图A1R、R:、R,、R,一湘面白电阻：A、B一温度传感落输出A2.2.1温度传感器输出端A、B同温度显示器输人端的连接应采用三线制，以减少连接导线电肌对测试的彩响。A2.2.2端面铂电阻的技术参数应符合表A1的规定。表A1级Row(100)适用范围，热响应好，s1001.38505000.5注：Rm为铂电阻在0C时的屯阻值：W（100)为铂屯阻在10C时的电阳值与在0时的电阻值之比。A2,3湿度显示器温度显示器采用数字温度仪，其技术性能成同A2.2条规定的温度传越器的技术参数相匹配，其精度为1。附加说明：本标准由中华人民共和国轻工业部提出。本标准由中国玻璃糖瓷工业标准化中心站归口。本标准由轻工业部玻瑞糖瓷工业科学研究所负贵起草。本标准主婴起草人叶基隆、邱浅雪、周明澄。3
