搪玻璃设备试验方法 第1部分：水压试验 GBT 7994.1-2014.pdf

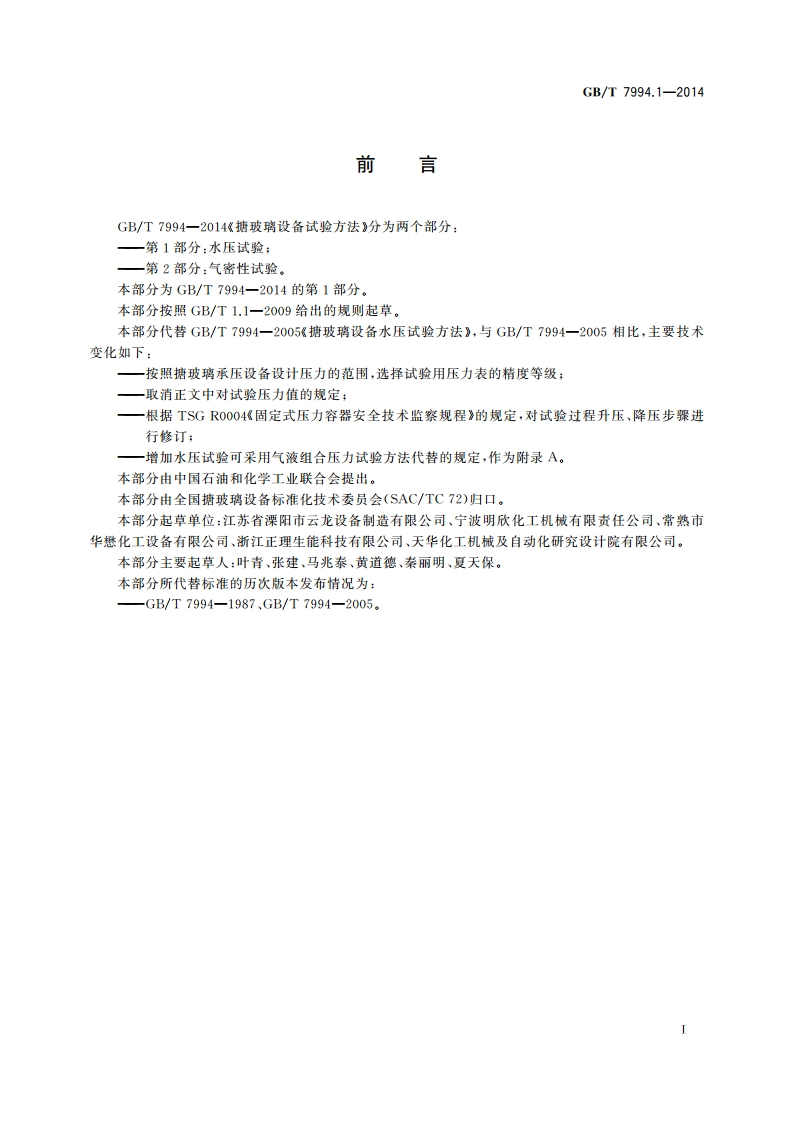

GB/T7994.1-2014前言GB/T7994一2014搪玻璃设备试验方法分为两个部分：一第1部分：水压试验：一第2部分：气密性试验。本部分为GB/T7994一2014的第1部分。本部分按照GB/T1.1一2009给出的规则起草。本部分代替GB/T7994一2005塘玻璃设备水压试验方法，与GB/T7994一2005相比，主要技术变化如下：一按照塘玻璃承压设备设计压力的范围，选择试验用压力表的精度等级：一取消正文中对试验压力值的规定；根据TSGR0004固定式压力容器安全技术监察规程的规定，对试验过程升压、降压步骤进行修订：一增加水压试验可采用气液组合压力试验方法代替的规定，作为附录A。本部分由中国石油和化学工业联合会提出。本部分由全国塘玻璃设备标准化技术委员会(SAC/TC72)归口。本部分起草单位：江苏省溧阳市云龙设备制造有限公司、宁波明欣化工机械有限责任公司、常熟市华懋化工设备有限公司、浙江正理生能科技有限公司、天华化工机械及自动化研究设计院有限公司。本部分主要起草人：叶青、张建、马兆泰、黄道德、秦丽明、夏天保。本部分所代替标准的历次版本发布情况为：GB/T7994一1987、GB/T7994-2005。GB/T7994.1-2014附录A(规范性附录)气液组合压力试验方法A,1塘玻璃承压设备的气液组合压力试验，应先注入部分液体，然后注入气体进行试验。A2试验用液体应符合3.4的规定，试验用气体应为干燥洁净的空气、氨气或其他惰性气体。A3气液组合压力试验的温度按3.4规定。A4气液组合压力试验应有安全措施，试验单位的安全管理部门应当派人进行现场监督。A.5气液组合试验的试验压力按式(A1)计算。p.=1.1po/o(A1）式中：p,一耐压试验压力，单位为兆帕(MPa):p一搪玻璃设备的设计压力或设备铭牌上的最高允许工作压力，单位为兆帕(MPa):一试验温度下材料的许用应力，单位为兆帕(MPa)一设计温度下材料的许用应力，单位为兆帕(MPa)。A.6试验时应先缓慢升压至规定试验压力的10%，保压5mi,并且对所有焊接接头和连接部位进行初次检查：确认无泄漏后，再继续升压至规定试验压力的50%：如检查无异常现象后，按试验压力的10%逐级升压，直至试验压力，保压10mi;然后降至设计压力，保压足够时间进行检查，检查期间压力应保持不变。A7气液组合压力试验的过程中应保持容器外壁干燥，经检查无液体泄漏后，再以肥皂液或其他检漏液检查，应无漏气，无异常声响，无可见的变形。A8采用气液组合压力试验的搪玻璃设备，其A类和B类焊接接头应进行全部射线或超声检测，射线检则合格级别按JB/T4730.2中级，超声检测合格级别按JB/T47303中I级。
