手动套筒扳手
传动方榫和方孔
GBT
3390.2-2004
手动
套筒
扳手
传动
3390.2
2004

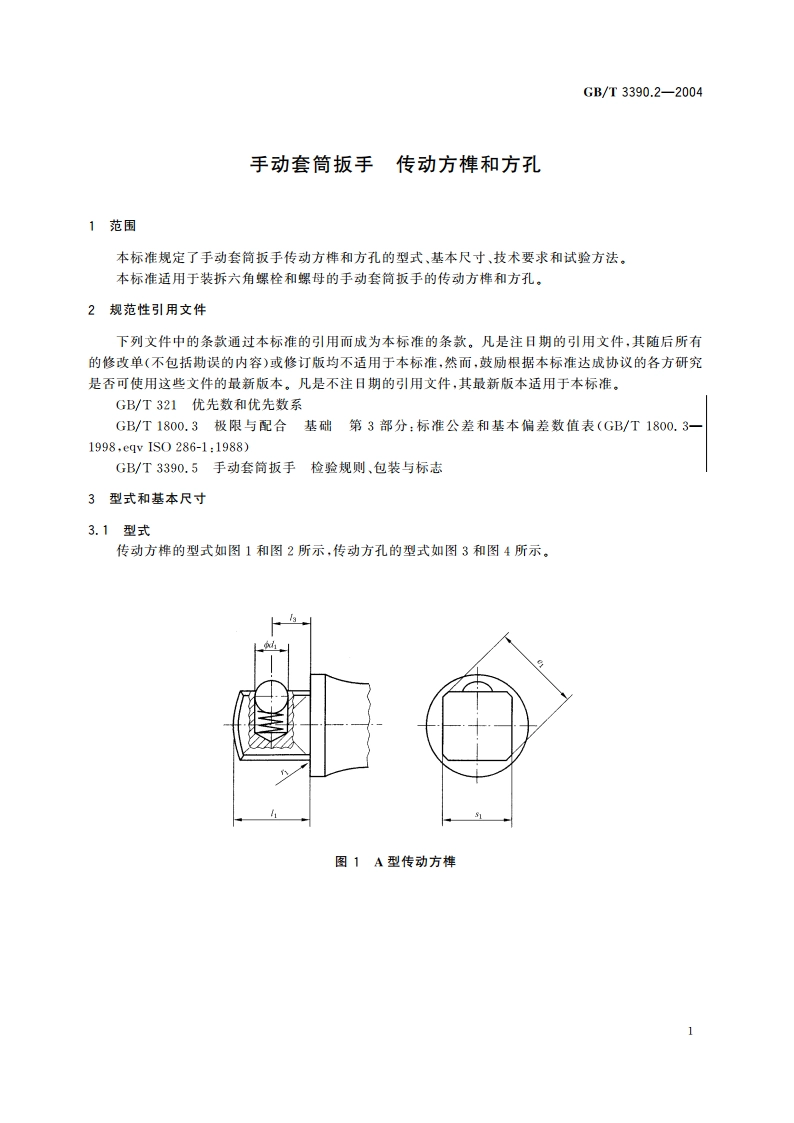

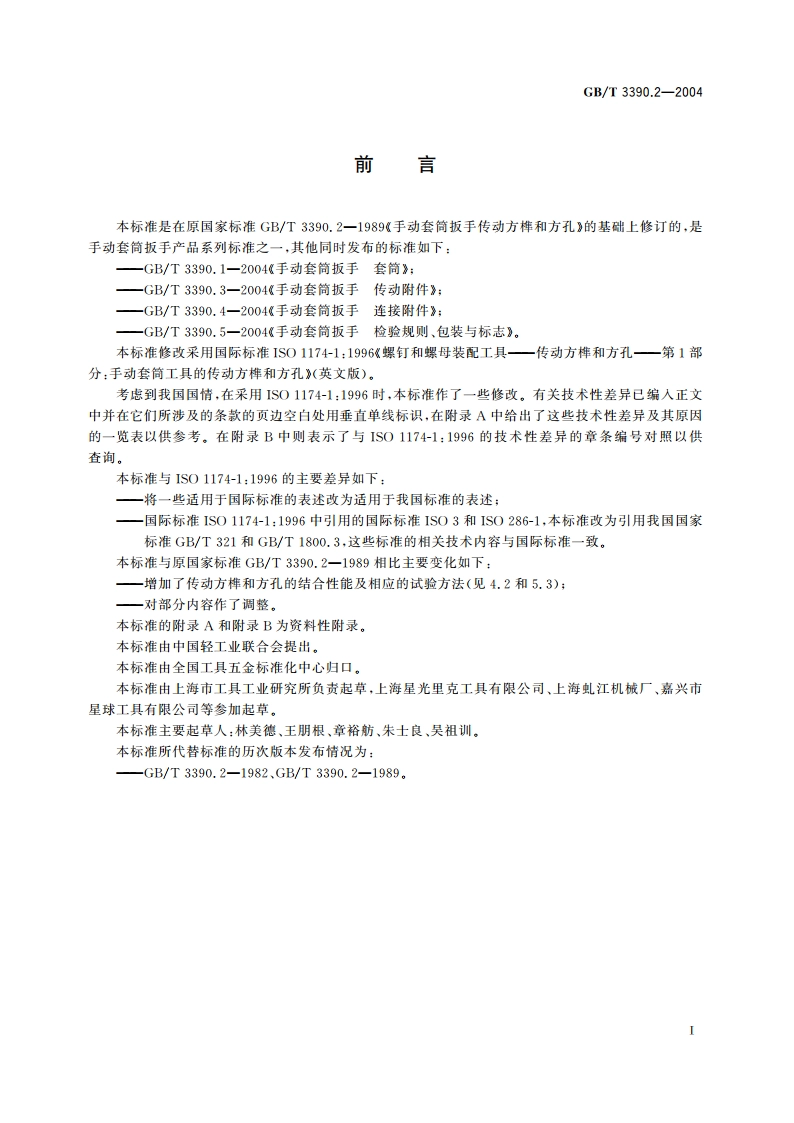

GB/T3390.2-2004手动套筒扳手传动方榫和方孔1范围本标淮规定了手动套筒扳手传动方榫和方孔的型式、基本尺寸、技术要求和试验方法。本标准适用于装拆六角螺栓和螺母的手动套筒扳手的传动方榫和方孔。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T321优先数和优先数系GB/T1800.3极限与配合基础第3部分:标准公差和基本偏差数值表(GB/T1800.3一1998,eqv IS0286-1:1988)GB/T3390.5手动套简扳手检验规则、包装与标志3型式和基本尺寸3.1型式传动方榫的型式如图1和图2所示,传动方孔的型式如图3和图4所示。图1A型传动方榫GB/T3390.2-20043.2系列传动方榫和方孔的对边尺寸按GB/T321规定,R10系列分为6.3mm、10mm、12.5mm、20mm和25mm五个系列,其代号分别为6.3、10、12.5、20和25。3.3基本尺寸传动方榫和方孔的基本尺寸按表1和表2的规定。表1传动方榫尺寸(A型和B型)单位为毫米1ddr型式系列maxminmaxmaxminmax基本尺寸公差maxA(B)6.36.356.2638.48.07.50.20.5A(B)109.539.4452.612.712.2115.50.20.6A(B)12.512.7012.596316.916.315.580.30.8B(A)2019.0518.9274.325.424.42310.20.31.2B(A)2525.4025.2734.032.428150.31.6注1:传动方榫对边尺寸的最大尺寸和最小尺寸是根据GB/T1800.3规定的1T11级公差数值算出的。注2:不推荐B型和C型配合使用。带括号的型式应逝免采用.表2传动方孔尺寸(C型和D型)单位为毫米32型式dl系列nhmaxminminminmin基本尺寸公差C、D6.36.636.412.58.58士0.2CD109.809.5812.911.55.5士0.2C(D)12.513.0312.7617.116土0.33D(C)2019.4419.11625.62410.2土0.343.5D(C)2525.7925.466.534.42915土0.364注1:传动方孔对边尺寸的最大尺寸和最小尺寸是根据GB/T1800.3规定的1T13级公差数值算出的,注2:不推荐B型和C型配合使用。8带括号的型式应逝免采用.3.4标记示例传动方榫和方孔的标记由名称、型式、系列代号和标准编号组成。例1.系列为12.5的A型传动方榫标记为:传动方榫A12.5GB/T3390.2例2.系列为12.5的C型传动方孔标记为:传动方孔C12.5GB/T3390.24技术要求4.1表面粗糙度传动方榫和方孔表面粗糙度的R.值不得大于25m。4.2结合性能传动方榫应能可靠的与传动方孔结合,连接和脱卸应方便,传动方榫的钢珠或钢销不得脱落。
