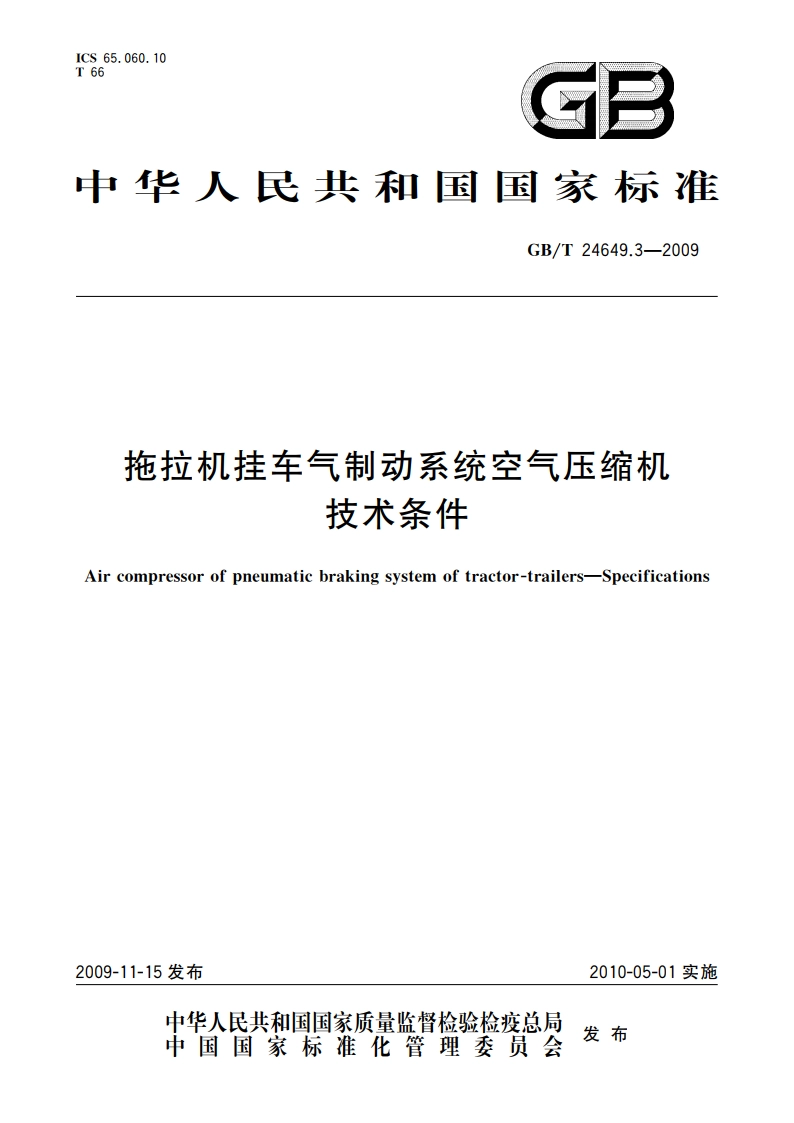

拖拉机挂车气制动系统空气压缩机 技术条件 GBT 24649.3-2009.pdf

GB/T24649.3-2009a)型号：b)缸数；c)气缸直径，mm;d)活塞行程，mm:e)实际容积流量（额定排气量），m3/min(/min);D额定排气压力，kPa:g)最高排气压力，kPa:h)标定转速，r/min;i)行程容积，mL(m3):j标定轴功率，kW；k)容积比能（比功），kW/(m3/min):1)容积效率，%：m)气密性，kPa/min:n)机油耗量，gh:o)窜机油量，g/h:p)机油牌号，按GB11122或GB12691:q)外形尺寸（长宽高），mm:r)质量，kg。4.4空气压缩机的性能参数应符合表2的要求。表2额定行程容积/mL性能参数7070180排气量/(m2/min)大于或等于额定排气量轴功率/kW小于或等于标定轴功率最高排气压力与额定排气压力的比值1.1容积比能（比功率）/kW/(m/min)109.5排气温度（当轴转速2000r/min时）/C200容积效率/%5053馆机油量/(g/h)0.5气密性/(kPa/min)30漏油、漏气一处紧固后无渗漏机油耗量/(gh)1.5a)轴功常不得增大至试验前的105%以上：1o0h强化试验b)排气量不得下降至试验前的93%以下涂漆质量应符合JB/T5673-1991防锈自交货之日起12个月内不得有锈蚀现象注：如强化试验后排气量增大时，其轴功率可按比例相应增加，但判为合格。4.5空气压缩机曲轴箱润滑油储存量至少应保证空气压缩机在标定工况不补充润滑油的情况下能连续运转48h,4.6空气压缩机应在拖拉机纵向倾斜30、横向倾斜15条件下正常工作，2GB/T24649.3-20094.7空气压缩机应配有空气滤清器。4.8空气压缩机为压力润滑时，油泵压力应不低于100kP.4.9气路、油路、水路的连接部位应密封、无泄漏。4.10气缸、气缸盖应按照图样和技术文件的规定进行耐压试验。4.11进、排气阀组装成部件后应按照图样和技术文件的规定进行气密性试验。4.12空气压缩机活塞、连杆、带轮重量按图样的规定，其误差允许值根据振动、平衡要求制定。4.13使用寿命在按产品使用说明书规定的使用条件下，空气压缩机零件寿命应符合表3的规定。表3零件名称寿命/h活塞3000阀片（包括舌簧阀片）3000活基环2000曲轴主轴承2000连杆大头村套（轴承）2000连杆小头村套2000阀弹（包括弹簧片）20004.14空气压缩机备件，专用工具应根据需要或与用户协商配备。5试验方法5.1性能试验排气量测量、轴功米测量、容积比能（比功常）和容积效￥按GB/T3853的规定进行。5.2排气温度浏量当空气压缩机曲轴箱内的润滑油温度小于或等于70、吸气温度为40C、吸气压力为100kPa和终了排气压力为额定排气压力时，测量其实际排气温度。注：空气压缩机转速超过2000r/min时另定，5.3窜机油量检查空气压缩机窜机油量检查应在标定转速和额定排气压力下运转不少于20i,使其机汕温度达到使用说明书中规定值或4080后，在标定转速下空载运行30min,距排气管口50mm处，用标准滤纸收集随气排出的油量1h,然后将此滤纸放入105+：C烘箱内烘干1h,在百分之一克天平上称重并计算出窜机油量。5.4机油耗量测量空气压缩机机油耗量应在标定转速和额定排气压力下运转不少于20，使其机油温度达到使用说明书中规定值或40C80后卸压停车，放油10m,然后加入经称重的机油至油尺规定范围内，在标定转速和额定排气压力下，连续运转48（排气压力变化不大于士1%）后停车，再与上述相同的机油温度下以同样方式放油10mi,以加入和放出的机油质量之差计算机油耗量。在整个试验过程中，空气压缩机在试验台架上安装情况应保持不变。5.5最高排气压力测量当空气压缩机曲轴箱内的润滑油温度小于或等于70C、吸气温度为40、吸气压力为100kPa和终了排气温度200时，测量空气压缩机的最高排气压力。5.6气密性测量空气压缩机的气密性试验是往容积为6L的储气筒中充气，当储气筒达到空气压缩机额定排气压3
