微机变压器保护装置通用技术要求 GBT 19262-2003.pdf

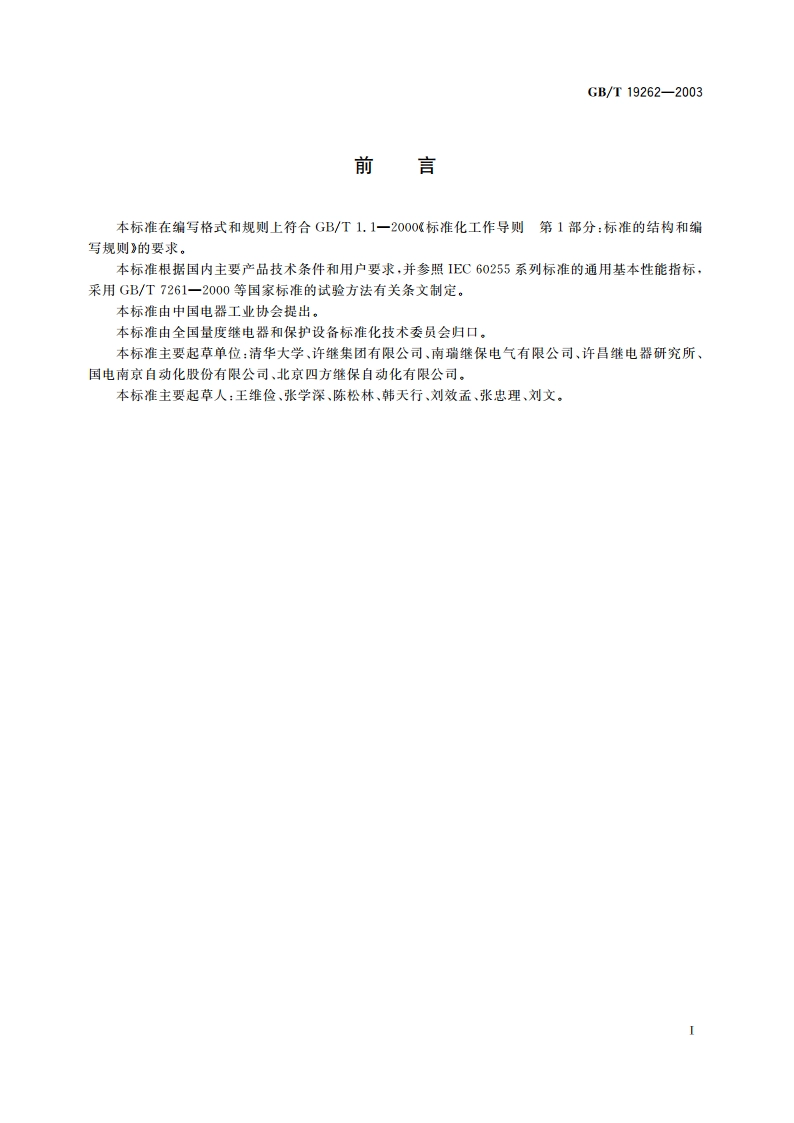

GB/T19262-2003前言本标准在编写格式和规则上符合GB/T1.1一2000标准化工作导则第1部分：标准的结构和编写规则的要求。本标准根据国内主要产品技术条件和用户要求，并参照IE60255系列标准的通用基本性能指标，采用GB/T7261一2000等国家标准的试验方法有关条文制定。本标准由中国电器工业协会提出。本标准由全国量度继电器和保护设各标准化技术委员会归口。本标准主要起草单位：清华大学，许继集团有限公司、南瑞继保电气有限公司、许昌继电器研究所、国电南京自动化股份有限公司、北京四方继保自动化有限公司。本标准主要起草人：王维俭、张学深、陈松林、韩天行、刘效孟、张忠理、刘文，GB/T19262-2003微机变压器保护装置通用技术要求1范围本标准规定了微机电力变压器保护装置（以下简称装置）的分类、技术要求、试验方法、检验规则、包装、运输、贮存、标志、标签，使用说明书、供货的成套性及质量保证。本标准适用于变电站和发电厂的变压器的微机保护装置，并作为该装置设计、制造、试验和使用的依据。对于未酒盖的其他微机变压器保护装置可参照使用。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准，GB/T2887一2000电子计算机场地通用规范GB/T2900.17电工术语电气继电器(GB/T2900.17一1994，qv IEC60050(IEV446)GB/T2900.49电工术语电力系统保护(GB/T2900.49一1994，eqy IEC60050(IEV448)GB/T7261一2000继电器及装置基本试验方法GB/T9361一1988计算机场地安全要求GB/T11287一2000电气继电器第21部分：量度继电器和保护装置的振动、冲击、碰撞和地震试验第1篇：振动试验（正弦）(eqv IEC60255-21-1:1988)GB/T14047一1993量度继电器和保护装置(idt1EC60255-6:1988)GB/T14537一1993量度继电器和保护装置的冲击、碰撞试验(idt IEC60255-21-2:1988)GB/T14598.3一1993电气继电器第五部分：电气继电器的绝缘试验（qv IEC60255-5:1977)GB/T14598.9一2002电气继电器第22-3部分：量度继电器和保护装置的电气骚扰试验辐射电磁场骚扰试验(idt IEC60255-22-3:2000)GB/T14598.10一1996电气继电器第22部分：量度继电器和保护装置的电气千扰试验第4篇：快速瞬变干扰试验(idt IEC60255-22-4:1992)GB/T14598.13一1998量度继电器和保护装置的电气干扰试验第1部分：1MHz脉冲群干扰试验(eqy IEC60255-22-1:1988)GB/T14598.14一1998量度继电器和保护装置的电气干扰试验第2部分：静电放电试验(idt1EC60255-22-2:1996)GB/T14598.16一2002电气继电器第25部分：量度继电器和保护装置的电磁发射试验(id11EC60255-25:2000)GB16836一1997量度继电器和保护装置安全设计的一般要求3术语和定义GB/T2900.17和GB/T2900.49确立的术语和定义适用于本标准，4装置的分类及命名由产品标准规定。GB/T19262-20035技术要求5.1额定参数a)交流电流5A、1A:b)交流电压100V、100/W5V:c)频*50Hz。5.2影响量和影响因素的标准基准值影响量和影响因素的标准基准值及试验偏差见表1。表1影响量和影响因素的标准基准值和试验偏差影响量或影响因素基淮条件试脸偏差环境湖度20C2C大气压力86 kPa106 kPa一相对湿度45%75%见脚注”工作位置垂直安装于与地平面垂直的立面任一方向2外磁场感应强度零任一方向不大于0.5mT频率额定值土0.5%交流电源波形正弦琦变因数2%d直流中的交流分量零量度继电器6%暂态为蜂值的5%交流中的直流分量零稳态为峰值的2%各电压（线电压或相电压）值相等平均值的1%各相（对中性点）电压之间的相角相等2电角平衡多相电源各相电流相等平均值的1%各相电流与其对应的相（对中性点）相等2电角电压之间夹角“在试险期间当温度变化时，只要不出现凝露，此湿度范固可以超过，b如果继电器的性能与频率无关，试脸允差可以大些。当继电器性能与频率关系大并要求高的准确度时，可由产品标准规定较小的试验允差，。如果性能与波形关系很大，可由产品标准规定较小的试脸允差，d畸变因数：从非正弦周期量中诚去基波所得的谐波含量的有效值与非正弦量的有效值之间的比值，它通指用百分比表示，e直流中的交流分量定义为.，-U1O0式中：U一最大瞬时电压：Un一最小瞬时电压：Um一直流分量电压，在某些情况下，经制造厂和用户协商，可以要求较小的试验允差。5.3影响量和影响因素的标称范围的标准极限值5.3.1环境温度的标称范围环境温度从下列数值中选取：
