微型导热管 GBT 40677-2021.pdf

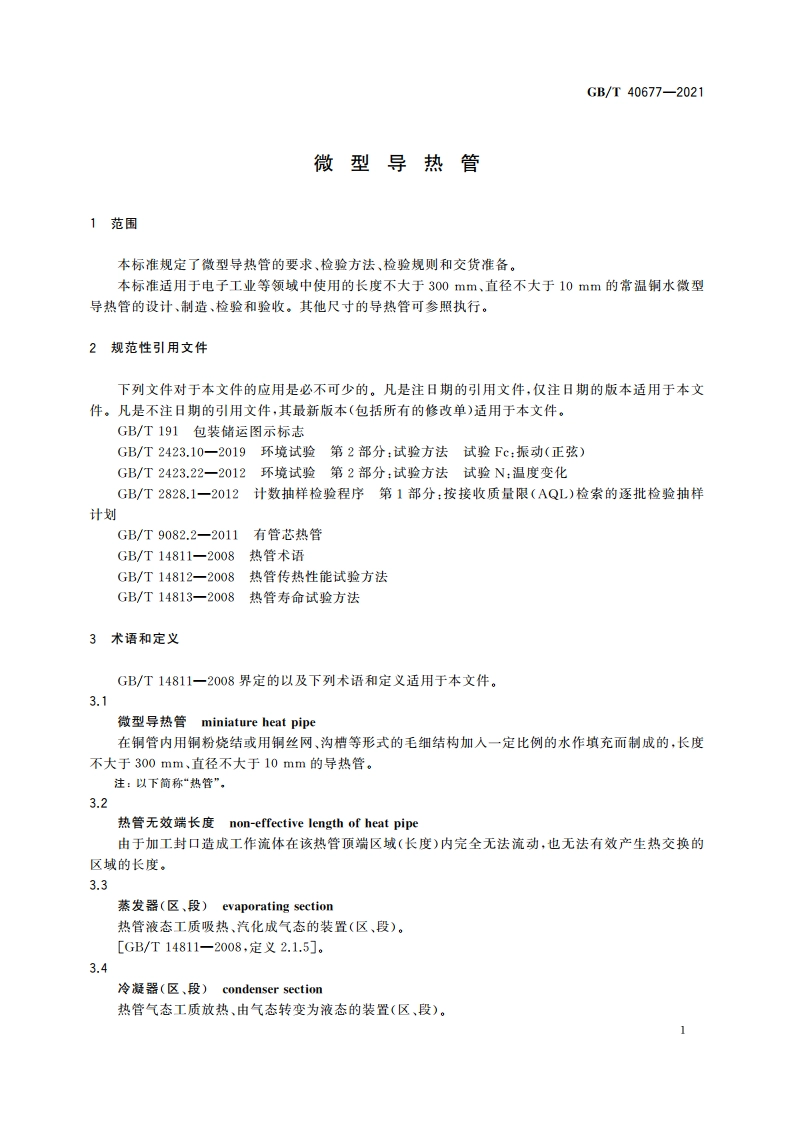

GB/T40677-2021微型导热管1范围本标准规定了微型导热管的要求、检验方法、检验规则和交货准备。本标准适用于电子工业等领域中使用的长度不大于300mm、直径不大于10mm的常温铜水微型导热管的设计、制造、检验和验收。其他尺寸的导热管可参照执行。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T2423.10一2019环境试验第2部分：试验方法试验Fc:振动（正弦）GB/T2423.22一2012环境试验第2部分：试验方法试验N:温度变化GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB/T9082.2一2011有管芯热管GB/T14811一2008热管术语GB/T14812一2008热管传热性能试验方法GB/T14813一2008热管寿命试验方法3术语和定义GB/T14811一2008界定的以及下列术语和定义适用于本文件。3.1微型导热管miniature heat pipe在铜管内用铜粉烧结或用铜丝网、沟槽等形式的毛细结构加人一定比例的水作填充而制成的，长度不大于300mm、直径不大于10mm的导热管。注：以下简称“热管”，3.2热管无效端长度non-effective length of heat pipe由于加工封口造成工作流体在该热管顶端区域（长度）内完全无法流动，也无法有效产生热交换的区域的长度。3.3蒸发器（区、段）evaporating section热管液态工质吸热、汽化成气态的装置（区、段）。GB/T14811-2008,定义2.1.5。3.4冷凝器（区、段）condenser section热管气态工质放热、由气态转变为液态的装置（区、段）。1
