微孔功能薄膜 孔隙率测定方法 十六烷吸收法 GBT 33052-2016.pdf

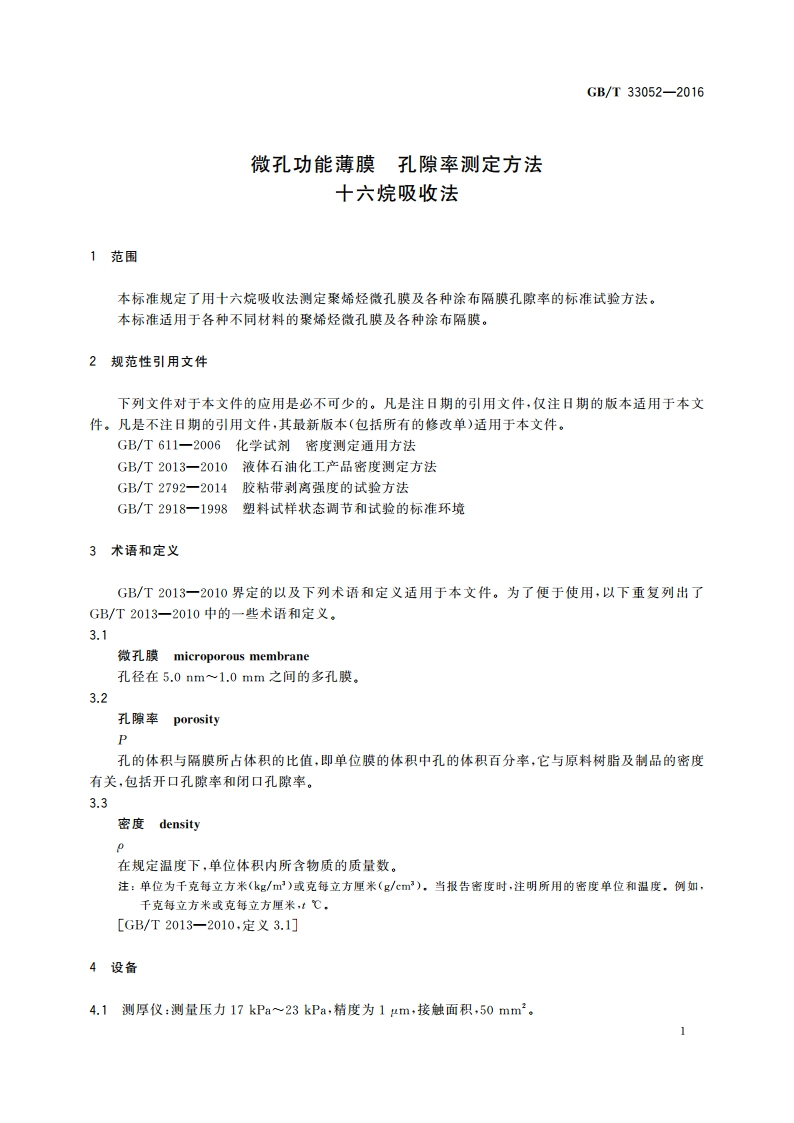

GB/T3305220164.2电子天平：精度0.0001g。4.3卡尺：精度0.02mm,4.4加盖称量瓶。4.5吸油纸。4.6压辊：2000g士50g,压辊装置应符合GB/T2792一2014的规定。5试样5.1每种被测微孔膜至少做三个平行试样，除非另有规定或用户另有商定。5.2在试样制备和测量前，试样按GB/T2918一1998规定标准环境状态调节至少24h。5.3试样的尺寸：宽度不小于5cm,长度不小于10cm。6试验环境按GB/T2918一1998第5章规定，试验环境为2级标准环境(23/50)：温度(252)和相对湿度(5010)%.7试验步骤7.1根据GB/T611一2006测定十六烷的密度，记为p。7.2栽切样片：首先将待测样片裁切成长度不小于10cm、宽度不小于5cm的样片各3个。73使用测厚仪测量样片的厚度，选取样片中间十字交叉，横向纵向各测量不少于5个点：然后取平均值，作为样片的平均厚度，记为d:使用卡尺精确测量样片的长度（记为X)、宽度（记为Y),精确至0.02mm。7.4用电子天平精确测量样片的质量，精确至0.0001g,记为W1。7.5将裁切好的样片放置于装有十六烷的加盖称量瓶中，使样片完全浸没于十六烷中，浸泡60min土5m后，使样片中的孔隙完全吸满十六烷，然后将样片取出放人两片吸油纸中间，用压辊反复挤压10次，更换吸油纸10次。最后称量吸满十六烷的样片记为W2,8结果计算8.1计算样片的体积V样片的体积V按式(1)计算：V=X XYXdnn1nnan(1)式中：V一样片的体积，单位为立方厘米(cm3):X一样片的长度，单位为厘米(cm):Y一样片的宽度，单位为厘米(cm):d一样片的厚度，单位为厘米(cm)。8.2计算吸收十六烷体积V2吸收十六烷体积V,按式(2)计算：
