实验室烧结(多孔)过滤器 孔径、分级和牌号 GBT 11415-1989.pdf

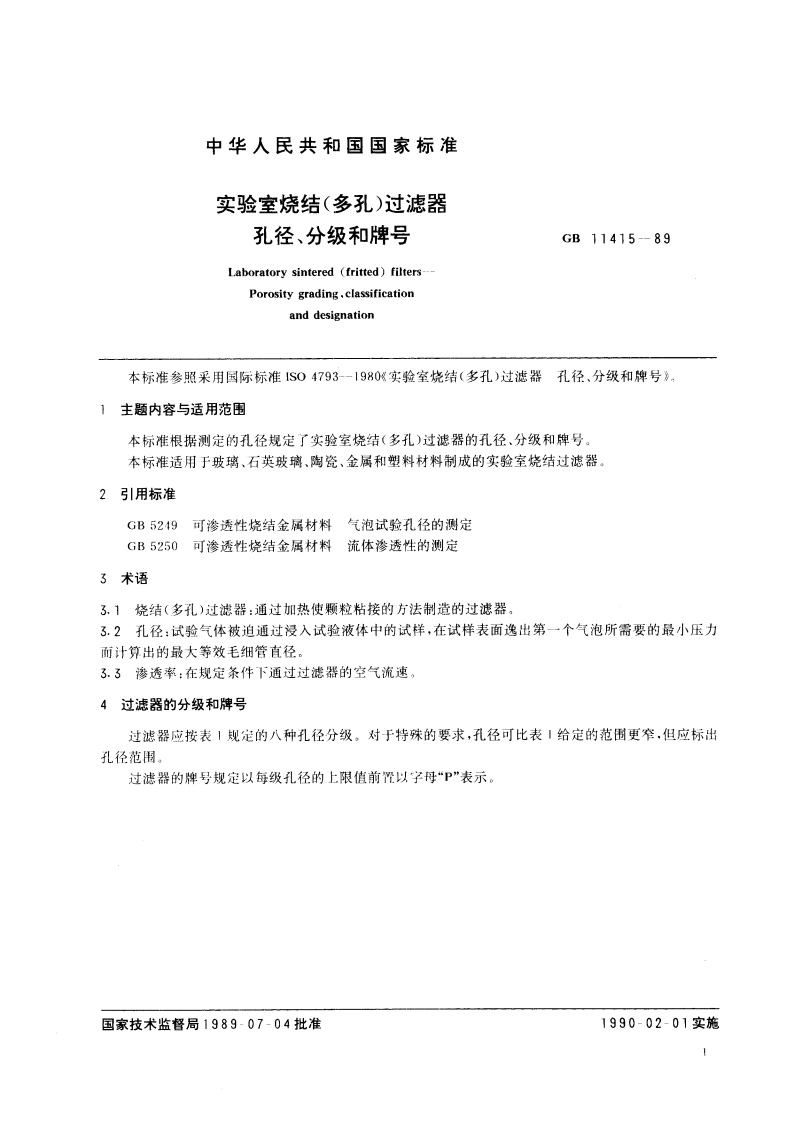

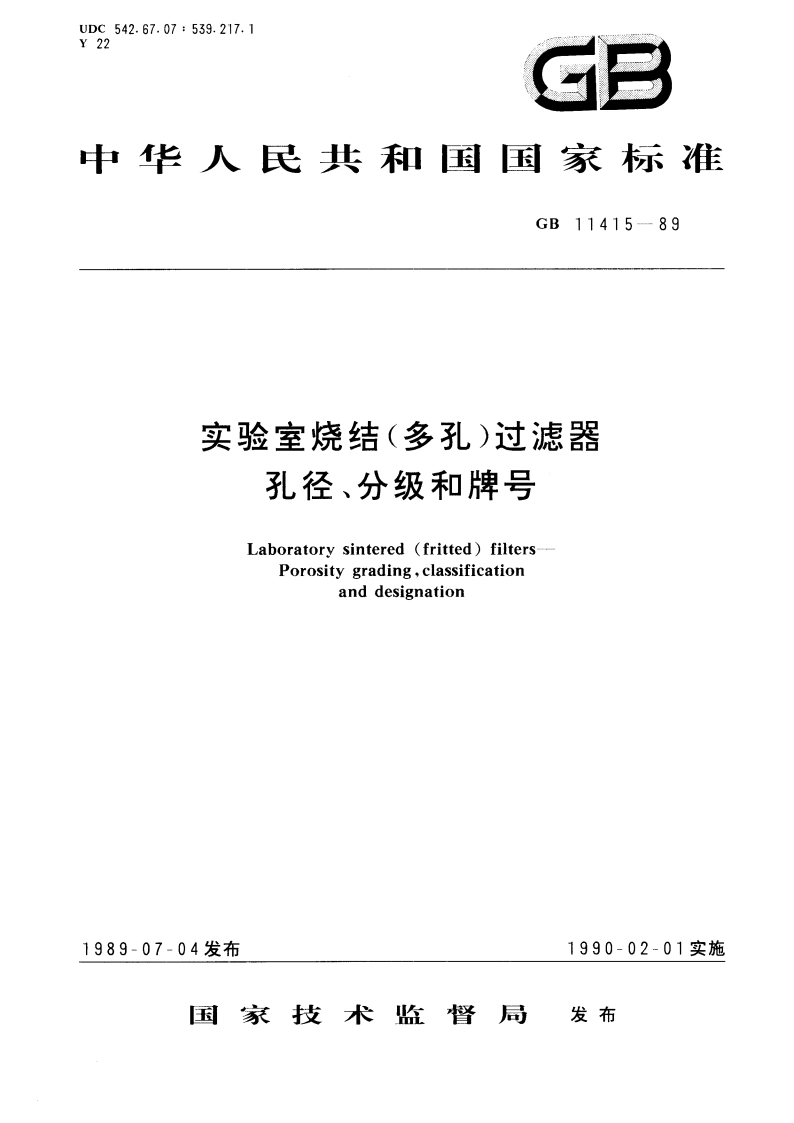

中华人民共和国国家标准实验室烧结（多孔）过滤器孔径、分级和牌号GB11415-89Laboratory sintered(fritted)filters-Porosity grading.classificationand designation本标准参照采用国际标准1S04793一1980实验室烧结（多孔）过滤器孔径、分级和牌号影1主题内容与适用范围本标准根据测定的孔径规定了实验室烧结（多孔）过滤器的孔径，分级和牌号。本标准适用于玻璃、石英玻璃、陶瓷、金属和塑料材料制成的实验室烧结过滤器。2引用标准GB5249可渗透性烧结金属材料气泡试验孔径的测定GB5250可渗透性烧结金属材料流体渗透性的测定3术语3.1烧结（多孔）过滤器：通过加热使颗粒粘接的方法制造的过滤器。3.2孔径：试验气体被迫通过浸入试验液体中的试样，在试样表面逸出第一个气泡所需要的最小压力而计算出的最大等效毛细管直径。3.3渗透率：在规定条件下通过过滤器的空气流速。4过滤器的分级和牌号过滤器应按表1规定的八种孔径分级。对于特殊的要求，孔径可比表给定的范围更窄，但应标出孔径范围。过滤器的牌号规定以每级孔径的上限值前饜以字母“P”表示。国家技术监督局1989-07-04批准1990-02-01实施GB1141589附录A孔径的测定方法(补充件)A1原理本方法是测定在规定条件下，从过滤板逸出第一个气泡时的压力。此压力用于计算等效的毛细孔直径.它不是材料的真实孔径，只能提供可通过过滤器的最大微粒尺寸有关的孔径。A2测定装置测定装登如图A1所示。图A!测定孔径装置1一试样，2一试液，3-精密控制阀：4-空气入口：5一压力计A3试验液体测定时应选择合适的试验液体，粗的过滤器最好选用水做试验液体：细的过滤器应选用低表面张力的液体。不被水浸润或易损坏的样品应选用浸润性好、低表面张力的有机溶剂。根据压差高低分别选用汞压力计或水压力计。表A1给出了适用于各种材料过滤器的试验液体。3
