太阳能集热器热性能试验方法 GBT 4271-2007.pdf

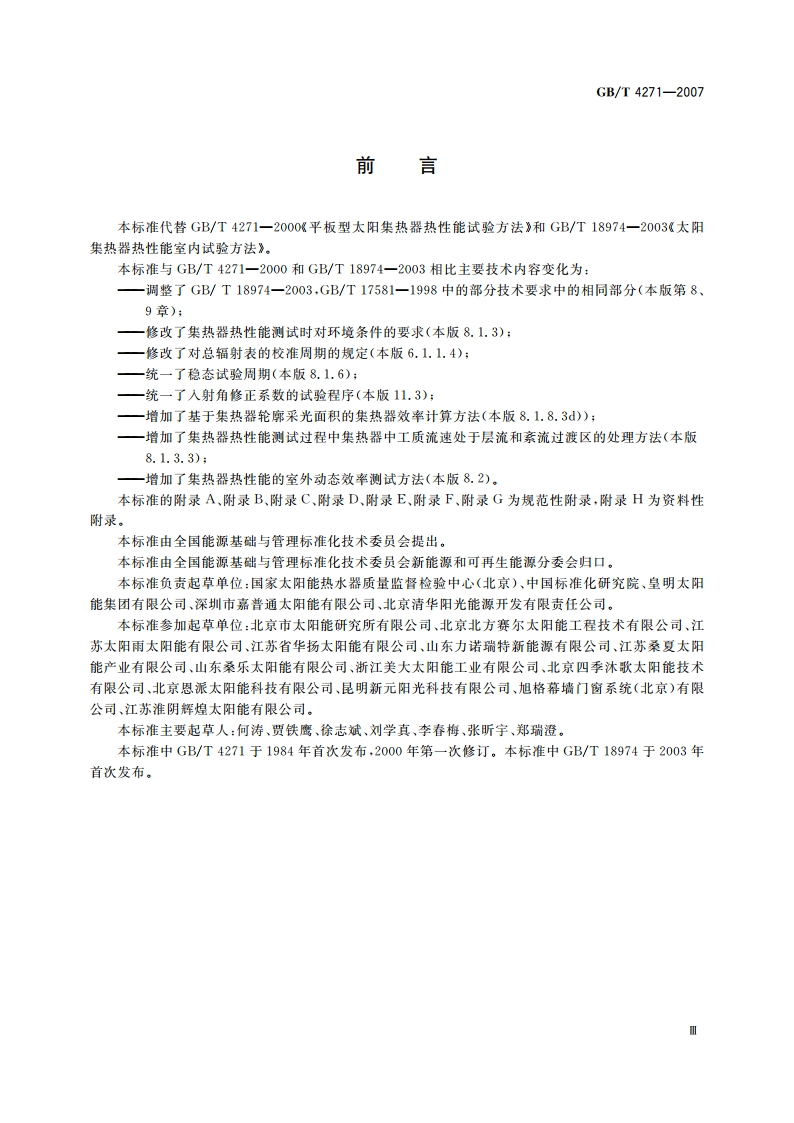

GB/T4271-2007太阳能集热器热性能试验方法1范围本标准规定了太阳能集热器（以下简称集热器）稳态和动态热性能的试验方法及计算程序。本标准适用于利用太阳辐射加热、有透明盖板、传热工质为液体的平板型太阳能集热器（以下简称平板型集热器)，以及传热工质为液体的非聚光型全玻璃真空管型太阳能集热器、玻璃-金属结构真空管型太阳能集热器和热管式真空管型太阳能集热器（以下简称真空管型集热器）。本标准不适用于储热器与集热器为一体的储热式太阳能集热器，也不适用于无透明盖板的和跟踪聚焦的太阳能集热器。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的用文件，其最新版本适用于本标准。GB3100国际单位制及其应用(GB3100一1993，eqv1S01000:1992)GB/T12936(所有部分)太阳能热利用术语GB/T19141一2003家用太阳热水系统技术条件(IS09806-2:1995,NEQ)GB/T19565总辐射表JJG458总辐射表JJG1032光学福射计量名词及定义ISO9060太阳能用于测量总辐射和直接辐射的测量仪表技术要求与分类1S09488:1999太阳能术语EN12975-1:2002太阳热水系统及部件太阳能集热器第一部分：总则JSA4112太阳能集热器3术语和定义GB3100、GB/T12936、GB/T19141、JJG1032和1S09488:1999确立的以及下列术语和定义适用于本标准。3.1试验周期test period对于每一个测定的效率点，维持准稳态的时间。3.2轮廓采光面积contour aperture area见GB/T19141一2003中的轮臨采光面积定义和计算方法示意图。3.3真空管型太阳能集热器采光面积aperture area of evacuated tube solar collector太阳辐射进入真空管型太阳能集热器的最大投影面积，详细计算方法见附录A。4符号与单位本标准使用的符号及单位见附求B。GB/T4271-20075集热器的安装及场所5.1集热器试验台架集热器试验台架不应遮挡集热器的采光面，不应影响集热器背面、侧面和集热器进出口的隔热保温。台架应采用开放式结构，不影响空气沿集热器各个面的自由流动。集热器的最低边离地面不应小于0.5m。在屋顶上试验时，台果距屋顶边缘的距离应大于2m。集热器试验台架可手动或自动跟踪太阳方位角或高度角，也可采用固定朝向和倾角的试验台架。5.2倾角对于仅跟踪太阳方位角的试验台架，安装集热器时应使采光面与水平面的倾角为当地纬度士5”，但不应小于30。集热器也可以根据生产厂家的要求和实际安装的倾角进行试验。5.3集热器方位可通过手动或自动的方法使集热器跟踪太阳的方位角。5.4直接辐射的遮挡在试验期间，不应有任何阴影投射到集热器上。5.5散射辐射和反射辐射试验场所周围应无反射比大于0.2的物体。试验期间，周围物体表面不应有明显的太阳辐射反射到集热器上，天空内不应有遮挡阳光直射集热器的物体。5.6热辐射邻近集热器物体的表面温度应接近环境温度，以避免周围物体热辐射（红外）对集热器的影响。5.7风集热器应安装在风能够自由通过其采光面、背面和侧面的地方，与采光面平行的平均风速应保持在8.1.3.2所规定的范围内。必要时，可用风机达到这个风速。6仪器与测量6.1太阳辐射测量6.1.1总辐射表应使用符合IS09060规定的一级总辐射表对来自太阳和天空的全部辐射进行测量。6.1.1.1防止温度梯度影响总辐射表在进行数据采集前应放置于典型的试验位置至少30mi,以使总辐射表与所处环境达到热平衡。6.1,1.2防止湿气影响应采取适当措施防止湿气在总辐射表上凝结而影响其读数。总辐射表应带有易于检验的干燥剂，在每次测量前后都应对干燥剂进行观察，确认其有效。6.1.1,3总辐射表的室外安装总辐射表传感器的安装应与集热器采光口平行，两平面平行度相差应小于士1。在试验期间，总辐射表不得遮挡集热器采光口。总辐射表应安装在能够接受到与集热器相同直射、散射和反射太阳辐射的地方。在室外试验时，应将总辐射表座体及其外露导线保护起来，以防被太阳晒热。应减少集热器对总辐射表的反射和再辐射。6.1.1.4校准周期总辐射表应根据JJG458的规定进行校准。在标定周期内总辐射表的年稳定性达不到GB/T19565的规定时，应增加总辐射表的校准次数或更换总辐射表。2
