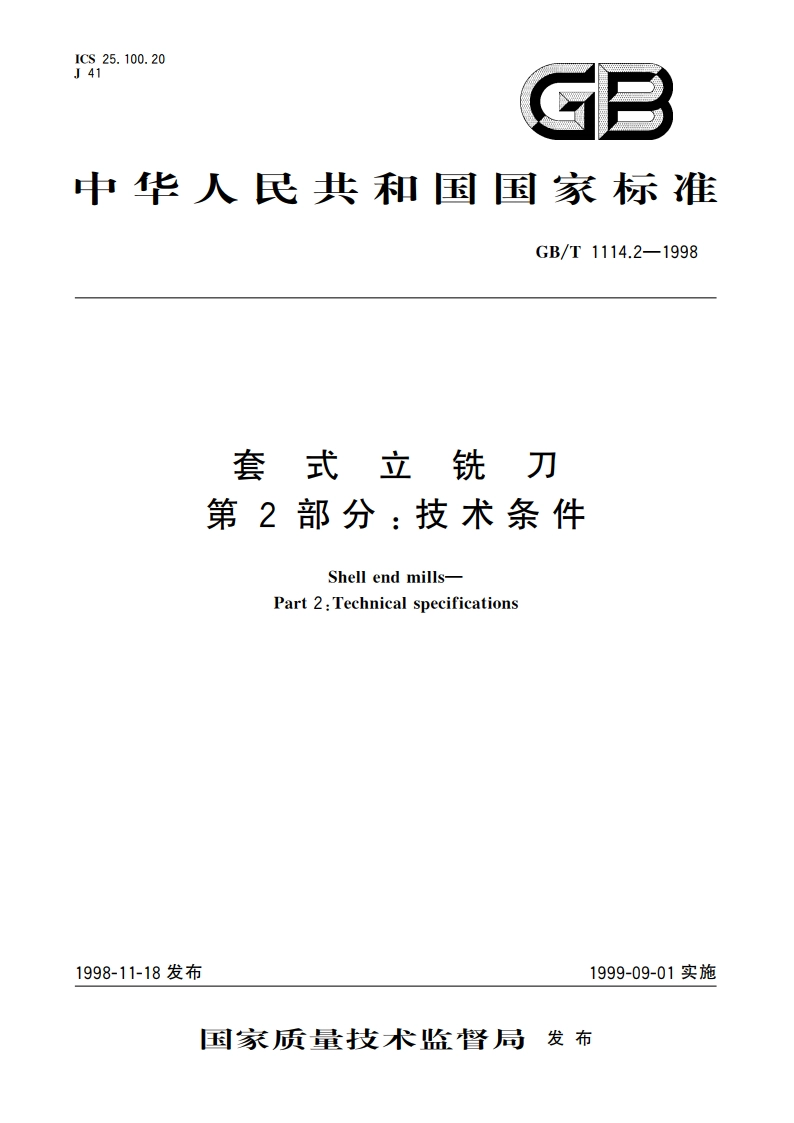

套式立铣刀 第2部分：技术条件 GBT 1114.2-1998.pdf

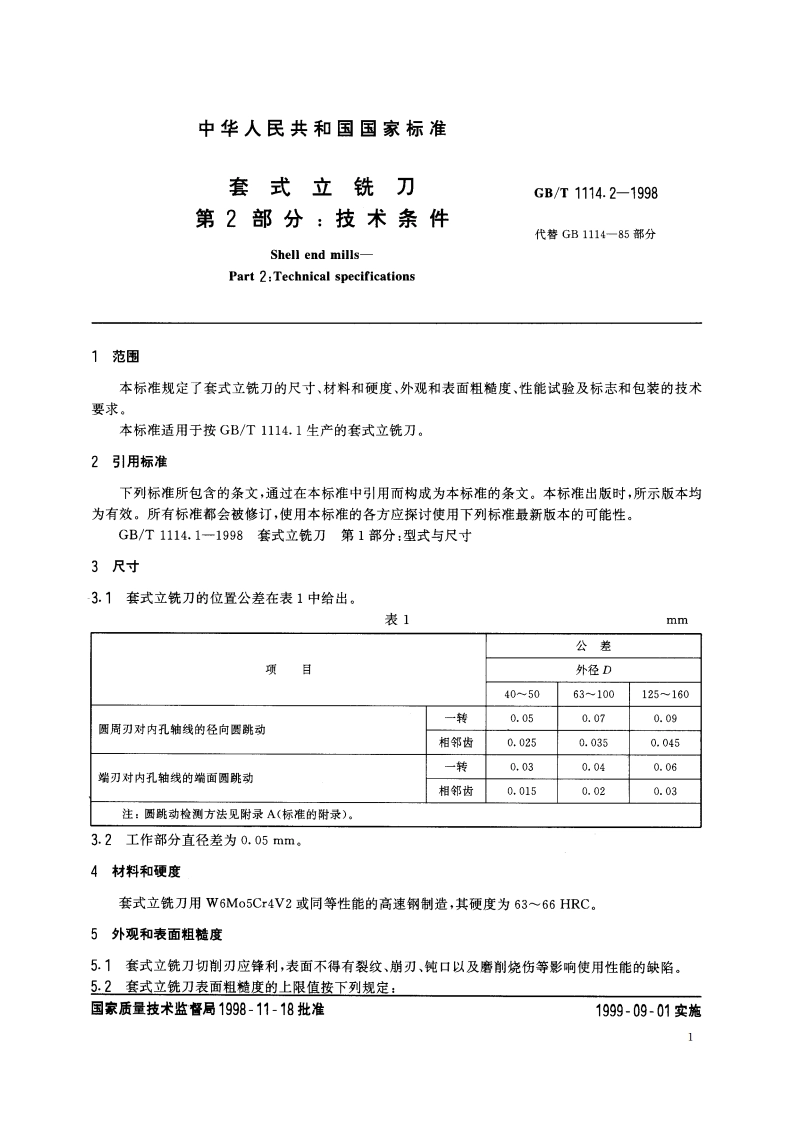

ICS25.100.20J41GB中华人民共和国国家标准GB/T1114.2-1998套式立铣刀第2部分：技术条件Shell end mills-Part 2:Technical specifications1998-11-18发布1999-09-01实施国家质量技术监督局发布中华人民共和国国家标准套式立铣刀GB/T1114.2-1998第2部分：技术条件代替GB1114一85部分Shell end mills-Part 2:Technical specifications1范围本标准规定了套式立铣刀的尺寸、材料和硬度、外观和表面粗糙度、性能试验及标志和包装的技术要求。本标准适用于按GB/T1114.1生产的套式立酰刀。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1114.1一1998套式立铣刀第1部分：型式与尺寸3尺寸3.1套式立铣刀的位置公差在表1中给出。表1mm公差项目外径D405063100125160一转0.050.070.09圆周刃对内孔轴线的径向匮跳动相邻齿0.0250.0350.045一转0.030.040.06端刃对内孔轴线的端面圆跳动相邻齿0.0150.020.03注：圆跳动检测方法见附录A(标准的附录)。3.2工作部分直径差为0.05mm.4材料和硬度套式立铣刀用W6Mo5Cr4V2或同等性能的高速钢制造，其硬度为6366HRC。5外观和表面粗糙度5.1套式立铣刀切削刃应锋利，表面不得有裂纹、崩刃、钝口以及磨削烧伤等影响使用性能的缺陷。5.2套式立铣刀表面粗糙度的上限值按下列规定：国家质量技术监督局1998-11-18批准1999-09-01实施1
