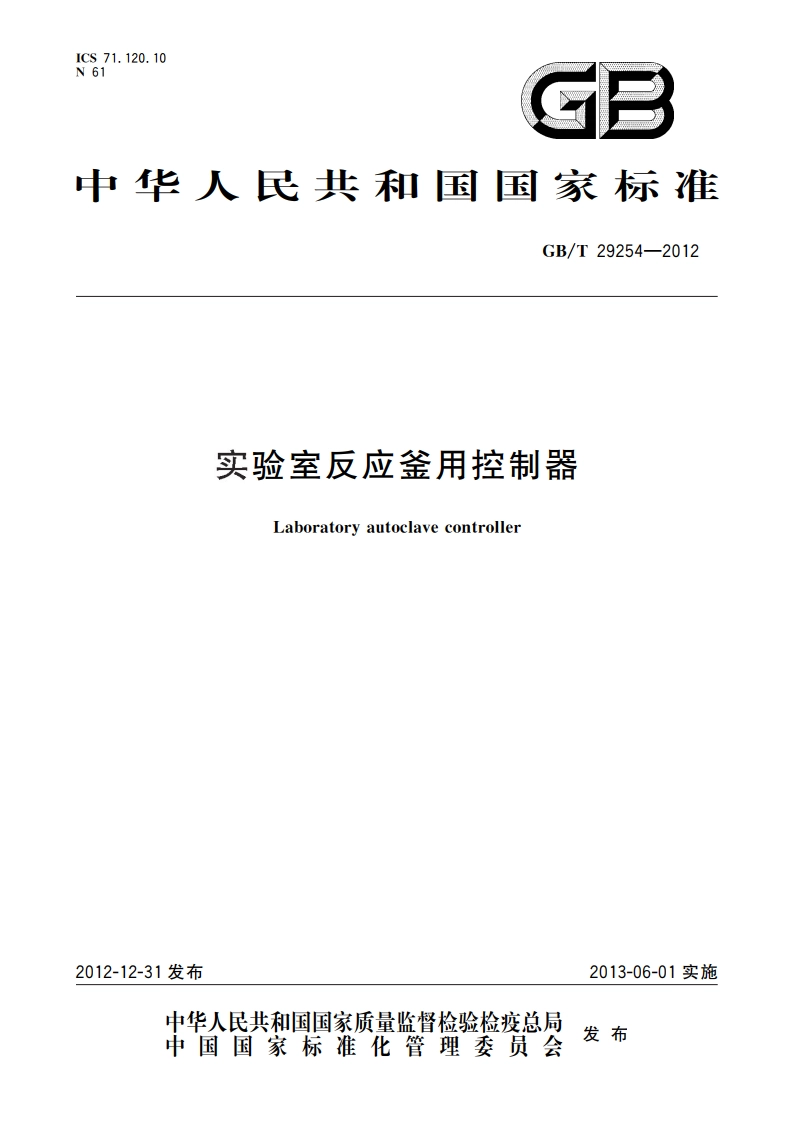

实验室反应釜用控制器 GBT 29254-2012.pdf

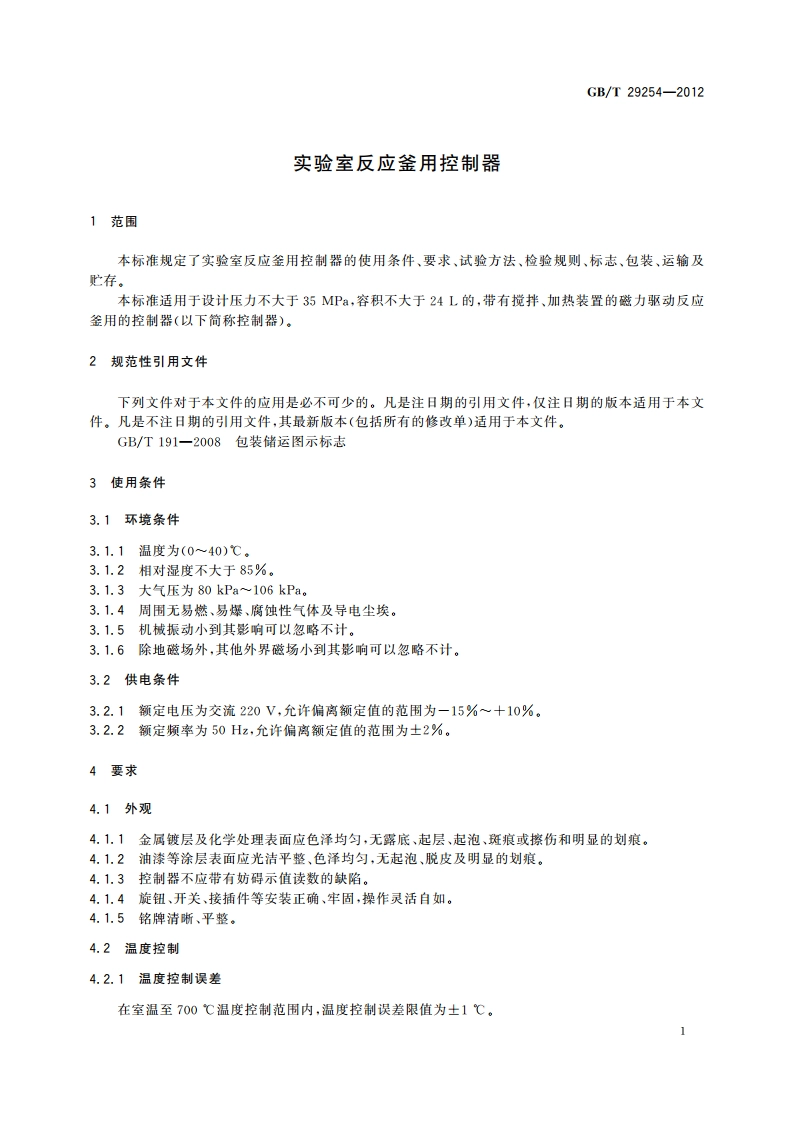

GB/T29254-20125.4.1,2组装前，先校验控制器（除传感器以外）测温装置的误差，其校脸方法采用直流电位差计或直流电阻箱模拟温度传感器，根据测温元件在50、200、400所需输入信号值，分别对控制器的测温装置输入此信号，计算其温度显示误差，应符合测温装置所规定的测温误差。5.4.1.3连接传感器，在150，300，650任选两点进行测试。5.4.1.4当釜体温度升到设定点恒温1h,观察控制器测温装置的温度示值，每5mn记录一次读数，共测五次，取五次测量的平均值为实测值。5.4.1,5实测值与设定值之差即为温度控制误差。其结果应符合4.2.1的规定。5.4.2升温时间及升温速率试验5.4.2.1釜内介质同5.4.1.1。5.4.2.2控制器测温装置显示为室温。调整测温装置的设定值至上限值（手动或自动调节且不低于100)，使控制器控制釜体升温，同时以计时器计时。5.4.2.3在升温过程中，每5min观察记录一次控制器测温装置的温度示值Tm。记录控制器控制釜体温度由室温到最高温度示值所需时间，其结果应符合4.2.2.1的规定。5.4.2.4计算每5min记录的任意两相邻温度示值之差的绝对值，按式(1)计算5min内平均升温速率B,其结果应符合4.2.2.2的规定。p=1Tn-T9（】）式中：B一5min内平均升温速率，单位为摄氏度每小时（/h)T.+1一记录的第n十1次温度示值，单位为摄氏度（）：T,一记录的第”次温度示值，单位为摄氏度（）。5.5转速控制试验5.5.1用目视方法检查控制器面板，应设置工作转速显示。5.5.2在磁力耦合器输出轴外表面做一标记，使数字式光电转速计对准磁力耦合器输出轴外表面上的标记，调节转速设定装置，分别测量转速设定在额定转速的10%、50%、90%三种条件下的转速值。光电转速计示值与设定值的差除以设定值，其计算结果应符合4.3.2的规定：计算控制器转速显示值减去数字光电转速计示值的差的算术平均值，为转速测量误差，其结果应符合4,3.3的规定。5.6绝缘电阻试验采用工作电压为500V,准确度为10级的绝缘电阻测量仪，分别测量电源端子、电机描子对机壳及两个端子间的绝缘电阻，其结果应符合4.4的规定。5.7耐电压强度试验电源接线端子对金属外壳之间的耐压试险，采用耐压测试仪，进行交流电压1500V,频率50Hz,历时1min的耐电压强度试验，其结果应符合4.5的规定。5.8环境适应性试验5.8.1高温试验把外包装完好的常温状态控制器放人高温试验箱（室）内。将试验温度以5mi内平均不大于1/min的升温速率升至(553)，保持4h,试验结束后，试验箱（室）的温度以5min内平均不大于1/mn的变化速率降温，待恢复至常温后将控制器取出，在正常工作条件下放置24h后进行测试，其3
