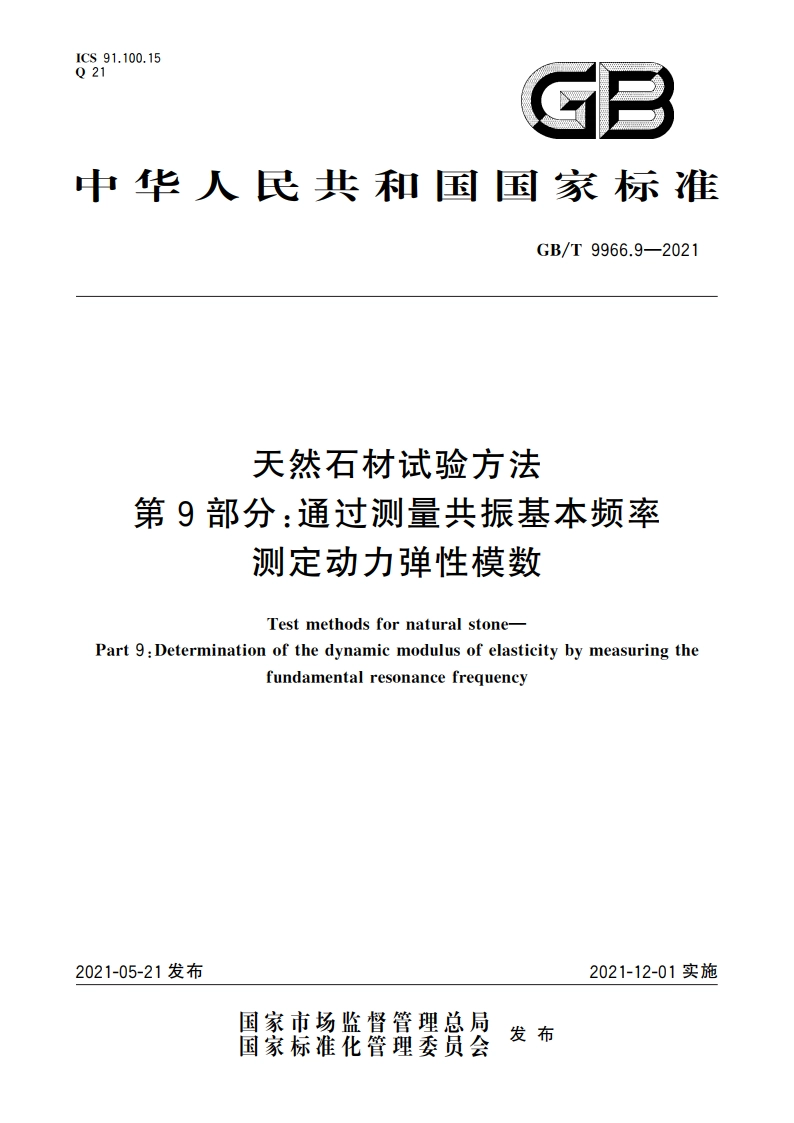

天然石材试验方法 第9部分：通过测量共振基本频率测定动力弹性模数 GBT 9966.9-2021.pdf

GB/T9966.9-2021说明：1一发射器：2一试样，3接收器。图1共振频率测量示意图4.2瞬间激发模式仪器设备4.2.1机械的脉冲发生器：可以是锤击或者电子脉冲发生器。4.22针式振动接收传感器：其固有频率应是预测试样共振基本频率的两倍以上。4.2.3可记录或显示试样产生共振的装置。4.2.4可精确测量或计算试样共振基本频率的仪器设备：如频率计，精度应不低于0.5%。4.2.5一个远离外部振动、便于测量的工作面。4.2.6刚性金属的试样支撑：应符合4.1.6的要求。4.3两种激发模式附加设备4.3.1天平：精度为测量质量0.01%。4.3.2鼓风干操箱：可保特温度在(65士5)。4.3.3游标卡尺：精度满足0,1mm以上。4.3.4铝合金制成的标准长方块：截面为正方形，边长为(40士1)mm,长度为(160士1)mm。4.4测试仪器设备的可重复性每种测试的前后均应执行验证过程，在(20土3)环境条件下使用标准的铝合金长方块进行可重复性测试。标准长方块共振基本频常的测量值与标定值相差应不大于0.5%，同一测试前后的测量值相差应不大于0.1%。5试样制备5.1试样数量从同一批测试样中至少准备6个试样。5.2试样规格形状试样形状为长方体或圆柱体。长方体的截面为正方形，长度()为边长(b)的4倍：圆柱试样的长度()为直径(d)的4倍。
