天井钻机 GBT 12761-1991.pdf

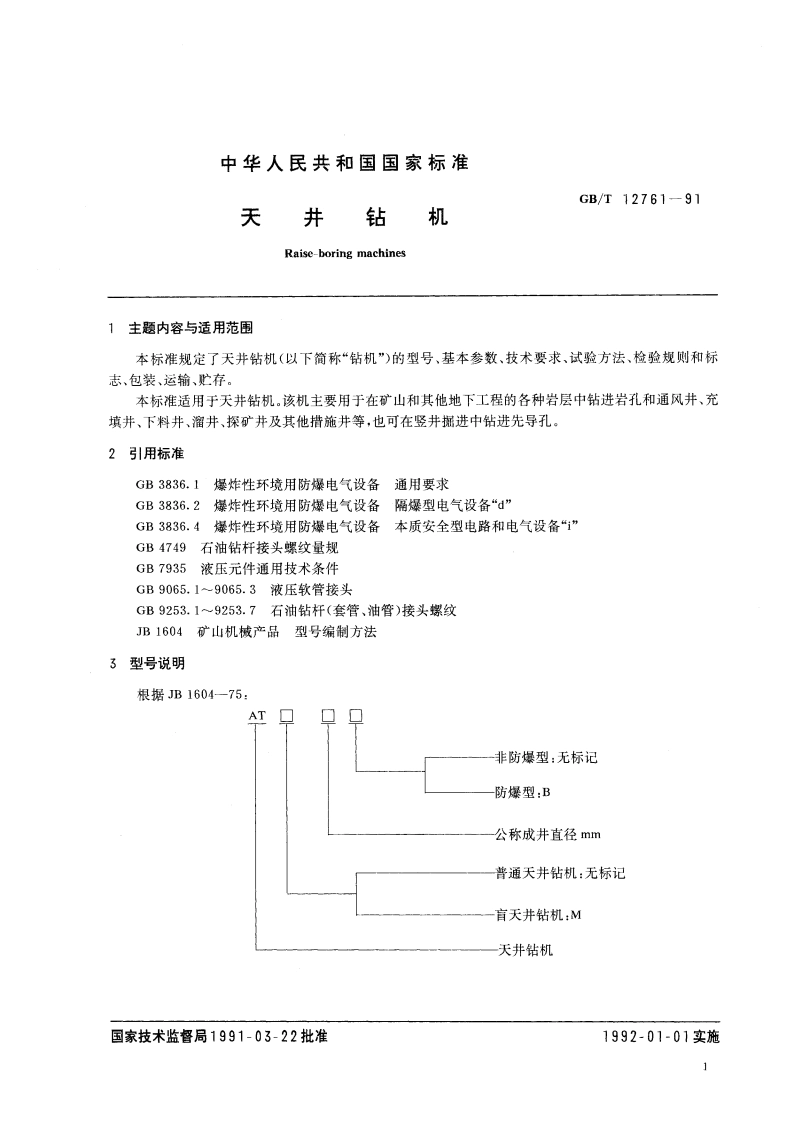

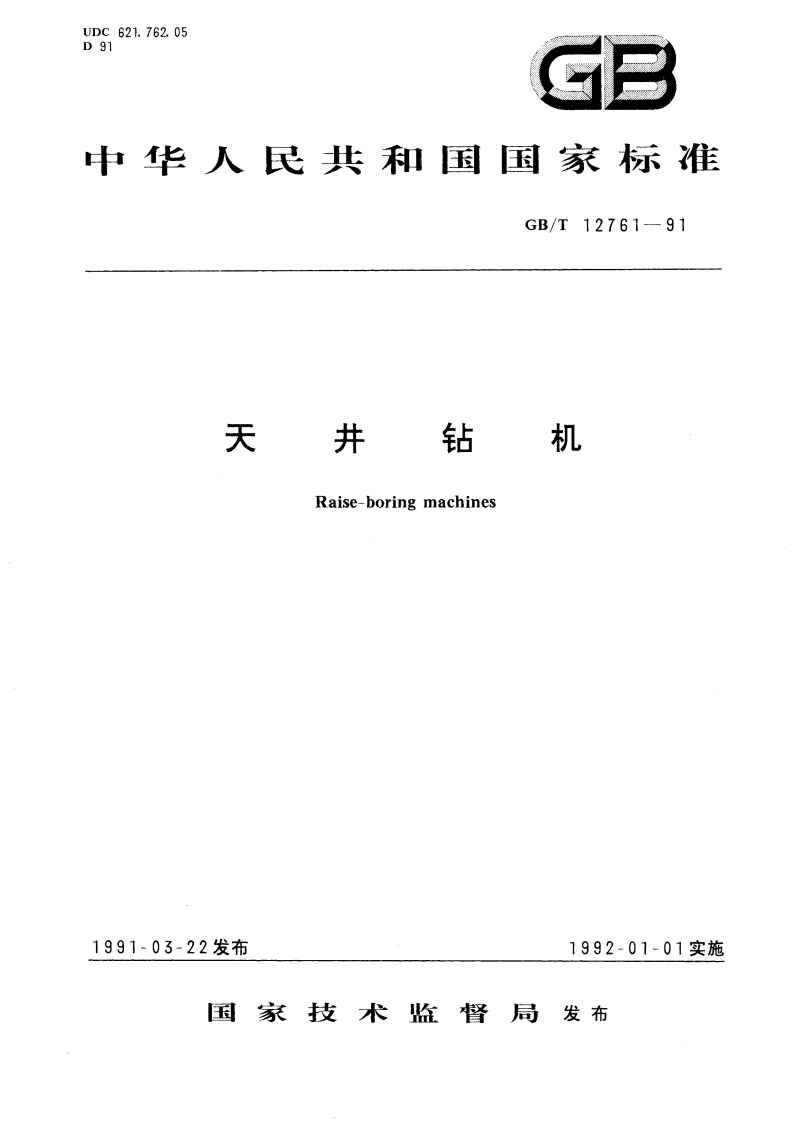

UDC621.762.05D91GB中华人民共和国国家标准GB/T12761-91天井钻机Raise-boring machines1991-03-22发布1992-01-01实施国家技术监督局发布GB/T12761-91的指示信号和仪表。钻机的控制手柄和按钮应操作方便，安全可常。5.12钻机在运转时，工作液的温度不得超过60。5.13钻机所用刀具应符合相应有关标准之规定。5.14钻杆不准有裂纹、重皮、夹渣等缺陷，在出厂前都要进行无损伤。钻杆联接螺纹应符合GB9253.1-9253.7和GB4749的要求。5.15整套钻机应包括：a.主机：b.泵站；c.控制台：d.电气柜；e.钻杆车；f。扩孔钻头；g钻杆：h.短钻杆；i.导向钻杆：1。三牙轮钻头；k.专用工具：1.易损件及必要的备件：m.随机文件。5.16到第-次大修时，钻机累计钻井深度应不小于1000m。6安全要求6.1钻机机架的起落机构应设置防坠装置。6.2变速箱洞滑系统应设有示流装置。6.了控制台上应装设位置醒目、操作方使的紧急停车按钮。6.4钻机工作时产生的粉尘浓度不得超过2mg/m3。6.5钻机工作时发出的噪声在控制台处不得超过85dB(A)。6.6钻机的所有控制手柄和按钮，都应装有说明其用途和指示其控制方向的标牌。7试验方法7.1出厂试验出厂试验包括空负荷试验和负荷试验。7.1.1空负荷试验7.1.1.1用调平机构撑起机器，使钻机脱离地面，要求动作灵活可幕。7.1.1.2将机架升起和落下，要求速度均匀且无爬行和机械碰撞现象。7.1.1.3主轴在各级转速下，正、反转各30mn,要求运转平稳，无敲击声和明显的振动。7.1.1.4推进缸上下快速和慢速移动时，变速箱主轴移动要平稳，采用框架式钻机时，其镶条与机架间隙为0.30.5mm.7.1.1.5机头动作要灵活，浮动距离和摆角达到设计要求。7.1.1.6辅助卸杆器要求运动平稳、动作可幕。7.1.1.7送杆机构的摆动、回转和夹紧的运动速度要均匀和无冲击现象，工作位置调整准确，定位锁紧要可靠。7.1.2负荷试验3
