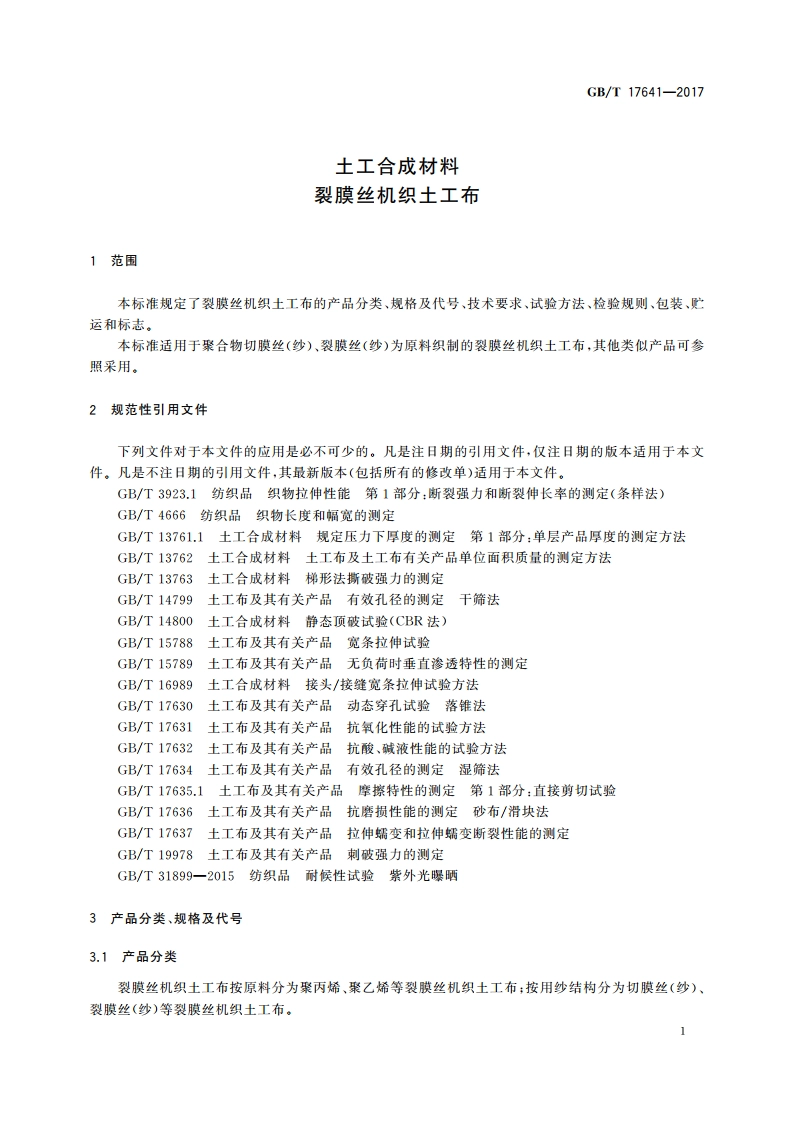

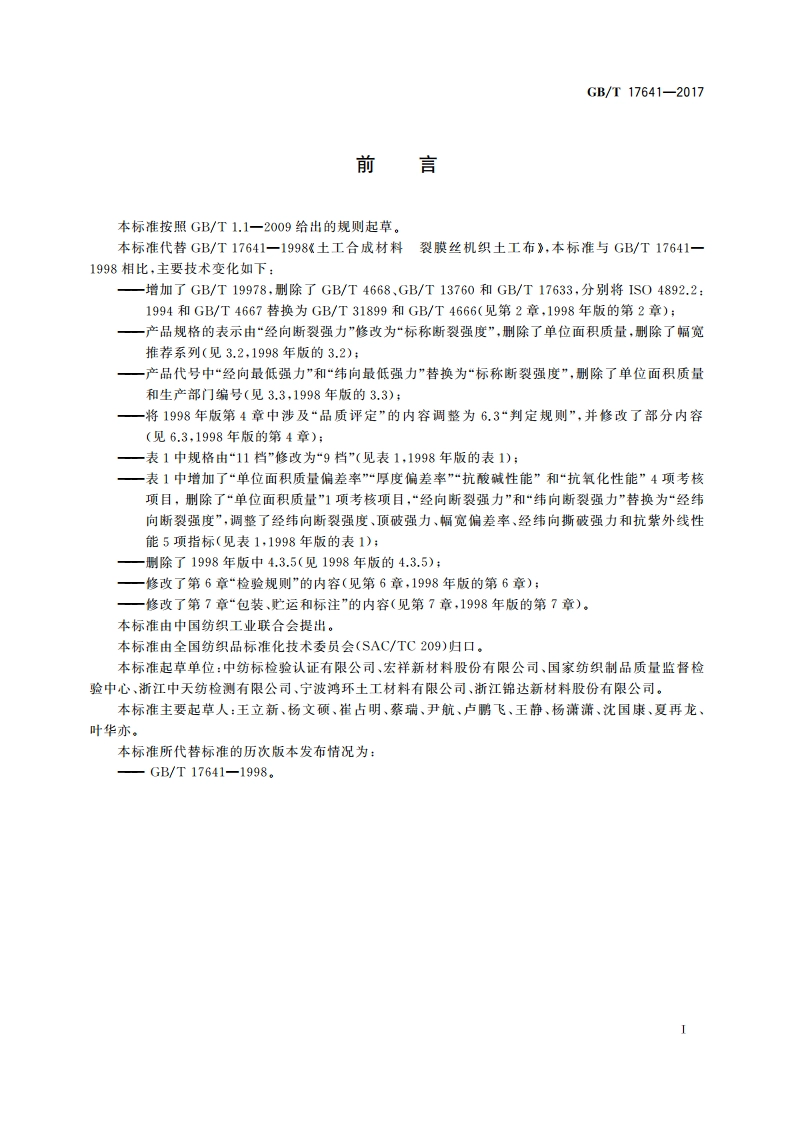

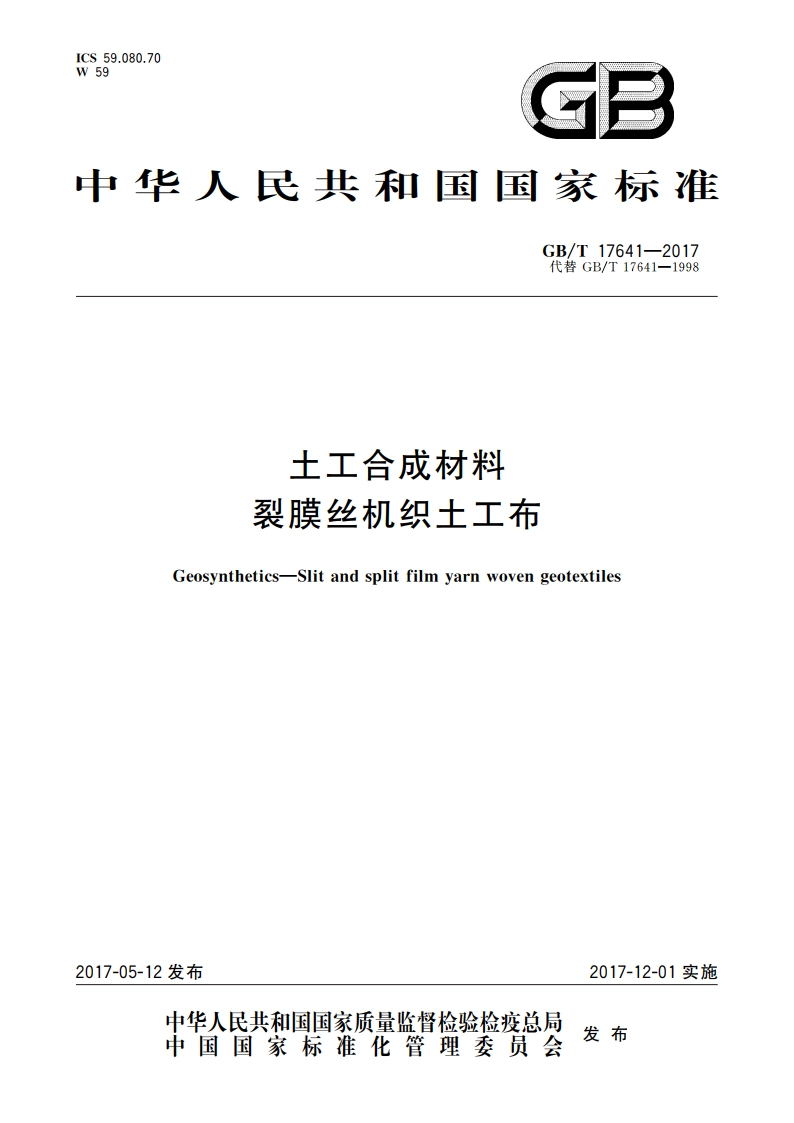

土工合成材料裂膜丝机织土工布 GBT 17641-2017.pdf

GB/T17641-2017裂膜丝机织土工布的品种由生产部门根据市场需求设计。3.2产品规格裂膜丝机织土工布的规格以标称断裂强度表示，幅宽为辅助规格，按合同规定和实际需要设计。强度(kN/m):20、40、60、80、100、120、150、180、220。3.3产品代号裂膜丝机织土工布的代号表示如下：(1)(2)(3)(4)(1)产品名称：SWGS一裂膜丝，W一机织，G一土工布；(2)纤维代号：PP一聚丙烯、PE一聚乙烯等：(3)标称断裂强度，单位为千牛每米(kN/m):(4)幅宽单位为米(m)。示例：SWG-PP-80-4裂膜丝机织土工布，原料为辈丙烯纤维，标称斯裂强度80kN/m,幅宽为4m,4技术要求4.1内在质量4.1.1内在质量分为基本项和选择项，基本项技术要求见表1。表1基本项技术要求标称断裂强度/(kN/m)项目204o6080100120150180220经纬向断裂强度/(kN/m)20406080100120150180220断裂伸长率/%253顶被强力/kN2.03.65.26.88.29.712.114.517.74单位面积质量偏差率/%5解宽偏差率/%-0.56厚度偏差率/%土10等效孔径Om(Os)/mm0.070.50垂直渗透系数/(cm/s)K(10-110-4)其中：K=1.09.99经纬向撕破强力/kN0.250.420.640.861.081.301.631.962.4010抗酸碱性能（强力保特率）/%8011抗氧化性能（强力保持率）/%8012抗紫外线性能（强力保持率）/%80注1：实际规格介于表中相邻规格之间，按线性内插法计算相应考核指标：超出表中范围时，考核指标由供需双方协商确定。注2：第4项至第6项标准值按设计或协议，注3：第9项至第12项为参考指标，作为生产内部拉制，用户要求时按实际设计值考核。GB/T17641-20174.12选择项包括动态穿孔、刺破强力、湿筛孔径，摩擦系数、抗磨损性能、镅变性能、拼接强度、定负荷伸长率、定伸长负荷等。选择项的标准值由供需合同规定。4.2外观质量外观疵点分为轻缺陷和重缺陷（见表2）。每一种产品上不允许存在重缺陷，轻缺陷每200m2应不超过5个。表2外观疵点的评定序号疵点名称经快陷重缺陷备注1断纱、缺纱分做的，1根2根并列2根以上2杂物饮质，粗5mm硬质：软质，粗5mm边不良300cm,每50cm计一处300cm破损0.5cm0.5cm,破损以疵点最大长度计5稀路10cm内少2根10cm内少3根6其他参照相似疵点评定5试验方法5.1经纬向断裂强度和断裂伸长率的测定按GB/T15788规定执行。5.2顶破强力的测定按GB/T14800规定执行。5.3单位面积质量偏差率的测定按GB/T13762规定执行。5.4幅宽偏差率的测定按GB/T4666规定执行。5.5厚度偏差率的测定按GB/T13761.1规定执行。5.6等效孔径的测定按GB/T14799规定执行，湿筛法孔径的测定按GB/T17634规定执行。5.7垂直渗透系数的测定按GB/T15789规定执行。5.8经纬向撕破强力的测定按GB/T13763规定执行。5.9抗酸减性能的测定按GB/T17632规定执行，计算酸、碱处理后强力保持率。5.10抗氧化性能的测定按GB/T17631规定执行，除标准中涉及的其他纤维，参照聚丙烯的试验参数(110)，计算氧化后强力保持率。5.11抗紫外线的测定按GB/T31899一2015中的试验条件2规定执行，计算7个循环周期后强力保持率，强力的测定按GB/T3923.1规定执行。5.12动态穿孔的测定按GB/T17630规定执行。5.13刺破强力的测定按GB/T19978规定执行。5.14摩擦系数的测定按GB/T17635.1规定执行。5.15抗磨损性能的测定按GB/T17636规定执行。5.16蠕变性能的测定按GB/T17637规定执行。5.17拼接强度的测定按GB/T16989规定执行。5.18定负荷伸长率和定伸长负荷的测定按GB/T15788规定执行。在拉伸试验过程中，测取达到规定负荷时的伸长率和达到规定伸长率的强度值。
