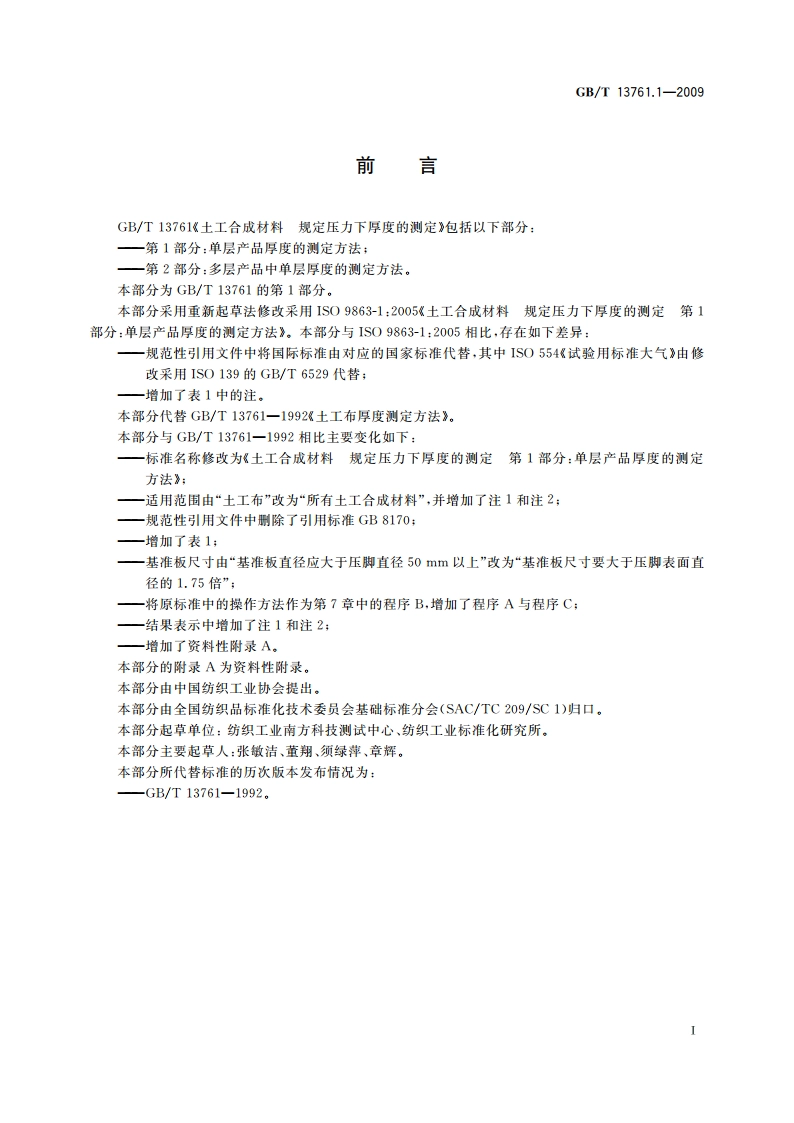

GB/T13761.1-2009土工合成材料规定压力下厚度的测定第1部分：单层产品厚度的测定方法1范围GB/T13761的本部分规定了土工合成材料在规定压力下厚度的测定方法和测定其名义厚度时的压力。测试结果可作鉴别用：或在技术数据表中使用：或作为其他试验方法的一部分，如：防水性能试验。本部分适用于所有土工合成材料。注1：一般情况下，只测定一层土工合成材料的厚度，当需设计两层或两层以上土工合成材料登加在一起使用时，可根据有关方协商，按本标准中规定的测试方法测定所协商层数的土工合成材料的厚度，注2：在测试具有特殊结构的土工合成材料时，宜确保测试结果对产品有意义，2规范性引用文件下列文件中的条款通过GB/T13761的本部分的引用而成为本部分的条款。凡是注日期的用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T6529纺织品调湿与试验用标准大气(GB/T6529一2008,1S0139:2005,MOD)GB/T13760土工合成材料取样和试样准备(GB/T13760一2009，IS09862:2005,IDT)3术语和定义下列术语和定义适用于GB/T13761的本部分。3.1厚度thickness对试样施加规定压力的两基准板间的垂直距离。3.2名义厚度nominal thickness对于厚度均匀的聚合物、沥青防渗土工膜，在(20土0.1)kPa压力下测得的试样厚度。对于其他所有土工合成材料，在(2士0.01)kPa压力下测得的试样厚度。对于厚度不均匀的聚合物、沥青防渗土工膜，在施加(0.6士0.1)N的力下所测得的试样厚度，4原理4.1将试样放置在基准板，用与基准板平行的圆形压脚（压脚面积要小于试样面积）对试样施加规定压力一定时间后，测量两块板之间的垂直距离。4.2在每个指定压力下，试验结果以所获数值的平均值表示。5仪器5.1厚度试验仪5.1.1表面平整光滑且可调换的圆形压脚（压脚尺寸见表1），用于测定厚度均匀的材料。对于厚度不均匀的聚合物、沥青防滲土工膜和此类其他土工合成材料厚度的测定，可参见附录A。GB/T13761.1-2009表1压脚尺寸土工合成材料的种类压脚尺寸聚合物、沥青防渗土工膜直径为(10土0.05)mm其他土工合成材料面积为(25士0.2)m2注：经有关方协商后，可选用其他压脚尺寸，并在试险报告中注明。压脚应能提供垂直于试样表面2kPa、20kPa和200kPa的压力，允差为士0.5%。除聚合物、沥青防渗土工膜外，在测量厚度不匀的土工合成材料的总厚度时，应保证压脚表面与基准板平行，且至少有3个支撑点均匀分布在压脚表面，压脚面积需大于25m2。5.1.2基准板，其表面平整，在测定厚度均匀的材料时，其直径至少大于压脚直径的1.75倍(mm),在测定厚度不均匀的材料的较薄部位时，其直径可以与压脚相同，或使用相同尺寸的其他支撑装置，确保能与试样的下表面完全接触。5.1.3测量装置，用于指示压脚与基准板之间的距离，精确到0.01mm。5.2计时器，精度为1s,6试样准备6.1按GB/T13760规定选择和栽取试样。6.2从样品上裁取至少10块试样，其直径至少大于压脚直径的1.75倍(mm。若要在每个指定压力下测定新试样的厚度时，需至少取30块试样。6.3将试样在GB/T6529规定的标准大气条件下调湿24h,如果能表明省略调湿步骤对试验结果没有影响，则可省路此步。7试验步骤7.1概要当测定厚度不均匀的材料时，如土工格栅，这类材料需经有关方协商后才能测试，并应在试验报告中说明。根据程序A(7.2)或程序C(7.4)来测定试样厚度时，所选压力为2kPa、20kPa和200kPa,允差为0.5%(7.2)：或施加(0.60.1)N的力(7.4)。经有关方协商后，可用程序B(7.3)代替程序A。经有关方协商后，可选用其他压力值。如所选压力大于200kP,则每次试验时应采用新的调湿好的试样。7.2程序A(在每个指定压力下测定新试样的厚度)7.2.1将试样放置在第5章中规定的基准板和压脚之间，使压脚轻轻压放在试样上，并对试样施加恒定压力30s(或更长时间)后，读取厚度指示值。除去压力，并取出试样。7.2.2重复7.2.1，测定最少10块试样在(2土0.01)kPa压力下的厚度。7.2.3重复7.2.1，测定与7.2.2相同数量的新试样在(20士0.1)kPa压力下的厚度。7.2.4重复7.2.1，测定与7.2.2相同数量的新试样在(200士0.1)kPa压力下的厚度。7.3程序B(逐渐增加载荷，测定同一试样在各指定压力下的厚度)7.3.1将试样放置在第5章中规定的基准板和压脚之间，使压脚轻轻压放在试样上，并对试样施加(2土0,01)kPa恒定压力30s(或更长时间)后，读取厚度指示值。7.3.2不取出试样，增加压力至(20士0.1)kPa,对试样继续加压30s(或更长时间)后读取厚度指示值，7.3.3不取出试样，增加压力至(200士0.1)kP,对试样继续加压30s(或更长时间)后读取厚度指示2
