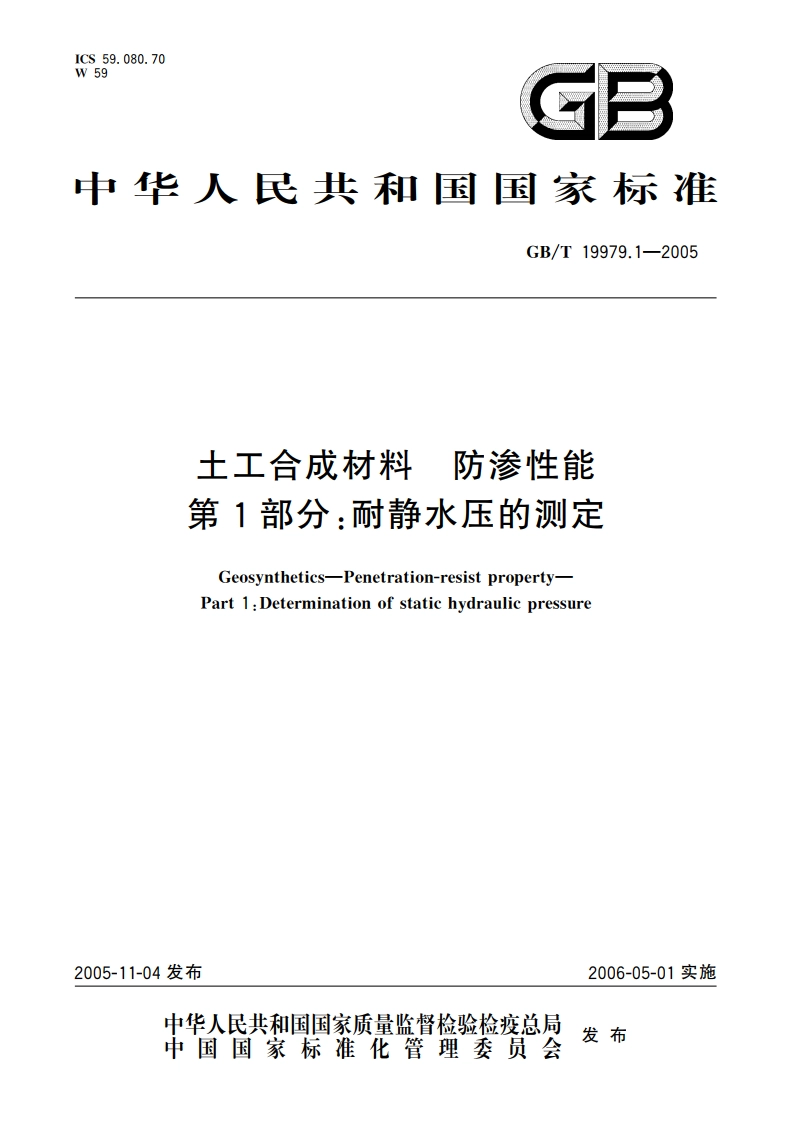

土工合成材料 防渗性能 第1部分：耐静水压的测定 GBT 19979.1-2005.pdf

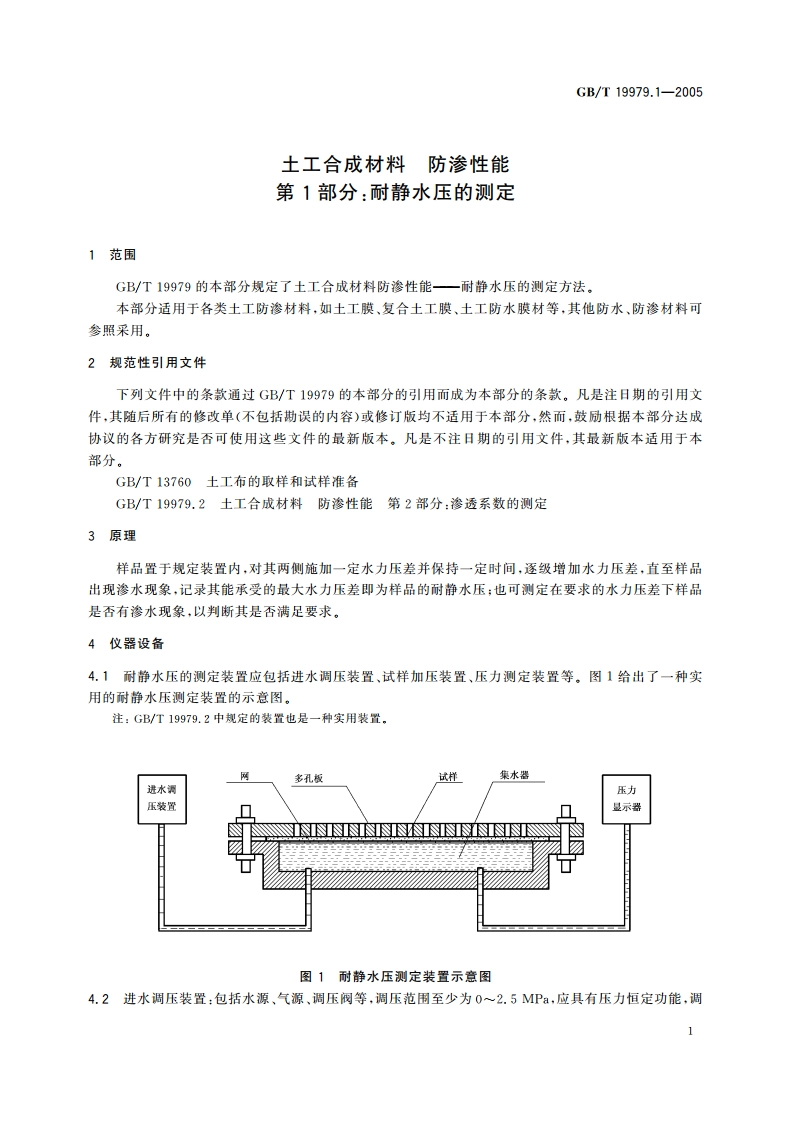

1CS59.080.70W59B中华人民共和国国家标准GB/T19979.1-2005土工合成材料防渗性能第1部分：耐静水压的测定Geosynthetics-Penetration-resist property-Part 1:Determination of static hydraulic pressure2005-11-04发布2006-05-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T19979.1-2005压系统精度为士2%。4.3试样夹持及加压装置：由集水器、支撑网和多孔板组成，集水器一般为圆筒状，内腔直径为200mm5mm:多孔板上均匀分布直径为3mm士0.05mm的小透孔，孔的中心间距6mm:试样夹持后应保证无漏水。注：集水器内腔直径也可根据需要选用，但截面面积不小于200cm2,4.4压力测定装置：量程范围02.5MPa,分辨率0.05MPa。5试样5.1取样实验室样品的数量参照GB/T13760的规定取样。5.2试样数量和尺寸从样品上至少剪取3块试样，其大小应适合使用的仪器。仔细检查，试样上不能有损伤和疵点。6程序6.1开启进水加压装置，使水缓慢地进入并充满集水器，至刚好要溢出。6.2将试样无褶皱地平放在集水器内的网上，溢出多余水以确保夹样器内无气泡；将多孔板盖上，均匀地夹紧试样。注：对于由纺织材料与膜材复合的试样，应使膜材一侧面对水面：对于两面是纺织材料而膜处于中间的复合材料，可将试样面对水面一侧边缘被夹持环形部分的纺织材料小心地制去，也可在相应部分涂上玻璃胶等粘合剂，以确保被夹持部分不福水。6.3缓慢调节进水加压装置，使夹样器内的水压上升至0.1MP,如能估计出样品耐静水压的大致范围，也可直接将水压加到该范围的下限开始测试。6.4保持上述压力至少1，观察多孔板的孔内是否有水渗出。6.5如试样未渗水，以每0.1MPa的级差逐级加压，每级均保持至少1h,直至有水渗出时，表明试样有渗水孔或已出现破裂，记录前一级压力即为该试样的耐静水压值，精确至0.1MPa。如果使用GB/T19979.2中规定的装置，则以渗流量判断是否渗水。在一定水力压差下渗流量极小（例如，0.1cm3/h)时则可认为没有渗水，当渗流量急速增加时表明试样有渗水孔或已出现破坏，试验可以终止。注：多孔板的孔内出现水珠时，如将其擦去后不再有水渗出，则可判断这是试样边缘溢流造成的，可以维续试验，如将其旅去后仍有水渗出，则可判断是由于试样滲水造成的，试验可以终止，6.6如只需判断试样是否达到某一规定的耐静水压值，则可直接加压到此压力值并保持至少1h,如没有水渗出，则判定其符合要求。6.7按照6,16.6程序测定其余试样耐静水压值。如果3个值差异较大（较低的2个值相差超过50%),则应增加测试2个一3个试样。7试验结果以3个试样实测耐静水压值中的最低值作为该样品的耐静水压值：如果实测值超过3个，以最低的2个值的平均值计：如只有1个值较低且低于次低值50%以上，则该值应舍弃。8试验报告试验报告应包括下列内容：a)本部分的编号：
