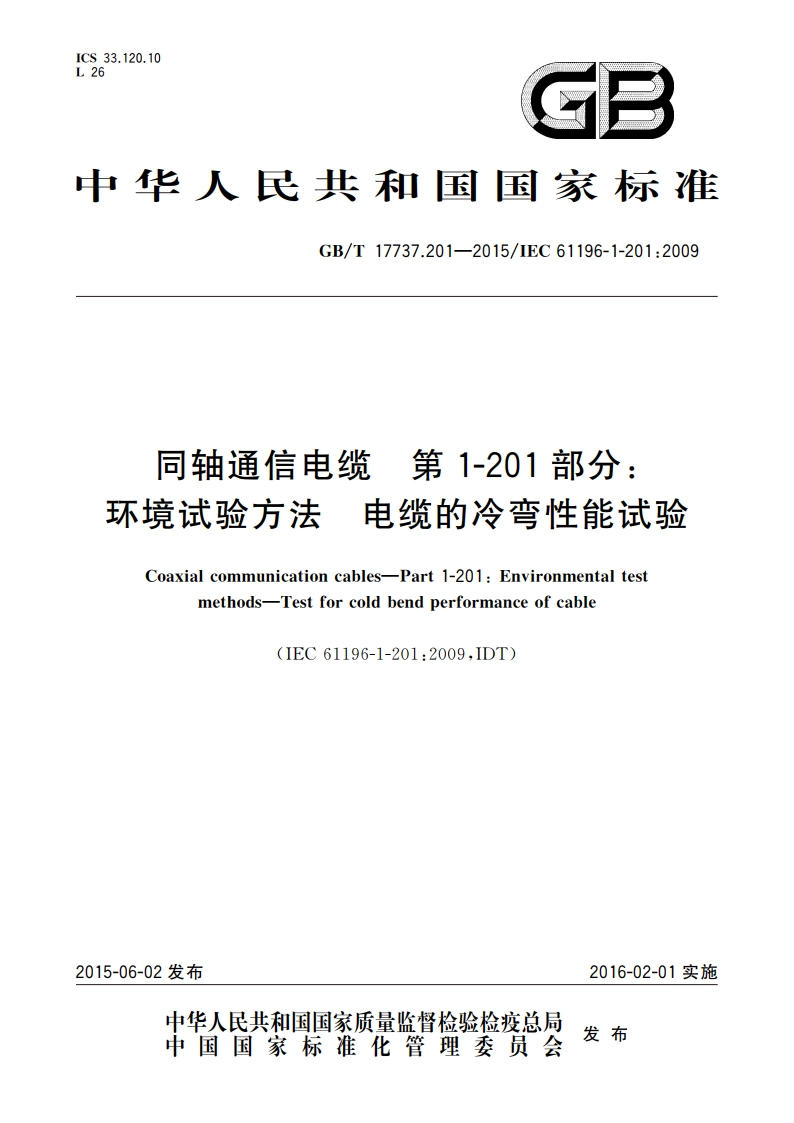

同轴通信电缆 第1-201部分：环境试验方法 电缆的冷弯性能试验 GBT 17737.201-2015.pdf

GB/T17737.201-2015/1EC61196-1-201:2009条件处理结束后，在电缆试样仍保持试验温度的情况下，电缆试样应在芯轴上完整密绕3圈。操作过程中，芯轴应以(15土3)圈/min匀速卷绕。试样缠绕在芯轴上之后，打开试验箱门，从试验箱中取出芯轴和电缆试样，不要扰动电缆试样。将电缆试样置于室温下进行不超过1的条件处理，该过程中电缆试样应始终缠绕在芯轴上。4.5检查将试样从芯轴上退绕，检查护套材料有无开裂、裂缝或其他损伤。电缆试样与芯轴夹紧的区域也应检查。任何开裂、裂缝或其他损伤均表明试样未通过试验。相关电缆规范可规定其他附加检查要求。老轴试样图14.6要求试验的接收判据应在分规范或详细规范中规定。5冷弯性能试验一方法B5.1通则本程序旨在提供编织外导休电缆冷弯性能的测量程序，此类电缆具有GB/T17737.1一2013中4.6.1a)、b)、dD、c)、fD和g)中规定的外导体结构。5.2试样制备试样应从成品电缆上截取，当电缆标称外径小于12.5mm时，试样长度应不小于电缆标称外径的150倍；当电缆标称外径大于或等于12.5mm时，试样长度应不小于电缆标称外径的120倍。试样应成圈，成圈直径应不小于电缆标称外径的30倍。
