土工合成材料 静态顶破试验(CBR法) GBT 14800-2010.pdf

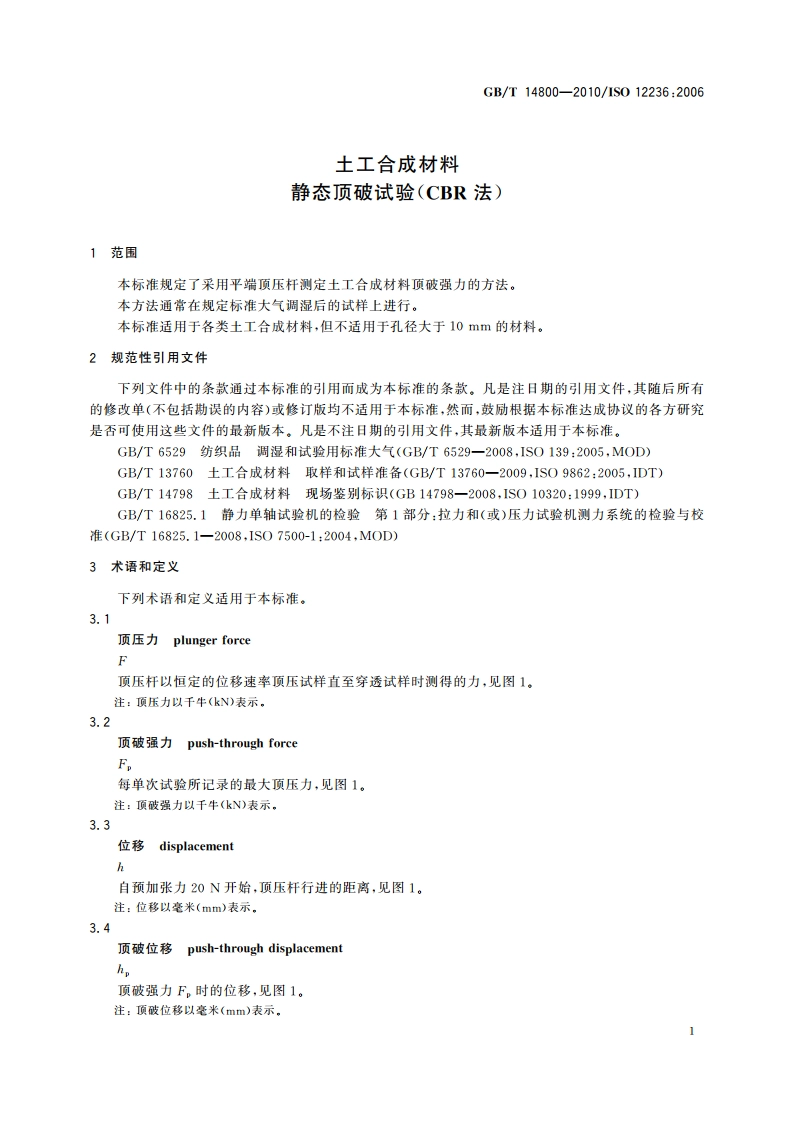

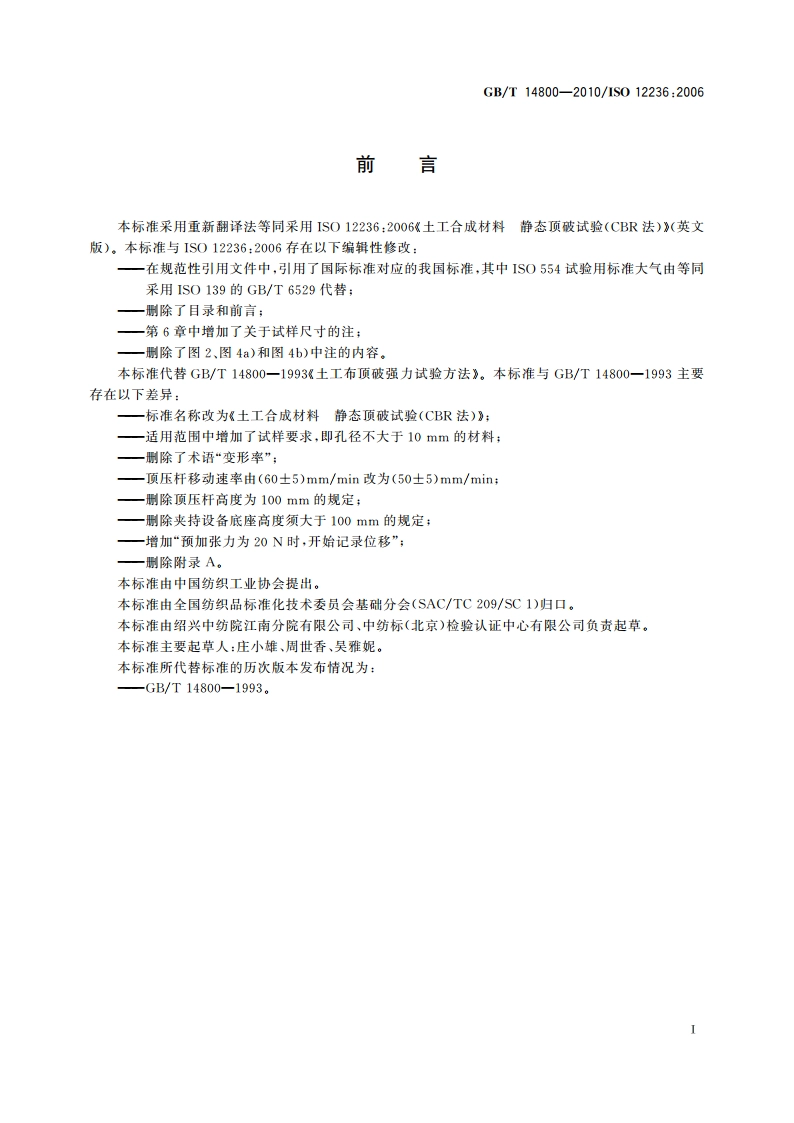

ICS59.080.70W59中华人民共和国国家标准GB/T14800-2010/IS012236:2006代替GB/T14800-1993土工合成材料静态顶破试验(CBR法)Geosynthetics-Static puncture test(CBR test)(IS012236:2006,IDT)2011-01-10发布2011-06-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T14800-2010/1S012236:2006别给出了夹持系统装置和垫块示意图。设计夹持环夹持面时，宜使夹持环内边缘和夹持区（即锯齿沟槽的起点)之间的距离不超过7mm。单位为毫米冠600.51500.5A一1一测压元件：2一十字头；3一顶压杆：4一夹持环：5一试样：6一CBR夹具的支架：7一夹持环的内边缘。图3夹持系统装置示例6试样的准备按GB/T13760规定，从样品上随机剪取5块试样。注：试样大小应与夹具相匹配，如果已知待测样品的两面具有不同的特性（如物理特性不同，或经加工后的两面特性不同），则应分别对两面进行测试。7调湿试样应在GB/T6529规定的标准大气下进行调湿。连续间隔称重至少2h,质量变化不超过0.1%时，可认为达到平衡状态。仅当对同一种型的产品（结构和聚合物类型都相同）获得的结果被证实不会因超过限定范围的标准大气而受到彩响时，可以不在标准大气条件下进行调湿和试验。该信息应包含在试验报告中。8试验步骤将试样固定在夹持系统的夹持环之间（见图3），如使用1个垫块见图4)。将试样和夹持系统放于试验机上。以(50士5)mm/min的速率移动顶压杆直至穿透试样，预加张力为20N时，开始记录位移。对剩余的其他试样重复此程序进行试验。
