外圆磨床 精度检验 GBT 4685-2007.pdf

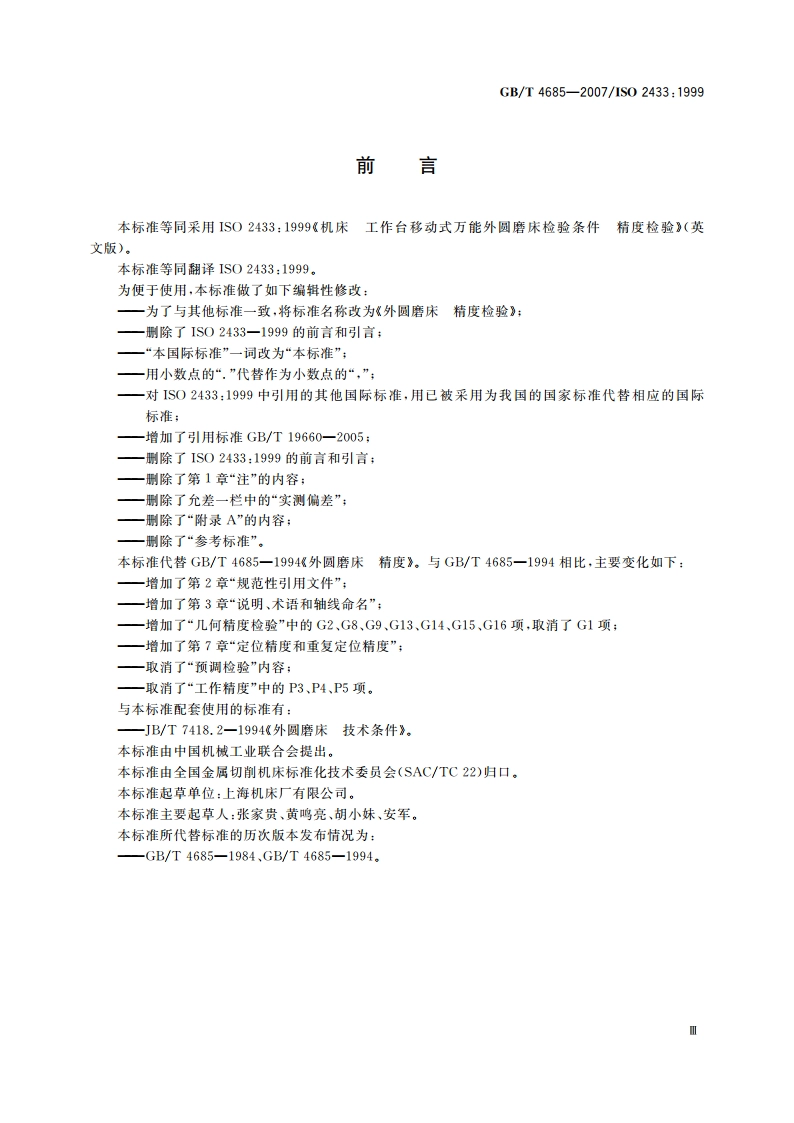

GB/T4685-2007/1S02433:1999前言本标准等同采用IS02433:1999机床工作台移动式万能外圆磨床检验条件精度检验（英文版)。本标准等同翻译IS02433:1999。为便于使用，本标准做了如下编辑性修改：一为了与其他标准一致，将标准名称改为外圆磨床精度检验：一别除了1S02433一1999的前言和引言：一“本国际标准”一词改为“本标准”：一用小数点的“.”代替作为小数点的“，”：一对S02433:1999中引用的其他国际标准，用已被采用为我国的国家标准代替相应的国际标准；一增加了引用标准GB/T19660一2005：删除了1S02433:1999的前言和引言：一别除了第1章“注”的内容；明除了允差一栏中的“实测偏差”：一删除了“附录A”的内容；一删除了“参考标准”。本标准代替GB/T4685一1994外圆磨床精度？。与GB/T4685一1994相比，主要变化如下：一增加了第2章“规范性引用文件”；一增加了第3章“说明、术语和轴线命名”：一增加了“几何精度检验”中的G2、G8、G9、G13、G14,G15、G16项，取消了G1项：一增加了第7章“定位精度和重复定位精度”：一取消了“预调检验”内容：一取消了“工作精度”中的P3,P4、P5项。与本标准配套使用的标准有：一JB/T7418.2一1994外圆唐床技术条件。本标准由中国机械工业联合会提出。本标准由全国金属切削机床标准化技术委员会(SAC/TC22)归口。本标准起草单位：上海机床厂有限公司。本标准主要起草人：张家贵、黄鸣亮、胡小妹、安军。本标准所代替标准的历次版本发布情况为：GB/T4685-1984、GB/T4685-1994,GB/T4685-2007/1S02433:1999外圆磨床精度检验1范围本标准规定了一般用途的普通精度的工作台移动式外圆磨床、万能外圆磨床及端面外圆磨床的几何精度、工作精度和轴线的定位精度、重复定位精度的检验方法以及相应的允差。本标准适用于最大磨削直径50mm800mm、最大唐削长度150mm4000mm的普通级精度外圆磨床和万能外圆磨床以及最大磨削直径50mm500mm、最大磨削长度150mm3000mm的普通级精度的端面外圆磨床。本标准仅适用于机床的精度检验，不适用于机床的运转检查（如振动、非正常的噪声、运动部件的爬行等)，或机床的参数检验（如速度，进给量等）。这些检验应在精度检验前进行。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T17421,1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度(cqv1S0230-1:1996)GB/T17421.2一2000机床检验通则第2部分：数控轴线的定位精度与重复定位精度的确定(eqv1S0230-2:1997)GB/T19660一2005工业自动化系统与集成机床数值控制坐标系和运动命名(IDT841:2001,IDT)3说明、术语和轴线命名3.1说明3.1.1概述本标准所适用的工作台移动式外圆磨床和万能外圆磨床，尽管这两种机床的结构相似，但它们的功能有所区别。万能外圆磨床可以加工内、外圆柱面和圆锥面。而外圆磨床只能加工外圆柱面，有时也可以加工圆锥面。这两种机床在床身上有两个基本的线性运动，工作台移动(Z轴线)和砂轮架移动(X轴线)，并且这两种运动互为直角。但有些机床这两种运动为交叉的斜角，这些机床又称为端面外圆磨床。外圆磨床和万能外圆磨床的主要部件所述如下：3.1.2床身床身带有工作台导轨和砂轮架导轨，并且导轨是独立的，通常互成90。3.1.3下工作台下工作台是支承上工作台的，并且可沿床身导轨(Z轴线)移动。3.1.4上工作台上工作台上装有头架、尼架和固定中心果（需要时），工件可支承在头架和尾架之间。对于万能外圆磨床，上工作台可在下工作台上回转，但是外圆磨床不必一定具有回转功能。当不需要回转时，上工作台和下工作台可做成一体，
