双向拉伸聚苯乙烯窗口薄膜 GBT 26190-2010.pdf

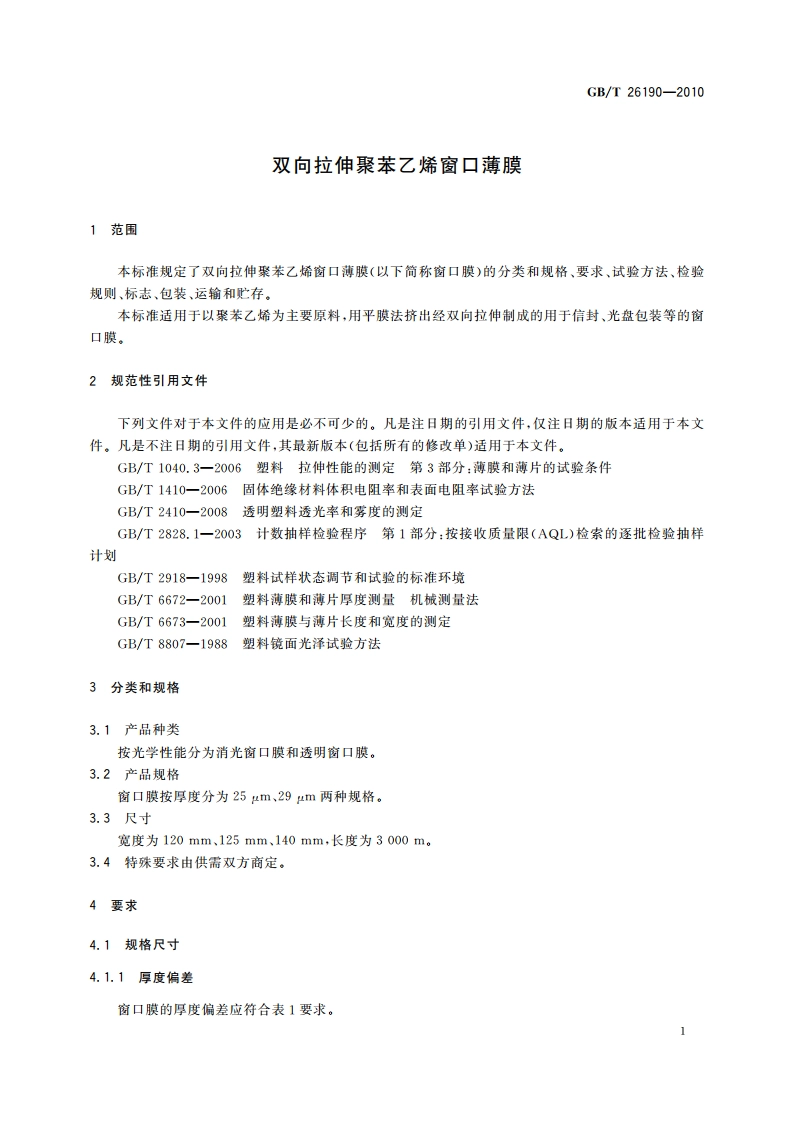

GB/T26190-2010表3（续）项单位指标透明窗口膜3雾度%消光窗口膜1850透明窗口膜100光泽度%清光窗口膜4070表面电阻率n10g5试验方法5.1取样在试样卷上去掉2层后，截取2长的薄膜2条，一条作尺寸偏差及外观测试用，另一条作物理力学性能测试用。在取样过程中，试样不得受污染与损伤，否则重新取样。5.2试验条件5.2.1试验环境按GB/T2918一1998中规定的标准环境23/50，标准环境等级2，即温度(23士2)，相对湿度(5010)%，5.2.2试样状态调节试样在试验的标准环境下放置时间不少于4h。5.3规格尺寸5.3.1厚度测定按GB/T6672一2001进行。5.3.2宽度和长度测定按GB/T6673一2001进行。5.4外观在自然条件下目测检查。品点、颗粒、杂质的粒径用带有刻度，分度值为0.1mm的放大镜测量。瑞面不整齐度用精度为0.5mm的量具测量。5.5屈服强度和断裂标称应变屈服强度和断裂标称应变的测定按GB/T1040.3一2006进行，试样为2型（长条形，试样宽度15mm,夹具距离100mm),试验速度为(50士5)mm/min。5.6雾度雾度的测定按GB/T2410一2008进行。5.7光泽度光泽度的测定按GB/T8807一1988进行，用45测量角测量外表面。3
