同轴通信电缆 第1-112部分:电气试验方法 回波损耗阻抗一致性试验 GBT 17737.112-2018 同轴 通信 电缆 112

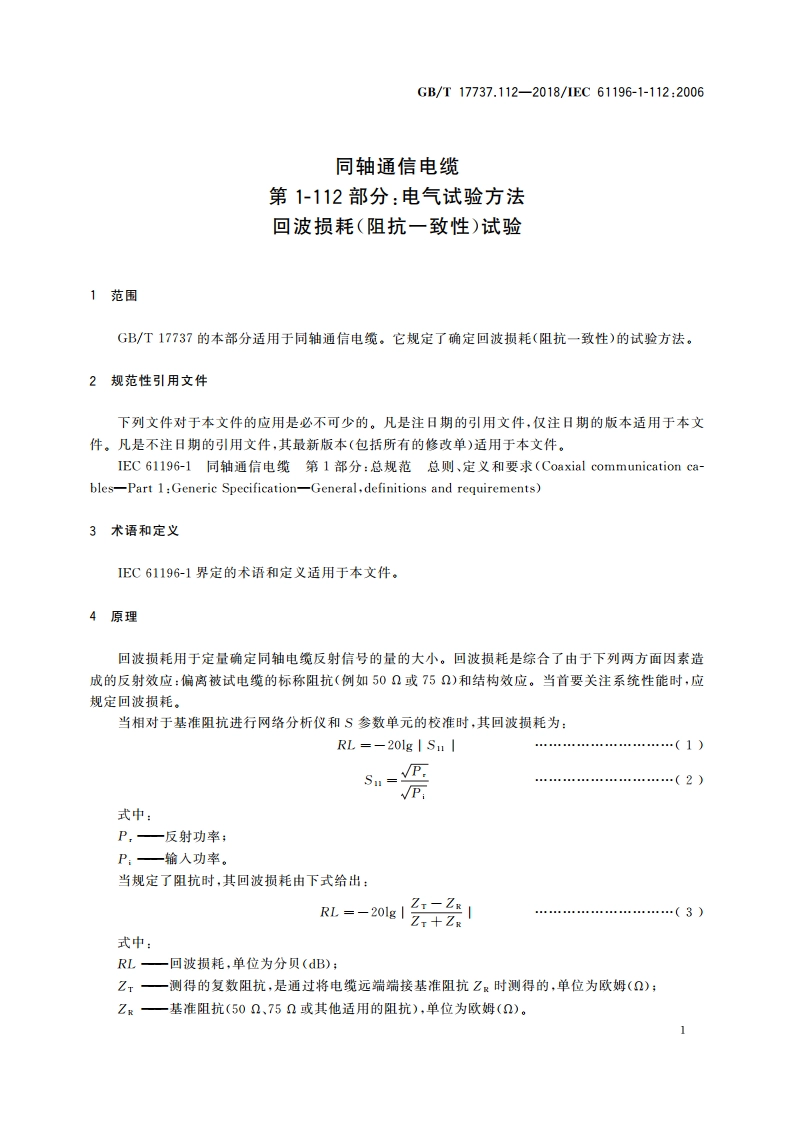

GB/T17737.112-2018/1EC61196-1-112:2006同轴通信电缆第1-112部分:电气试验方法回波损耗(阻抗一致性)试验1范围GB/T17737的本部分适用于同轴通信电缆。它规定了确定回波损耗(阻抗一致性)的试验方法。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。IEC61196-1同轴通信电缆第1部分:总规范总则、定义和要求(Coaxial communication ca-bles-Part 1:Generic Specification-General,definitions and requirements)3术语和定义1EC61196-1界定的术语和定义适用于本文件。4原理回波损耗用于定量确定同轴电缆反射信号的量的大小。回波损耗是综合了由于下列两方面因素造成的反射效应:偏离被试电缆的标称阻抗(例如50或75)和结构效应。当首要关注系统性能时,应规定回波损耗。当相对于基准阻抗进行网骆分析仪和S参数单元的校准时,其回波损耗为:RL=-201g I Snn88an(1)S=P,P式中:P,一反射功率P,一输入功率。当规定了阻抗时,其回波损耗由下式给出:Z+-ZxRL=-201g|Z,+Z3333353335335353=(3)式中:RL一回波损耗,单位为分贝(dB):Z,一测得的复数阻抗,是通过将电缆远端瑞接基准阻抗Z.时测得的,单位为欧姆():Zx一基准阻抗(50、750或其他适用的阻抗),单位为欧姆()。GB/T17737.112-2018/1EC61196-1-112:20065试验方法5.1试验设备能进行S/S测量的矢量网络分析仪和带有校准标准件(开路、短路、负载)的标准套件。5.2试样制备为了能直接与网络分析仪和/或揣接负我相连,被测试样的两端装接具有反射小的精密试脸连接器。5,3试验设备的误差校准原理矢量网络分析仪的手册提供了详细的误差校准程序。回波损耗测量与定向电桥或定向耦合器的方向性(E。)、频率响应轨迹(E.)和源匹配(Es)密切相关。这三种误差与实际数据(S,)和测量数据(Sm)有关,见下式:SnERSm=ED十1-EsS(4)如果已知3种误差,就能获得被测器件校准后的回波损耗。通过用3种已知特性的独立标准件进行系统测量,可得到这些误差。这些标准件是校准负载、开路和短路终端。测量校准负载(S.=0)其结果为:Sillond=ED(5)测量短路终端(S1m=一1)其结果为:-ERSun=En十1+E991(6)开路给出了第三种独立条件。开路连接器有寄生电容,所以要采用专门设计的具有已知相位。的开路终端,其结果为:1p0EkSom=En+1-Es1Zo5g1991n(7)从上述3个公式可计算出3种误差(在理想的系统中,ED=0、Es=0和E=1)。最后可计算出回波损耗。为了测量,在被试电缆连接面处应进行误差校准。所有使用的转接器和阻抗匹配线路应包括在误差校准程序中。5.4测量点数矢量网络分析仪是在不连续的频率点进行测量。为了获得对于回波损耗的窄带峰值的正确测量,两个相邻测量频率点之间的频率间隔不应太大。反射峰值的带究取决于电缆衰减,衰诚越大带究越大。因此两测量点之间的频率间隔也越大。射频电缆的衰减与频率有关,随频常增加而增加。因此,两测量点之间的最大允许频率间隔也随测量频率的增加而增加。任何两测量点之间的频率间隔应为:.300.a(f)10g-1f1.4868.6式中:f一两测量点之间最大允许烦率间隔,单位为兆赫(MHz):2
