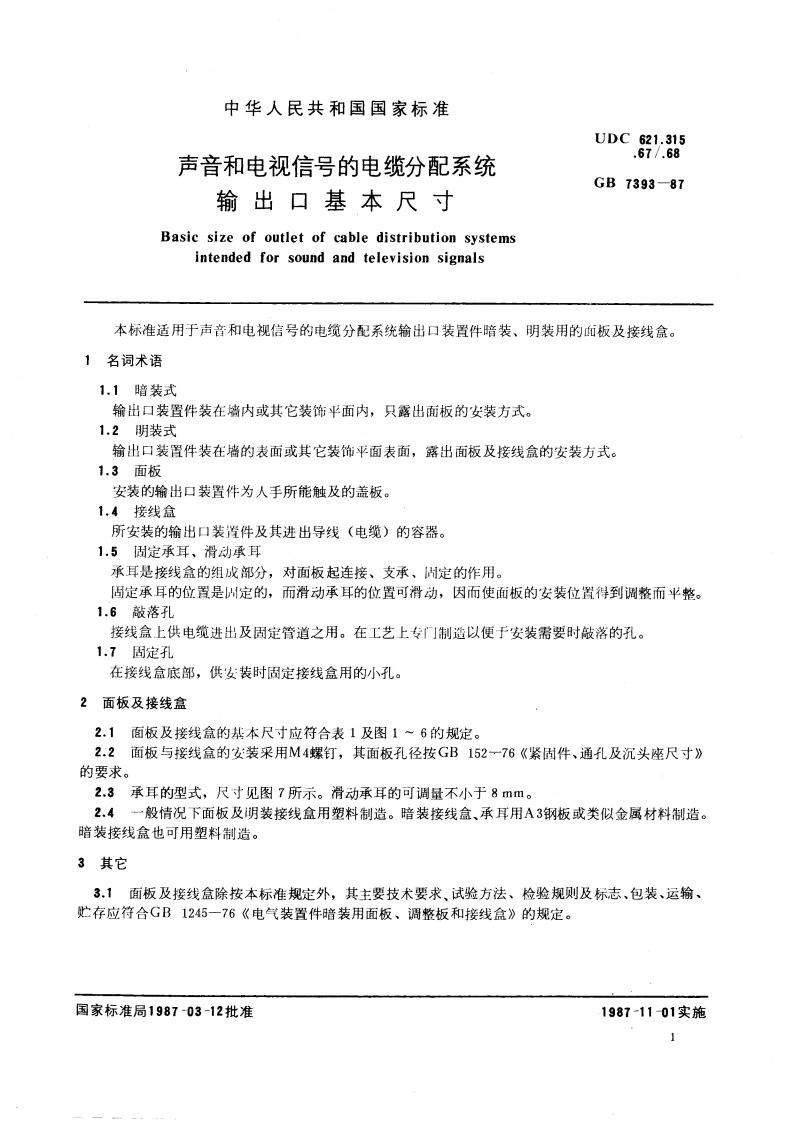

中华人民共和国国家标准UDC621.31567/.68声音和电视信号的电缆分配系统GB7393-87输出口基本尺寸Basic size of outlet of cable distribution systemsintended for sound and television signals本标准适用于声音和电视信号的电缆分配系统输出口装置件暗装、明装用的面板及接线盒。1名词术语1.1暗装式输出口装置件装在墙内或其它装饰平面内，只露出面板的安装方式。1.2明装式输出口装置件装在墙的表面或其它装饰平面表面，露出面板及接线盒的安装方式。1.3面板安装的输出口装置件为人手所能触及的盖板。1.4接线盒所安装的输出口装置件及其进出导线（电缆）的容器。1.5固定承耳、滑动承耳承耳是接线盒的组成部分，对面板起连接、支承、定的作用。固定承耳的位置是州定的，而滑动承耳的位置可滑动，因而使面板的安装位置得到调整而半整。1.6敲落孔接线盒上供电缆进出及周定管道之用。在工艺上专门制造以便于安装需要时敲落的孔。1.7固定孔在接线盒底部，供女装时固定接线盒用的小孔。2面板及接线盒2.1面板及接线盒的基本尺寸应符合表1及图16的规定。2.2面板与接线盒的安装采用M4螺钉，其面板孔径按GB152一76紧固件、通孔及沉头座尺寸的要求。2.3承耳的型式，尺寸见图7所示。滑动承耳的可调量不小于8mm。2.4一般情况下面板及明装接线盒用塑料制造。暗装接线盒、承耳用A3钢板或类似金属材料制造。暗装接线盒也可用塑料制造。3其它3.1面板及接线盒除按本标准规定外，其主要技术要求、试验方法、检验规则及标志、包装、运输、贮存应符合GB1245一76电气装置件暗装用面板、调整板和接线盒的规定。国家标准局198703-12批准1987-1101实施
