危险品 金属腐蚀性试验方法 GBT 21621-2008.pdf

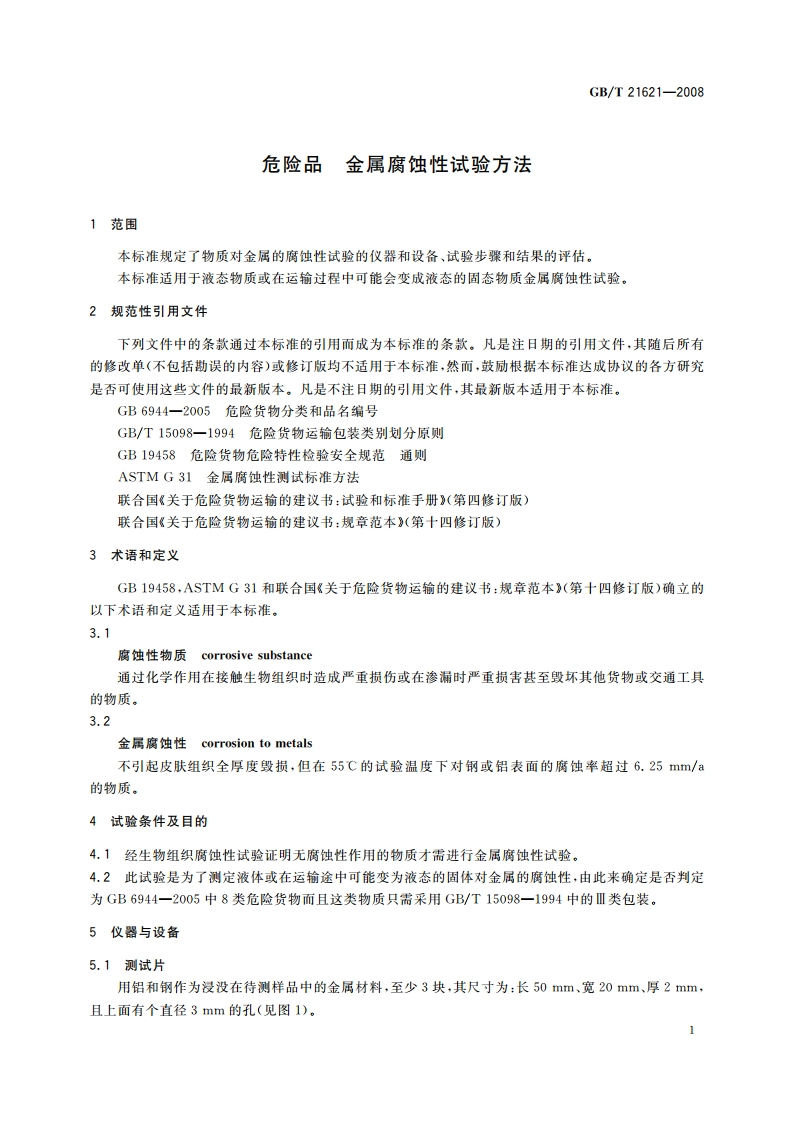

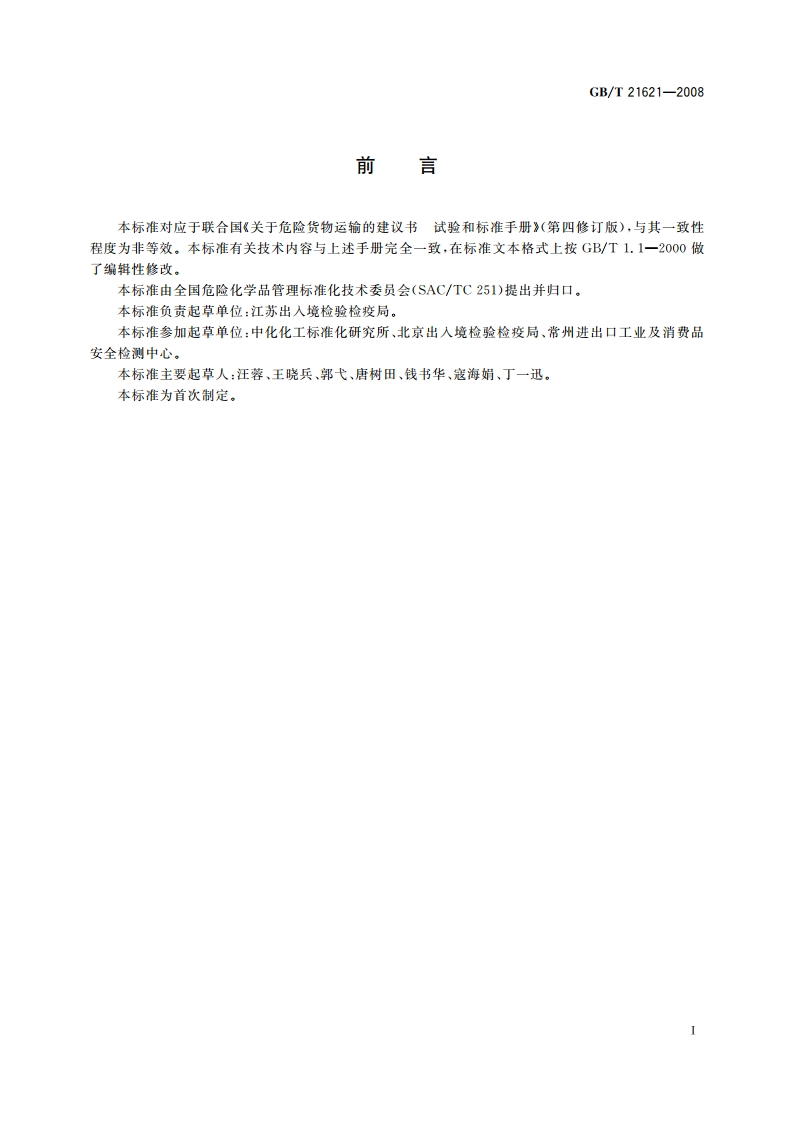

GB/T21621-2008前言本标准对应于联合国关于危险货物运输的建议书试验和标准手册（第四修订版），与其一致性程度为非等效。本标准有关技术内容与上述手册完全一致，在标准文本格式上按GB/T1.1一2000做了编辑性修改。本标准由全国危险化学品管理标准化技术委员会(SAC/TC251)提出并归口。本标准负责起草单位：江苏出入境检验检疫局。本标准参加起草单位：中化化工标准化研究所、北京出入境检验检疫局、常州进出口工业及消费品安全检测中心。本标准主要起草人：汪蓉、王晓兵、郭弋、唐树田、钱书华、寇海娟、丁一迅。本标准为首次制定。GB/T21621-2008表1不同暴露时间对应的质量损失最小值暴露时间/d质量损失/%13.51426.52139.22851.5注：以上结果是在腐蚀率6.25mm/a的基础上计算得出。7.2局部腐蚀的结果评估如果金属片发生了局部腐蚀，则采用腐蚀最严重部位的腐蚀深度进行评估。其结果如果大于表2中对应的值，则表明待测液体的金属腐蚀性满足GB6944一2005危险类别4.2项的要求。表2不同暴露时间对应的最小腐蚀深度杂露时间/d腐蚀深度/m7120142402136028480
