同步带传动
节距型号MXL、XXL、XL、L、H、XH和XXH梯形齿带轮
GBT
11361-2018
同步带
传动
型号
MXL
XXL
XL
XH
XXH
梯形
齿带轮
11361
2018

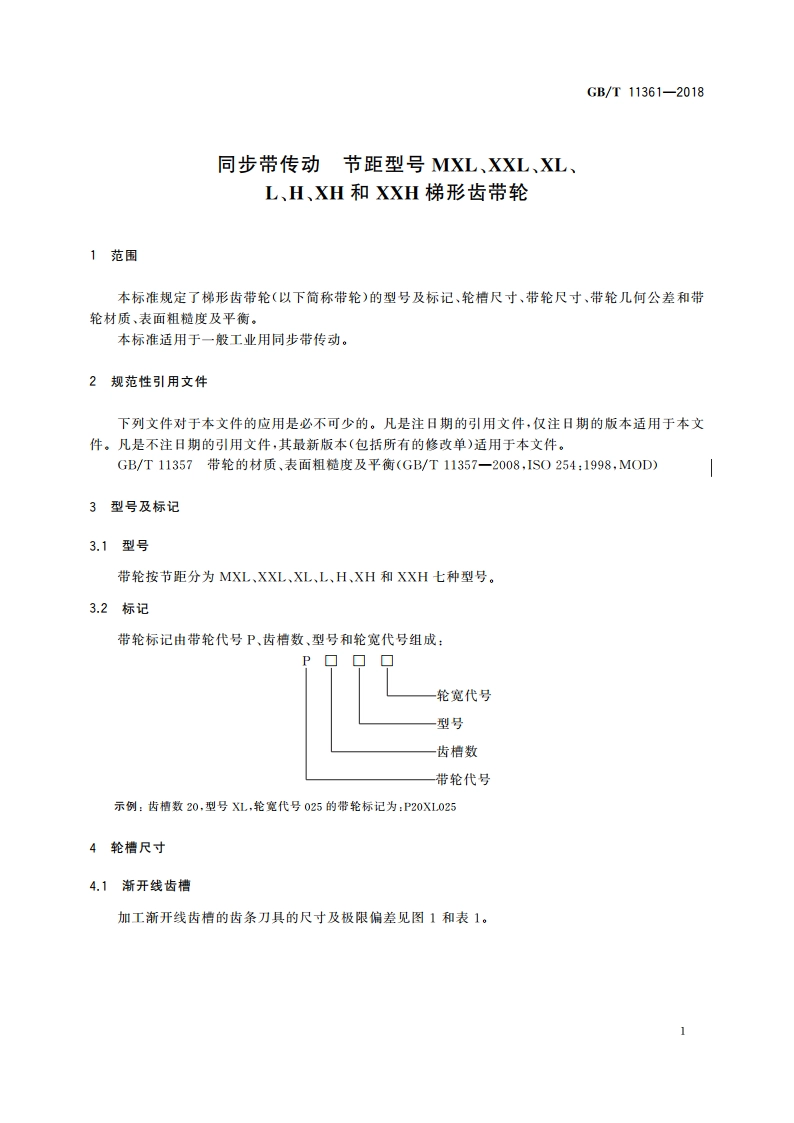

GB/T11361-2018同步带传动节距型号MXL、XXL、XL、L、H、XH和XXH梯形齿带轮1范围本标准规定了梯形齿带轮（以下简称带轮）的型号及标记、轮槽尺寸、带轮尺寸，带轮几何公差和带轮材质、表面祖糙度及平衡。本标准适用于一般工业用同步带传动。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T11357带轮的材质、表面粗糙度及平衡(GB/T11357一2008，IS0254:1998,MOD)3型号及标记3.1型号带轮按节距分为MXL、XXL、XL、L、H、XH和XXH七种型号。3.2标记带轮标记由带轮代号P、齿槽数、型号和轮宽代号组成：P轮宽代号型号一齿槽数带轮代号示例：齿槽数20，型号XL,轮宽代号025的带轮标记为：P20XL0254轮槽尺寸4.1渐开线齿槽加工新开线齿槽的齿条刀具的尺寸及极限偏差见图1和表1。1
