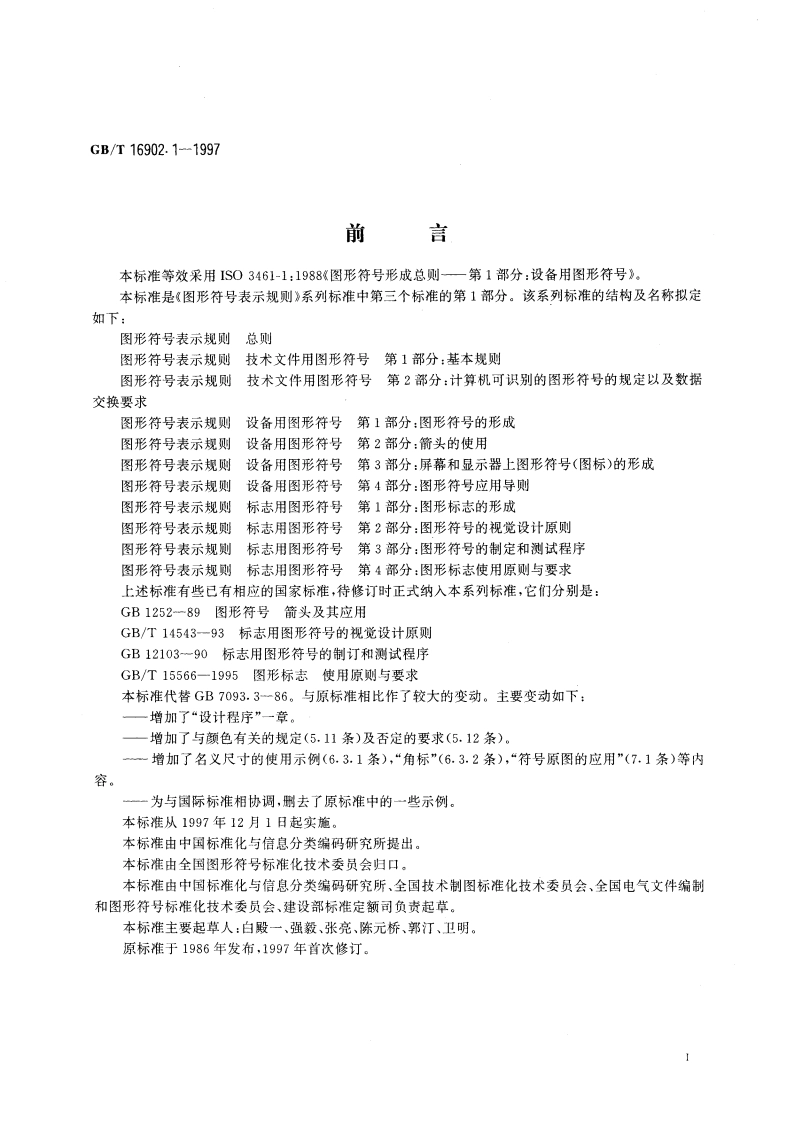

中华人民共和国国家标准图形符号表示规则设备用图形符号GB/T16902.1-1997第1部分：图形符号的形成eqv IS03461-1:1988代替GB7093.3一86Rules for the presentation of graphical symbols-Graphical symbols for use on equipment-Part 1:Creation of graphical symbols1范围本标准规定了形成设备用图形符号的基本规则，包括图形符号的设计（含形状和尺寸）及其应用。设备用图形符号可用于：一一表明设备或设备的零部件（如：控制或显示）：一表示功能状态或功能（如：开、关，通、断，告警）标示连接（如：端子，加注点）：一提供包装信息（如：内容物的识别等）：一提供设备的操作指示（如：使用限制）。本标准不适用于：一安全标志(GB2894):制图用图形符号：一技术文件用图形符号(GB/T16901.1):公共信息标志用图形符号(GB10001)。原来为这些目的而制定的图形符号（见GB4728,GB/T16901.1,GB10001和GB/T16903.1),只要它们按照本标准中规定的原则绘制，亦可用于设备。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1252-89图形符号箭头及其应用(neq1S04196一1984)GB2893一83安全色GB2894一1996安全标志(neq1S03864一1984)GB3101一93有关量、单位和符号的一般原则(eqv IS031-0:1992)GB3102-93量和单位(eqv IS031-131-13:1992)GB4728.1一4728.13电气简图用图形符号(neq IEC617)GB5465.2一85电气设备用图形符号GB/T16900一1997图形符号表示规则总则GB/T16901.1一1997图形符号表示规则技术文件用图形符号第1部分：基本规则(eqv IS0/1EC11714-1:1996)国家技术监督局1997-06-27批准1997-12-01实施
