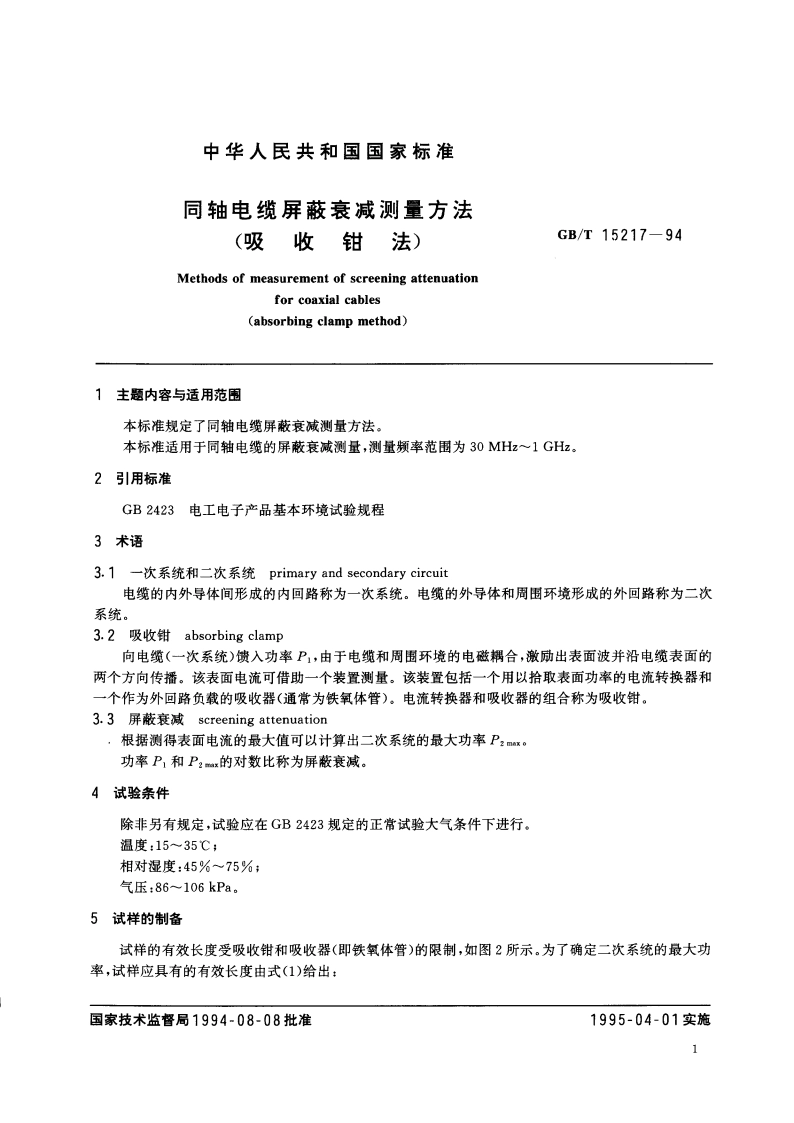

中华人民共和国国家标准同轴电缆屏蔽衰减测量方法(吸收钳法)GB/T15217-94Methods of measurement of screening attenuationfor coaxial cables(absorbing clamp method)1主题内容与适用范围本标准规定了同轴电缆屏蔽衰减测量方法。本标准适用于同轴电缆的屏蔽衰减测量，测量频率范围为30MHz1GHz。2引用标准GB2423电工电子产品基本环境试验规程3术语3.1一次系统和二次系统primary and secondary circuit电缆的内外导体间形成的内回路称为一次系统。电缆的外导体和周围环境形成的外回路称为二次系统。3.2吸收钳absorbing clamp向电缆（一次系统）馈入功率P,由于电缆和周围环境的电磁耦合，激励出表面波并沿电缆表面的两个方向传播。该表面电流可借助一个装置测量。该装置包括一个用以拾取表面功率的电流转换器和一个作为外回路负载的吸收器（通常为铁氧体管）。电流转换器和吸收器的组合称为吸收钳。3.3屏蔽衰减screening attenuation根据测得表面电流的最大值可以计算出二次系统的最大功率P:x功率P,和P2的对数比称为屏蔽衰减。4试验条件除非另有规定，试验应在GB2423规定的正常试验大气条件下进行.温度：1535：相对湿度：45%75%；气压：86106kPa.5试样的制备试样的有效长度受吸收钳和吸收器（即铁氧体管）的限制，如图2所示。为了确定二次系统的最大功率，试样应具有的有效长度由式(1)给出：国家技术监督局1994-08-08批准1995-04-01实施GB/T15217-94图中代号说明：0一信号发生器，输出阻抗Z:1电缆试样，特性阻抗Z1:2一电缆外导体的外回路，特性阻抗Z2:3一吸收钳，阻抗Z:4一测量接收仪：5一匹配网络（当Z。Z1时采用）：6一电流转换器：7一测量接收仪连接线8一吸收钳中的吸收器，其衰减大于10dB:9一吸收器，其衰减大于10dB;10一电缆试样的匹配负载，其特性阻抗为Z；11信号发生器的屏蔽罩，12一反射板；一电缆试样的总长度；l一电缆试样的有效长度。6.2方法2：用延伸线测量适用于电缆试样外径大于吸收钳内孔时的屏蔽衰减测量。电缆试样可借助于直径较小的延伸线向两端延伸。该延伸线与试样相比，应具有高得多的屏蔽衰减.如有可能应使用带有管状外导体的延伸线。测量装置如图2(a)、(b)所示。(a)试样的远端表面波的测量(b)试样的近端表面波的测量图2用延伸线测量时的装置图中代号说明：，13一无反射的电缆转接器；
