卫生纸及其制品 第7部分：球形耐破度的测定 GBT 24328.7-2009.pdf

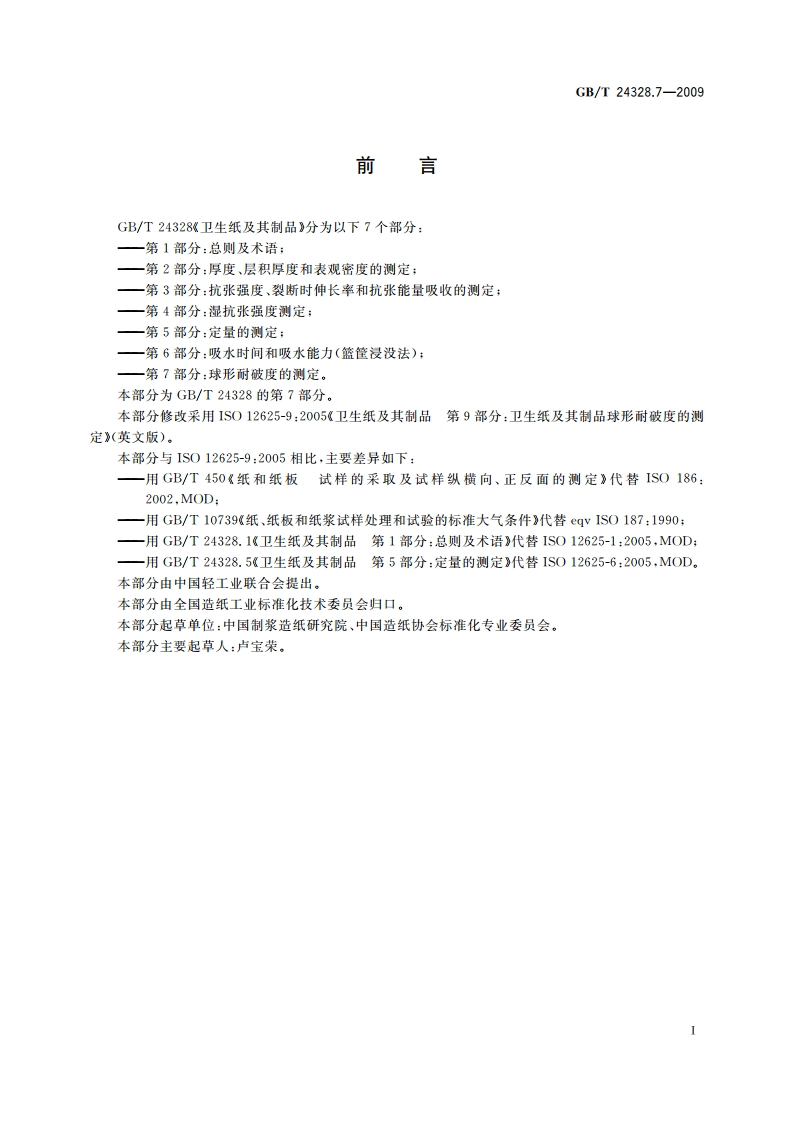

GB/T24328.7-2009卫生纸及其制品第7部分：球形耐破度的测定1范围GB/T24328的本部分规定了卫生纸及其制品抗机械穿透能力（球形耐破度）的测定方法。本部分适用于卫生纸及其制品，2规范性引用文件下列文件中的条款通过GB/T24328的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T450纸和纸板试样的采取及试样纵横向、正反面的测定(GB/T450一2008，IS0186:2002,M0D)GB/T10739纸、纸板和纸浆试样处理和试验的标准大气条件(GB/T10739一2002，qvIS0187:1990)GB/T16825.1静力单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与校准(GB/T16825.1-2008,IS07500-1:2004,DT)GB/T24328.1卫生纸及其制品第1部分：总则及术语(GB/T24328.1一2009,1S012625-1:2005,M0D)GB/T24328.5卫生纸及其制品第5部分：定量的测定(GB/T24328.5一2009,1S012625-6:2005,M0D)3术语和定义下列术语和定义适用于GB/T24328的本部分。3.1定量grammage按GB/T24328.5的规定测得的单位面积卫生纸及其制品的质量。3.2耐破度burst force在试验条件下，卫生纸及其制品试样的表面在垂直方向所能承受的最大力。3.3耐破指数burst index卫生纸及其制品的耐破度除以经温湿处理样品的定量，定量按照标准方法测定。4原理试样被两个同心盘环的外围牢固夹住，使用一个被固定在合适机被装置上的硬质、不变形、高度抛光、以恒定速率运动的圆球，从垂直方向对固定在盘中央的试样施加力使其凸起，从而测定试样的抗机械穿透能力（耐破度），1GB/T24328.7-20095仪器5.1夹持系统应能将试样牢固、均匀地夹在两个同心盘环间，同心盘环的表面彼此平行。盘环可以被机械或气动装置驱动。爽持力应足够大，防止试样在试验过程中滑动，但要避免损坏试样。夹特环的爽持表面涂有商品级适宜的塑料材料，厚度一般为1,5mm2mm,IRHD(国际橡胶硬度)为755。涂层的边缘应与夹持环的内径一致，宽度至少为12.5mm,两个同心环的内径应为(89.0士0.2)mm。夹持系统的尺寸见图1。单位为毫米89士0.212.51一测试区域：2夹持环，“合适的涂层。图1夹持系统原理图5.2穿透系统穿透（破裂）系统由一个硬质，不变形、高度抛光材料制成的圆球组成，其尺寸为：一直径：(16士0.05)mm一球度：大于1m。圆球被永久地固定在(9.0士1)mm长的硬质杆的末端，在环形夹盘的中心位置，将所受到的力传送给配置的测压系统和测力系统。5.3测力系统采用1级以上的测力系统测定载荷，并应按GB/T16825.1的规定进行校准和验证。读数系统应带有一个显示器，显示破裂时的最大力并加以记录。5.4驱动装置驱动装置由一个静态的单轴测试设备组成，它带有一个能以一定速度上下往复运动的装置，其运动方向与夹盘中受力的试样垂直。驱动装置提供的驱动速苹可以变化，也可以固定。穿透试样的速节应为(1255)mm/min。2
